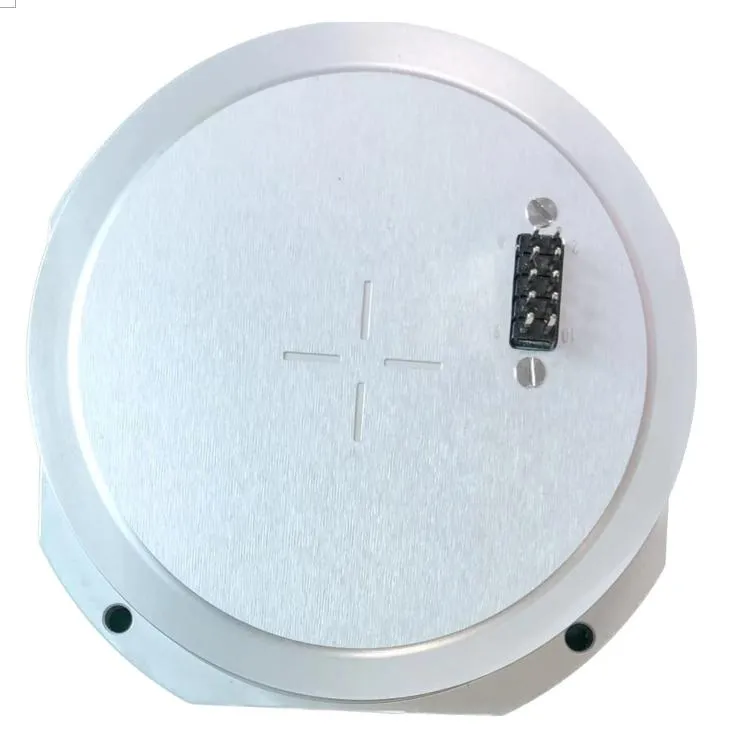

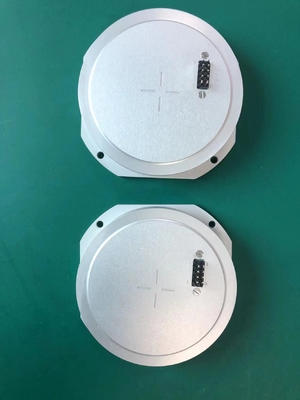

Giroscópio de fibra óptica micro-nano integrado de alta precisão FOG com estabilidade de viés zero ≤ 0,8°/h 10s

Nome da marca:	Firepower
Número do modelo:	MFOG-910A
MOQ:	1pcs
preço:	Negociável
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

Measuring range:

-240~+240°/s

Zero bias stability:

≤0.8°/h(10s, 1

Zero bias repatability:

≤0.8°/h(1

Random walk coefficient:

≤0.02°/√h

Scale factor:

47±5

Start time:

≤2s

Bandwidth:

≥300Hz

Power supply:

5±0.25, ±12

Power:

≤1W

Operating temperature:

-45~+70°C

Storage temperature:

-55~+85°C

Vibration:

20~2000Hz, 0.04g²/Hz

Impact:

30g, 11ms

Output mode:

Analog voltage

Connector:

soldering pin/ pad

Overall dimensions:

82mm*82mm*19.5mm

Detalhes da embalagem:

esponja e caixa

Habilidade da fonte:

500 pcs por mês

Destacar:

Giroscópio da fibra ótica da elevada precisão

Giroscópio de fibra óptica micro-nano integrado

Giroscópio de Fibra Óptica de Estabilidade de Bias Zero

Descrição do produto

Especificações

- Não, não.	Números	Valor
1	Distância (°/s)	± 240
2	Fator de escala(mV/o/s)	47 ± 5
3	Fator de escala não linear (ppm)	≤1000
4	Estabilidade do viés (10s,1σ, °/h)	≤ 0.8
5	Repetitividade do viés (1σ),o/h)	≤ 0.8
6	Largura de banda de 3 dB (Hz)	≥ 1000
7	Caminhada aleatória(o/√h)	≤ 0.02
8	Fornecimento de energia (V)	5+0.25 +12
9	Consumo de energia ((W)	≤ 1.5
10	Impacto (g)	≥ 1500
11	Aceleração (g)	≥ 70
12	Anos de vida activa (avaliação computacional)	≥ 15
13	MTBF (avaliação computacional)	≥ 100000

Giroscópio de fibra óptica micro-nano integrado de alta precisão FOG com estabilidade de viés zero ≤ 0,8°/h 10s 0
1Introdução
1.1Revisão do produto
O giroscópio de fibra MFOG-910 (a seguir designado por "este produto") é um sensor de taxa angular que integra a luz, a mecânica e a eletricidade.integra uma variedade de dispositivos de fibra micro-nano altamente confiáveis para alcançar o processo de detecção através da detecção, processamento e feedback da diferença de fase gerada por dois feixes de luz que se propagam na direcção oposta.Este produto realiza a medição de velocidade de rotação ultra-alta através do redesenho da óptica, suporte estrutural e algoritmos de controlo.
Este produto é constituído principalmente por componentes de vias ópticas, componentes de circuitos e componentes estruturais. Tem as características de estrutura simples, sem partes móveis, sem partes de desgaste,resistência ao impacto, arranque rápido, pequeno tamanho, peso leve e alta fiabilidade.
1.2Composição
O produto é constituído principalmente pelos seguintes componentes:
a) componentes de vias ópticas;
b) Placas de circuito de sinalização de detecção e controlo;
c) Esqueleto, concha e outras partes estruturais dos anéis de fibra óptica;

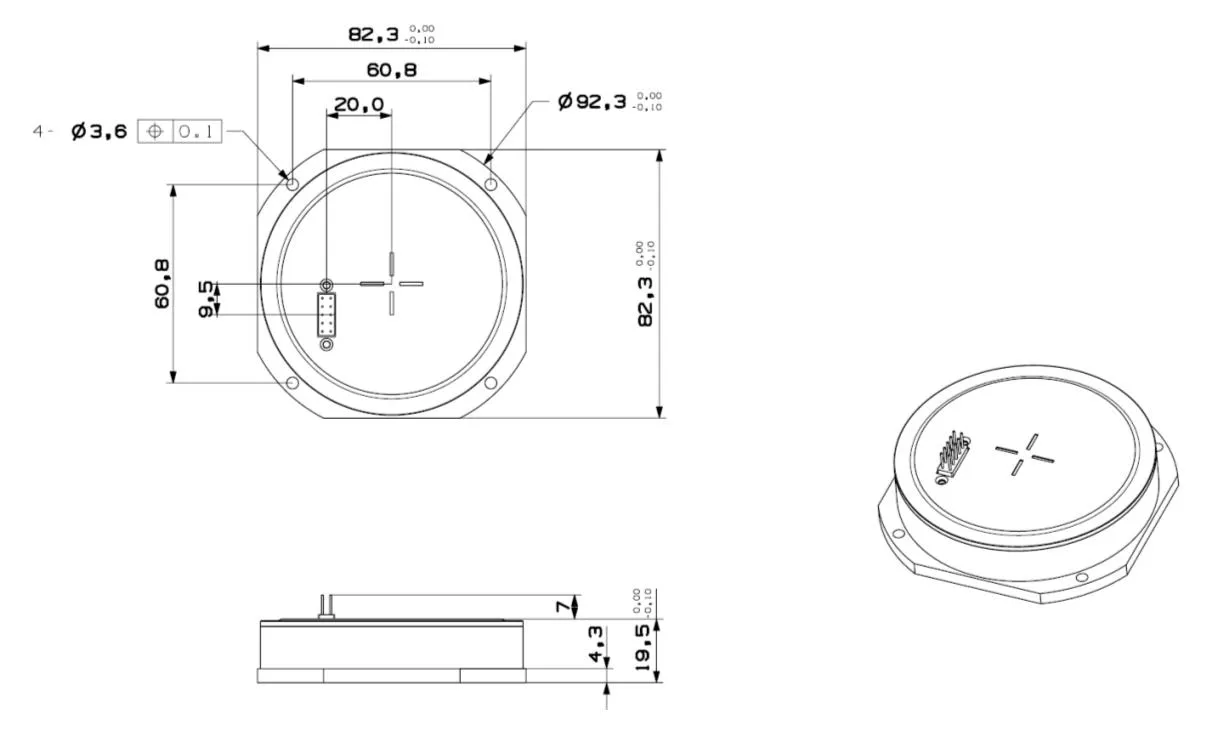

1.3Tamanho
82 mm × 82 mm × 19,5 mm(Não inclui tampão).

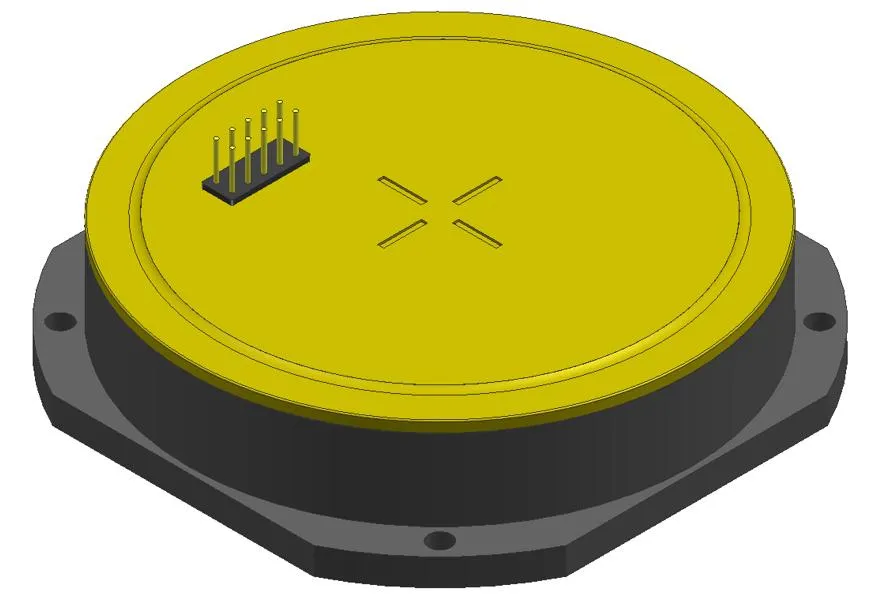

Tamanho

Interface elétrica

- Não, não.	Definição	Observação
1	5V	Consumo de energia inferior a 1 W
2	12 V
3	Produção	Produção diferencial com AGND
4	-12 V
5	AGND	GND analógico
6	GND
7	nulo
8	GND	GND de potência
9	TS	Signal do sensor de temperatura TMP Relações de conversão T=(TS-750)/10+25 A unidade é mV, T é a temperatura em Celsius

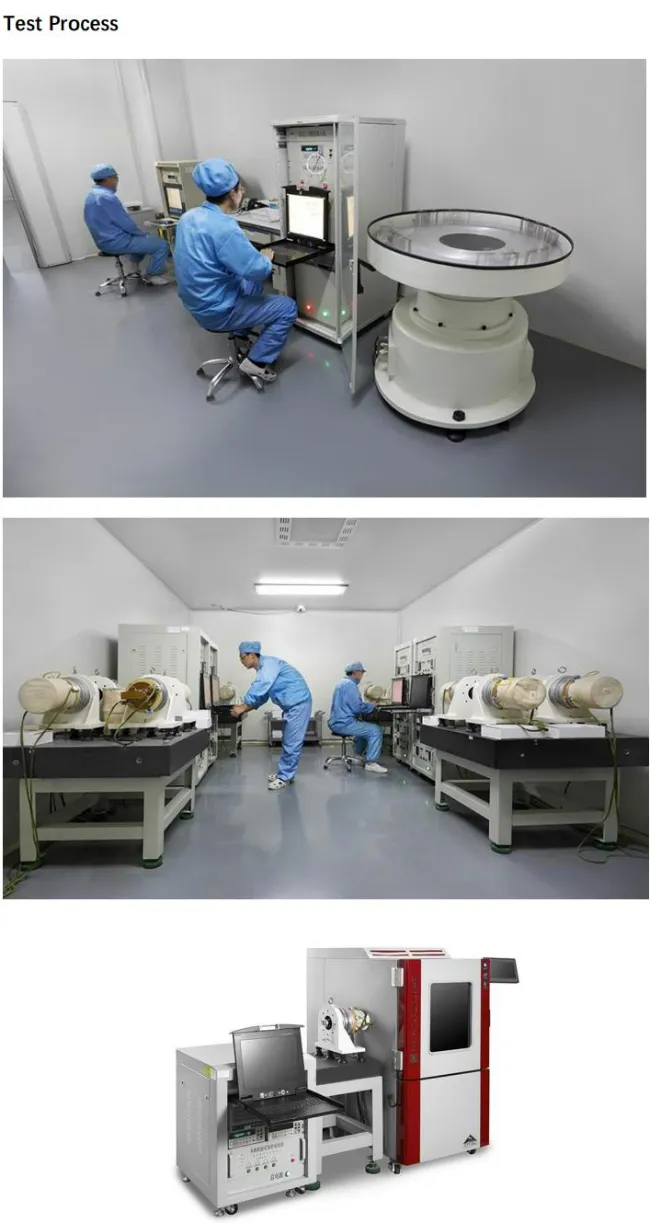

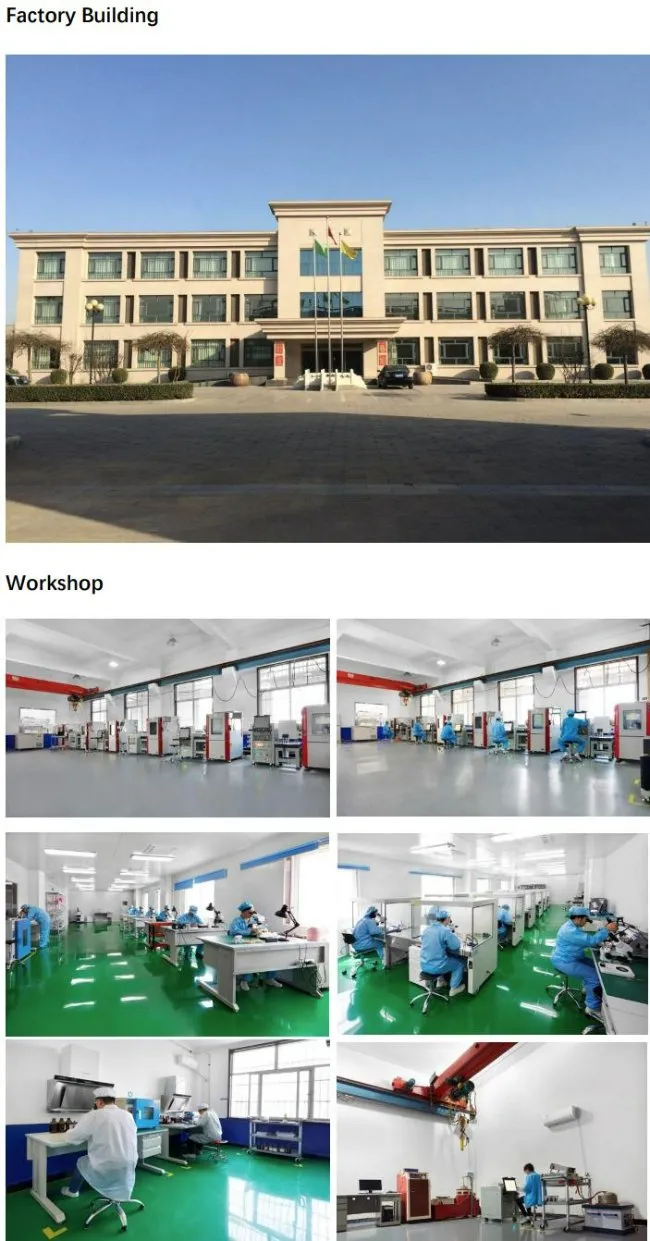

Companhia e produção
