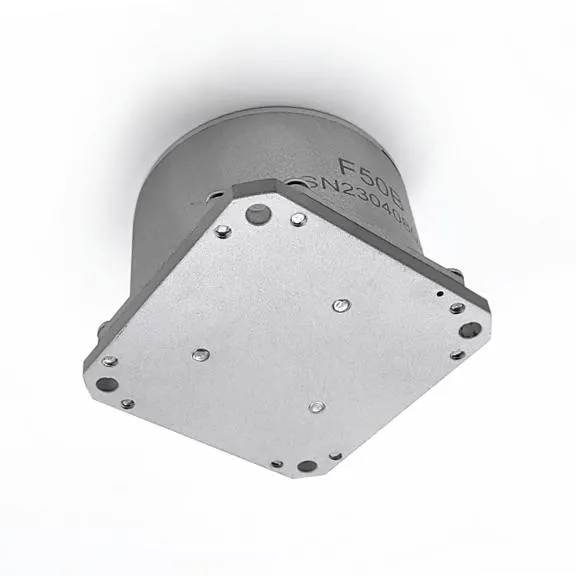

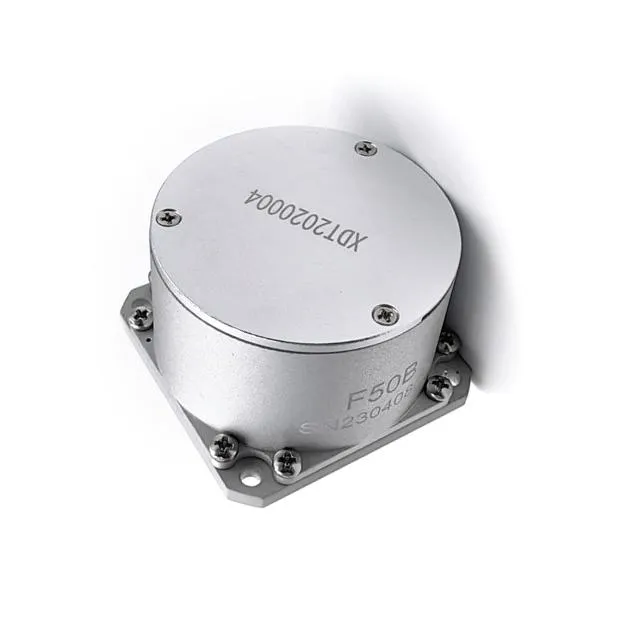

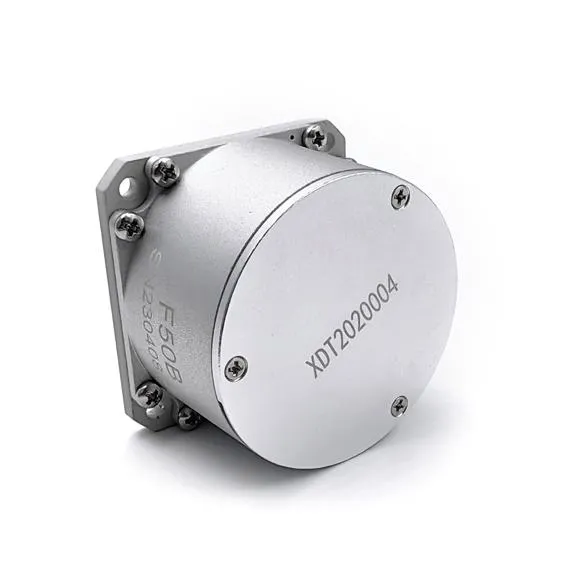

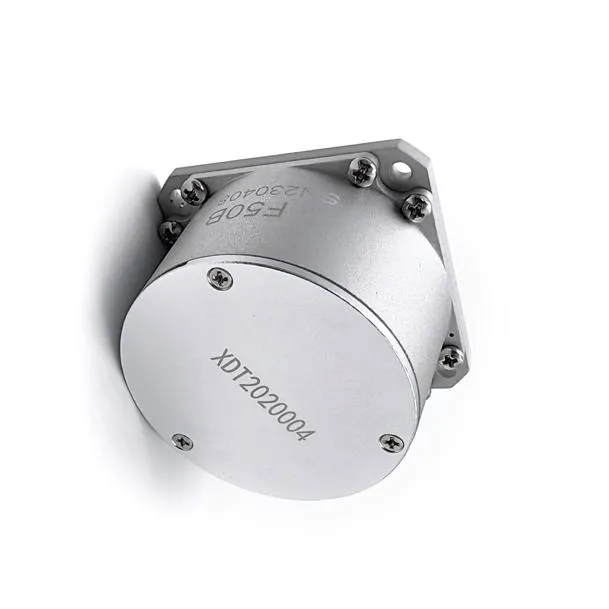

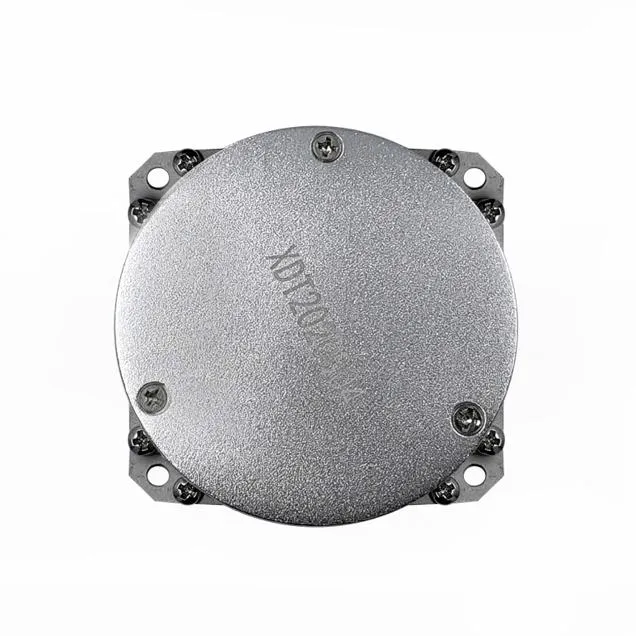

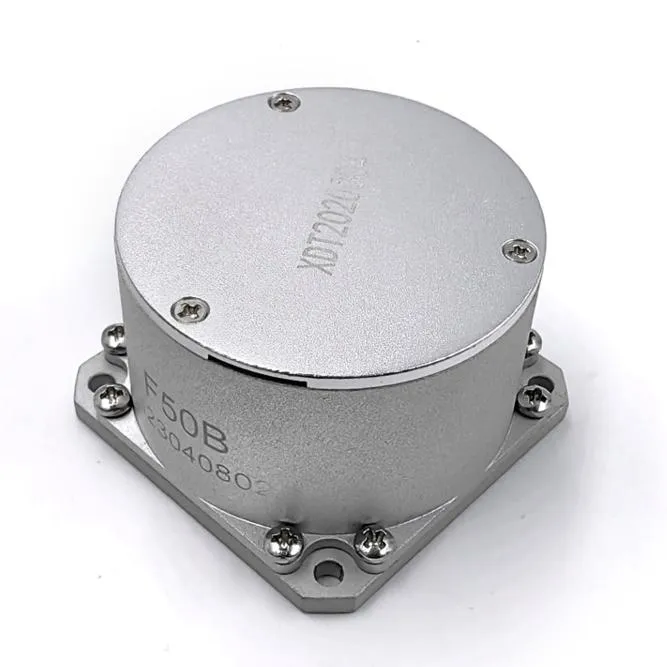

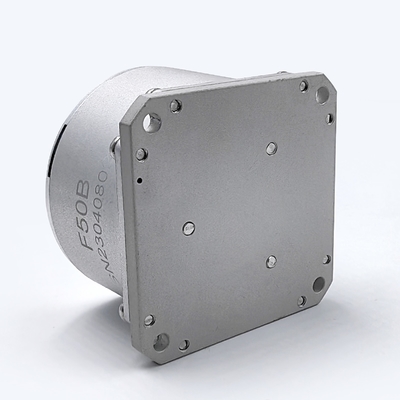

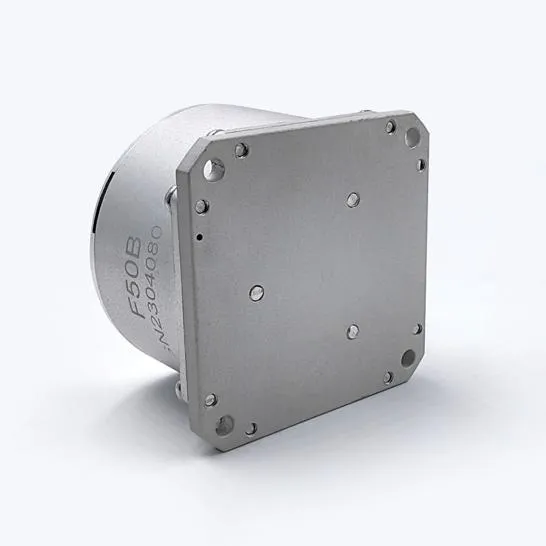

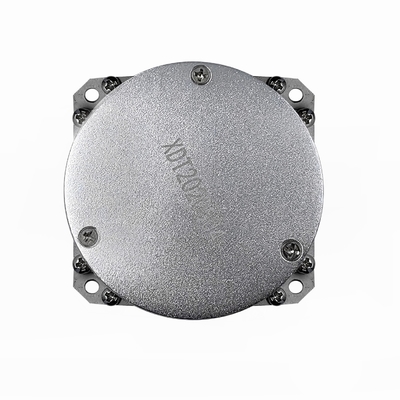

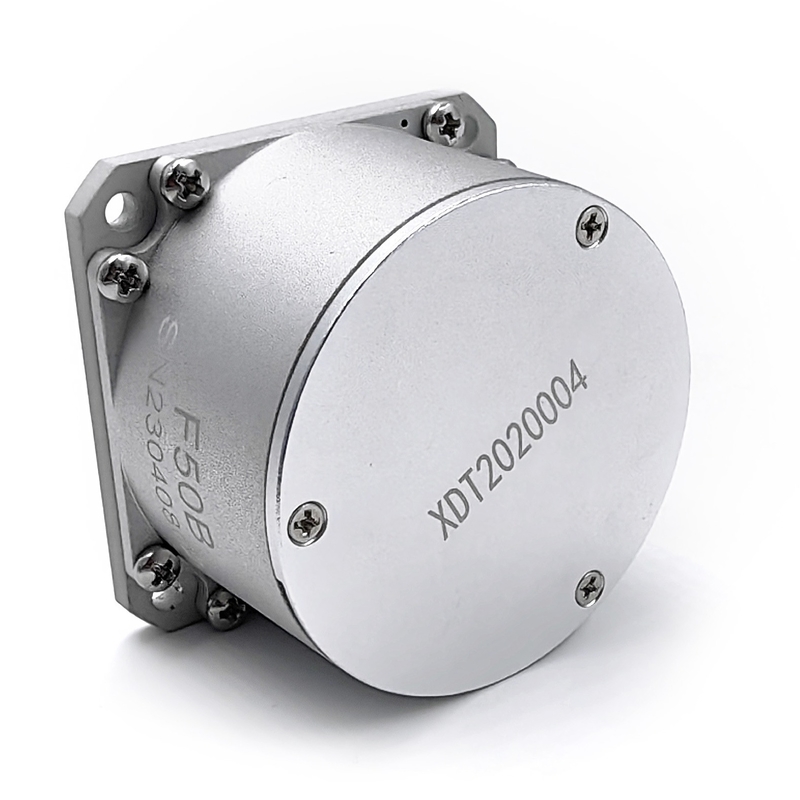

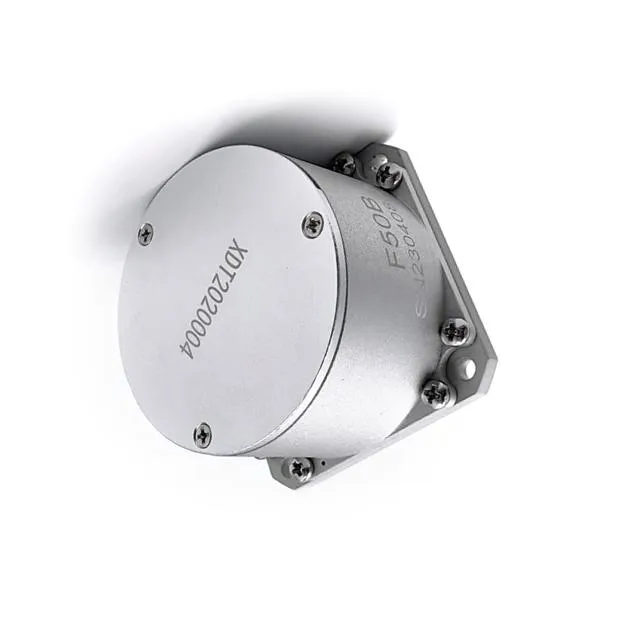

Giroscópio de fibra óptica de circuito fechado FOG de baixo preço com pequeno volume

Nome da marca:	Firepower
Número do modelo:	F50B
MOQ:	1 PCS
preço:	US$2,800.00~3,000.00
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	100 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

Faixa de medição:

-500~+500°/s

estabilidade de viés zero:

≤ 0,1°/h, 10 s

Repetibilidade de viés zero:

≤0.1°/h

Coeficiente de caminhada aleatória:

≤ 0,01°/√h

Não linearidade do fator de escala:

≤ 40 ppm

Repetitividade do fator de escala:

≤ 40 ppm

Asimetria do fator de escala:

≤ 40 ppm

Hora de início:

≤ 1s

Largura de banda:

500Hz

Fornecimento de energia:

± 5 ± 0,15 V

Potência:

≤6W

Temperatura de funcionamento:

-40°C a +70°C

Temperatura de armazenamento:

-55~+85°C

Vibração:

20~2000 Hz, 0,06 g2/Hz

Impacto:

30 g, 11 ms

Taxa de Baud:

921600 (customizavel) bps

Modo de saída:

RS-422

Conector:

J30J-15TJL/(Customizável)

Dimesions total:

50 mm*50 mm*32 mm

Dimensões da instalação:

43 mm*43 mm

Detalhes da embalagem:

esponja e caixa

Habilidade da fonte:

100 pcs por mês

Destacar:

Giroscópio de fibra óptica de circuito fechado

Giroscópio de fibra óptica de pequeno volume

Giroscópio de fibra óptica de baixo preço

Descrição do produto

1.1Revisão do produto
Este produto é um sensor de taxa angular inercial baseado no efeito óptico de Sagnac, que é usado para medir a taxa angular do portador ao longo do eixo sensível do produto.A unidade de detecção da taxa angular do produto é um anel de fibra óptica, é adotado um circuito de detecção digital de circuito fechado para extrair a diferença de trajetória óptica da luz de propagação no sentido horário e no sentido anti-horário causada pela taxa angular física externa,que é detectado pelo anel de fibra óptica, e, enquanto isso, um sinal de tensão convertido de um sinal de diferença de caminho óptico é submetido a feedback e controle de circuito fechado, de modo que a modulação e a demodulação do sinal são realizadas,e o objectivo da detecção do sinal de taxa angular é atingido.

1.2 Função
Este produto é composto por uma unidade óptica de detecção de velocidade angular e uma unidade de detecção de sinal, que fornece informações de incremento angular de um único eixo e informações de temperatura interna.
1.3 Aplicação
Os produtos são principalmente adequados para aplicações como sistemas de navegação inercial de média precisão, sistemas de posicionamento e orientação e sistemas de estabilização por servo.

O produto é constituído principalmente pelos seguintes componentes:
a) componentes de vias ópticas;
b) Placas de circuito de sinalização de detecção e controlo;
c) Esqueleto, concha e outras partes estruturais dos anéis de fibra óptica;
1.3Tamanho
Dimensão global (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × P × H);
Dimensão da instalação (mm):Parafusos de 41 x 41, 4 M3

Tamanho

Interface elétrica

Número de pin	Definição	Explique.
1,9	T+	Saída da porta serial RS422 +
2,10	- O quê?	Portão de saída serial RS422-
4,5	+5VA	Fornecimento analógico + 5V
6,7	AGND	Terreno de potência analógica
8,15	-5VA	Fonte de alimentação analógica -5V
12,13	CCC	Alimentação digital + 5/+ 3.3V
11,14	GND	Terra de potência digital
