Giroscópio de fibra óptica de circuito fechado de tamanho pequeno Estabilidade de viés zero 0,2~0,8°/

Nome da marca:	Firepower
Número do modelo:	F60A
MOQ:	1 PCS
preço:	US$2,500.00-3,500.00
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	500 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

Medição do RNG:

±400~±800 (opcional)

estabilidade de viés zero:

≤ 0,05°/h, 10 s

Repetibilidade de viés zero:

≤ 0,05°/h

Coeficiente de caminhada aleatória:

≤ 0,006o/√h

Não linearidade do fator de escala:

≤50ppm

Repetitividade do fator de escala:

≤50ppm

Asimetria do fator de escala:

≤50ppm

Hora de início:

≤ 1s

Largura de banda:

500Hz

Fornecimento de energia:

± 5 ± 0,15 V

Potência:

≤6W

Temperatura de funcionamento:

-40°C a +70°C

Temperatura de armazenamento:

-55~+85°C

Vibração:

20~2000 Hz, 0,06 g2/Hz

Impacto:

30 g, 11 ms

Taxa de Baud:

921600 (customizavel) bps

Modo de saída:

RS-422

Conector:

J30J-15TJL/(Customizável)

Dimensões globais:

60 mm*60 mm*32 mm

Dimensões da instalação:

52 mm*52 mm

Detalhes da embalagem:

esponja e caixa

Habilidade da fonte:

500 pcs por mês

Destacar:

Giroscópio de Fibra Óptica de Tamanho Pequeno

Giroscópio de Fibra Óptica de Loop Fechado

Descrição do produto

Informações básicas.

Modelo N.O.

F60

Medir quantidades de poços

Solteiro

Grau de precisão

≤ 0,05°/H

Classificação IP

IP67

Certificação

Personalizado

Fator de escala não linear

< 50 ppm (1 sigma);

Asimetria do fator de escala

< 50 ppm

Repetitividade do fator de escala

< 50 ppm

Faixa dinâmica

300 °C;/S

Estabilidade de Bias Zero

< 0,05 Graus/H (1 sigma);

Largura de banda

> 200 Hz

Pacote de transporte

Esponja e Caixa

Especificações

70 mm × 70 mm × 32 mm

Código do SH

9031809090

Capacidade de produção

500/Mês

Descrição do produto

Efectos de Sagnac ópticos de eixo único Giroscópio giroscópio de névoa

A presente norma especifica os requisitos e métodos de utilização e manutenção do giroscópio de fibra óptica FOG-60 (produto abreviado).
Introdução do produto
1 Princípio de funcionamento, função e âmbito de aplicação do produto
1.1 Funcionamento Este produto é um sensor de taxa angular inercial baseado no efeito óptico de Sagnac, que é utilizado para medir a taxa angular do portador ao longo do eixo sensível do produto.A unidade de detecção da taxa angular do produto é um anel de fibra óptica, e é adotado um circuito de detecção digital de circuito fechado para extrair a diferença de trajetória óptica da luz que se propaga no sentido horário e no sentido anti-horário causada pela taxa angular física externa,que é detectado pelo anel de fibra ópticaAo mesmo tempo, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Função Este produto é composto por uma unidade óptica de detecção de velocidade angular e uma unidade de detecção de sinal, que fornece informações sobre o incremento angular de um único eixo e informações sobre a temperatura interna.
1.3 Área de aplicação Os produtos são adequados principalmente para aplicações como sistemas de navegação inercial de média precisão, sistemas de posicionamento e orientação e sistemas de estabilização por servo.
2 Composição Os principais componentes do produto são os seguintes: a) A unidade de caminho óptico compreende uma fonte de luz SLD, uma fibra óptica re, um modulador de fase óptico integrado,um acoplador de fibra óptica e um detector óptico,b) A unidade de circuito é constituída por um circuito de condução da fonte luminosa e uma placa de circuito de sinalização de detecção e controlo; c) Partes estruturais do giroscópio.
3 Aparência e dimensão de instalação Dimensões globais (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × P × H); Dimensões de instalação (mm): (50 ± 0,1) × (50 ± 0,1) (L × P), Φ3,2 mm × 4,
Como é mostrado na figura 1.

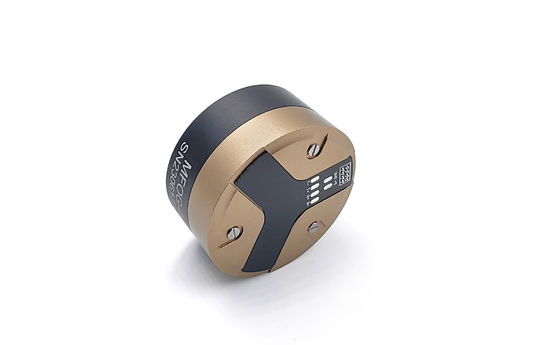

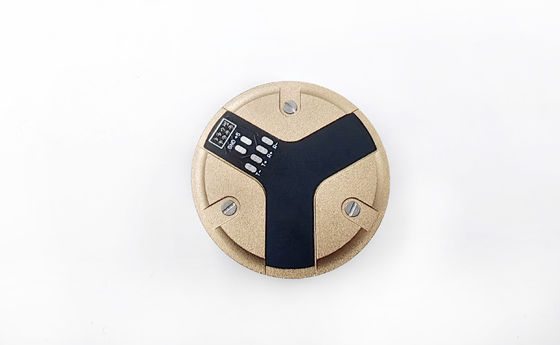

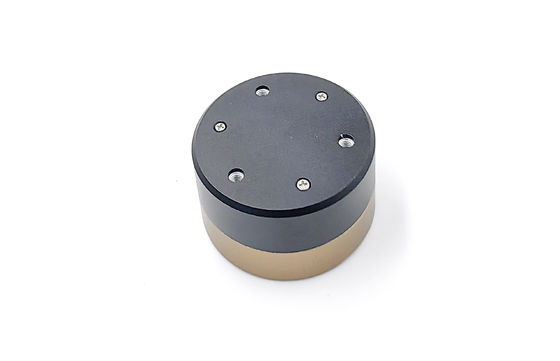

Giroscópio de fibra óptica de circuito fechado de tamanho pequeno Estabilidade de viés zero 0,2~0,8°/ 0

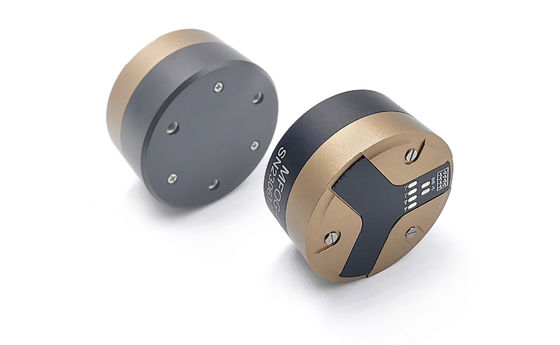

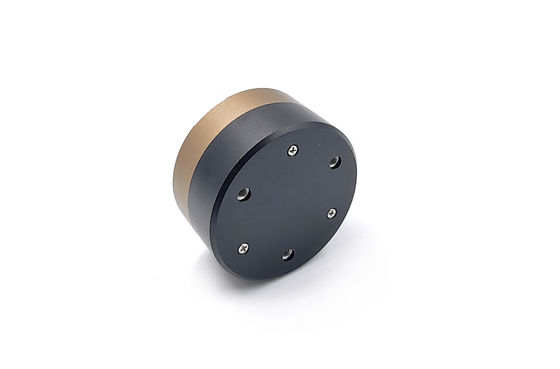

Giroscópio de fibra óptica de circuito fechado de tamanho pequeno Estabilidade de viés zero 0,2~0,8°/ 0

Função principal
Parâmetros Ver os principais parâmetros de desempenho do produto para mais pormenores.
Quadro 1 Parâmetros principais de desempenho

Número de série	Ponto de ensaio	Unidade	Requisitos técnicos
1	Dimensões globais	mm	60×60×31
2	Horário de início	s	5
3	Estabilidade de desvio zero (10 s de suavização, 1σ)	o/h	≤ 0.1
4	Repetitividade sem preconceito	o/h	≤ 0.1
5	Coeficiente de caminhada aleatória	o/h1/2	≤ 0.01
6	Não-linearidade do fator de escala	ppm	≤ 50
7	Repetitividade do fator de escala	ppm	≤ 50
8	Temperatura de funcionamento	oC	-40~+700
9	Temperatura de armazenamento	oC	-50~+70
10	Faixa dinâmica	(°) /s	± 1000
11	Tensão de alimentação	V	+5
12	Consumo de energia em estado estacionário	W	< 4

Requisitos de potência

Número de série	Nome	Pedido
1	Precisão da alimentação	± 5%
2	Força de onda (Vpp)	20 mV
3	Corrente de alimentação	> 1,5A

Interface de ligação elétrica

Número do ponto central	Definição	Comentário
1	+5V	Entrada da fonte de alimentação
2	GND	Terra de potência
3	- Não.	Reservado
4	RXD+	Sortes e correcções por giroscópio
5	TXD+	Giro RS422 saída positiva
6	+5V	Entrada da fonte de alimentação
7	GND	Terra de potência
8	RXD-	Giro diferencial de entrada negativo
9	TXD...	Giro RS422 saída negativa
