plataforma giratória de 3 linhas centrais

Máquinas giratórias rotativas de três eixos controladas por temperatura de alto desempenho para calibração de giroscópio INS IMU

Nome da marca:	Firepower
Número do modelo:	3LT300-W
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	10 peças/5 meses

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Placa giratória de ensaio IMU

Capacidade de carga:

30kg

Tamanho da placa de carga:

Ø300 mm ((Customizável)

Intervalo de posição angular:

±0~±360°

Porta do computador:

RS232/RS422

Altura da mesa:

400 mm

Runout da cara:

0.05 mm

precisão rotativa:

±1~3'

Precisão da posição:

±1~3'

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

10 peças/5 meses

Destacar:

Máquinas giratórias rotativas de três eixos

Placas giratórias rotativas com controlo de temperatura

Placas giratórias para giroscópios

Descrição do produto

Máquinas giratórias rotativas de três eixos controladas por temperatura de alto desempenho para calibração de giroscópio INS IMU

Especificações do produto

Atributo	Valor
Nome do produto	Placa giratória de ensaio IMU
Capacidade de carga	30 kg
Tamanho da placa de carga	Ø300 mm (customizável)
Intervalo de posição angular	±0~±360°
Porta do computador	RS232/RS422
Altura da mesa	400 mm
Descolagem da face	0.05 mm
Precisão rotativa	±1~3'
Precisão da posição	±1~3'

Visão geral do produto

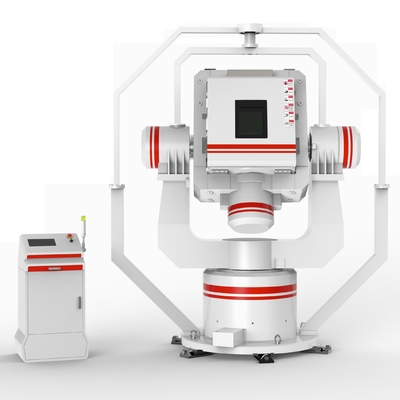

A série de placas giratórias de três eixos é um equipamento de teste de precisão projetado para gerar excitação de movimento, incluindo posição angular, taxa angular e aceleração angular em três direções.Isto permite testes abrangentes de componentes como giroscópiosO sistema também pode simular movimentos de rotação tridimensionais, vibração angular e movimentos dinâmicos de balanço.

O sistema de controle da plataforma giratória integra uma unidade de controle de alto desempenho, um sistema de medição de ângulo de alta precisão, um servoamplificador digital PWM e um servomotor de ação direta.Os principais componentes incluem a estrutura de suporte, motor de acionamento, amplificador de potência, elemento de medição de ângulo e cartão AD/DA (todos os componentes importados).

Parâmetros técnicos

Forma estrutural:Rotação contínua de três eixos

Material da mesa:Aço inoxidável/liga de alumínio (opcional)

Peso máximo da carga:40 kg

Tamanho da mesa:Φ400 mm

Planura da mesa:0.02 mm

Altura da mesa:540 mm

Precisão de rotação:± 1 ~ 3′′ (opcional)

Intervalo de posição angular:±0〜 ±360°

Precisão da posição angular:± 1 ~ 3′′ (opcional)

Resolução angular:0.0001°

Intervalo de velocidade angular:0.001 ~ 4500°/s
