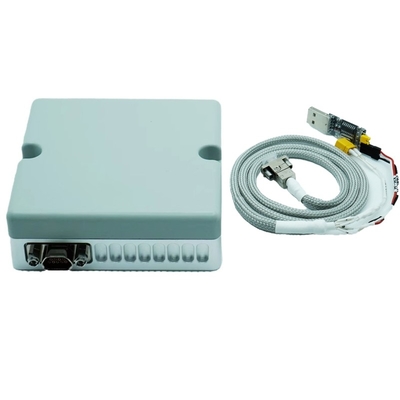

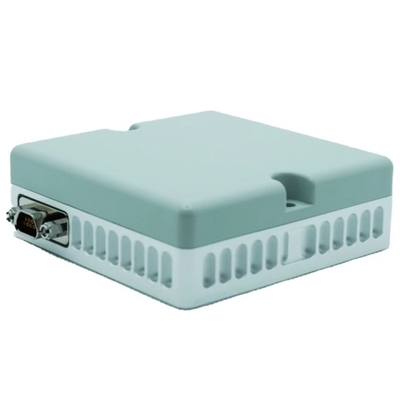

O modelo do produto é o FPD24005-66-GNSS-12V. Ele serve para a navegação confiável de pequenos UAVs e outros campos, protege a plataforma de todos os tipos de interferências não intencionais e ataques maliciosos,e melhora significativamente a segurança da informação da PNT.
Especificações
1 Características do produto * Tem a função de anti-engano. * Tem a função de detecção de potência de bloqueio, que é conveniente para calibragem de bloqueio e teste conjunto de todo o Máquina. * Apoio ao desenvolvimento secundário e ao acompanhamento do espectro, análise de histogramas e outros processos * Suporte à anti-interferência de freqüência única de elementos de 4 matrizes, com pontos de freqüência de trabalho B1, L1 e E1. * O módulo de navegação e posicionamento integrado produz informações de posicionamento de acordo com o protocolo NEMA0183.
2 Indicadores-chave * Capacidade anti-interferência: * Interferência unidirecional: superior a 85 dBc * Interferência multidirecional: superior a 65 dBc * Tipo de interferência: * Interferência de isco; * Interferências Gaussianas brancas limitadas em banda, interferências de espectro espalhadas; * Interferência de pulso e interferência de varredura; * Interferência mista; * Espaço aéreo anti-bloqueio: azimute: 0 ° ~ 360 °, altitude: -90 ° ~ 90 ° * Volume: (66 ± 0,5) mm × (66 ± 0,5) mm × (22 ± 0,5) mm * Consumo de energia: 7 W (temperatura normal, incluindo o módulo de posicionamento) * Peso: < 150 g
Descrição da interfaceJ30J-9ZKPdefinição de pin
Número do PIN.
Definição
Observação
1/2
VCC12V
Fonte de alimentação 12V
3/4
GND
Fonte de alimentação 12V
5
UART_TXD1
Mudança de porta serial, nível TTL
6
UART_RXD1
Mudança de porta serial, nível TTL
7
UART_DGND
Terra
8
UART_TXD2
Porta de série do módulo de posicionamento, nível TTL
9
UART_RXD2
Porta de série do módulo de posicionamento, nível TTL
