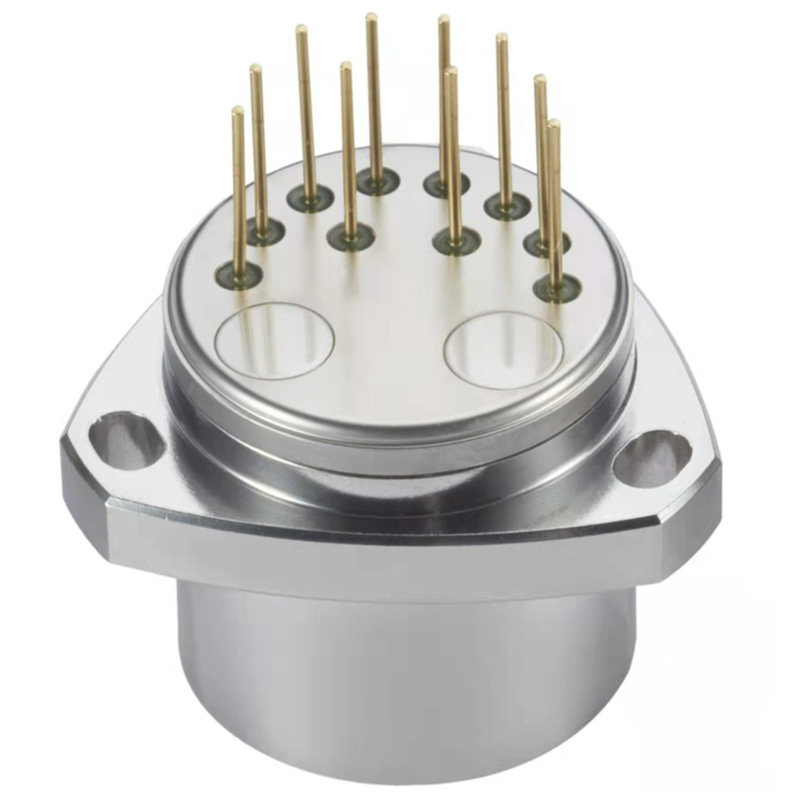

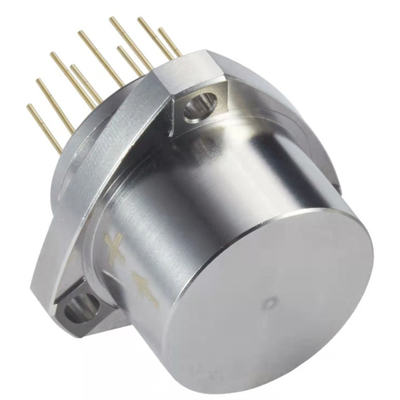

Acelerômetro de flexão de quartzo de alta precisão com compensação de temperatura para navegação

Nome da marca:	Firepower
Número do modelo:	ACC1-01
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	200/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Faixa de medição:

±50 g/±60 g/±70 g

Limite:

5 μg

K0/k1 diagonal:

≤±3mg

Fator de escala k1:

10,0 a 1,30 mA/g

Coeficiente não linear K2 da classe II:

≤±10μg /g2

Largura de banda:

800~2500 hertz

Impacto:

100 g, 8 ms, 1/2 sin

Ruído (840 Ω resistência de amostragem):

≤ 5mv

Dimensão:

F25.4X30mm

Peso:

≤80g

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

200/Mês

Destacar:

Acelerômetro de flexão de quartzo de compensação de temperatura

Acelerômetro do Flexure de quartzo da elevada precisão

Acelerômetro de flexão de quartzo de navegação

Descrição do produto

Acelerômetro de flexão de quartzo de alta precisão com compensação de temperatura para navegação

Introdução do produto

Acelerômetro flexível ACC1-Quartz - Ficha de dados-v3.2- Não.

O acelerômetro flexível de quartzo da série ACC1 é um sensor de alta precisão concebido para uma estabilidade excepcional a longo prazo, repetibilidade, desempenho de arranque rápido, adaptabilidade ao ambiente,e alta fiabilidadeÉ adequado tanto para testes estáticos como dinâmicos e também funciona como um sensor de vibração e inclinação padrão.

O acelerômetro possui uma corrente de saída que mantém uma relação linear com a força ou aceleração,permitindo aos utilizadores obterem uma saída de alta precisão através da selecção de uma resistência de amostragem adequada através de cálculosAlém disso, o sensor de temperatura incorporado permite a compensação de distorções e de fatores de escala, minimizando efetivamente o impacto das flutuações da temperatura ambiente com base nas necessidades do utilizador.

Desenho de contorno

Acelerômetro de flexão de quartzo de alta precisão com compensação de temperatura para navegação 0

Versão padrão do acelerômetro

Parâmetros técnicos

Número	Parâmetro	ACC1-01	ACC1-02	ACC1-03
1	Distância	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g
2	Limite	5 μg	5 μg	5 μg
3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Fator de escala K1	10,0 a 1,30 mA/g	10,0 a 1,30 mA/g	10,0 a 1,30 mA/g
5	Coeficiente não linear K2 da classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0 g 4 horas de estabilidade a curto prazo	≤ 10 μg	≤ 10 μg	≤ 10 μg
7	1 g Estabilidade a curto prazo de 4 horas	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
8	Repetitividade abrangente de viés oK0(1σ, 1 mês)	≤ 10 μg	≤ 15 μg	≤ 25 μg
9	Repetitividade global do fator de escala σ K1/K1 (1σ, 1 mês)	≤ 10 ppm	≤ 20 ppm	≤ 30 ppm
10	Coeficiente não linearRepetibilidade globalK2/K1 (1σ, 1 mês)	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
11	Coeficiente de temperatura de desvio (média da temperatura total)	≤ ± 10 μg /°C	≤ ± 20 μg /°C	≤ ± 30 μg /°C
12	Temperatura do fator de escala Coeficiente (em média) Temperatura)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Ruído (840 Ω resistência de amostragem)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
14	Frequência natural	400 a 800 Hz	400 a 800 Hz	400 a 800 Hz
15	Largura de banda	800 a 2500 Hz	800 a 2500 Hz	800 a 2500 Hz
16	Vibração aleatória	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
17	Impacto	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Intervalo de temperatura de funcionamento	-55°C a +85°C	-55°C a +85°C	-55°C a +85°C
19	Intervalo de temperatura de armazenamento	-60~+120°C	-60~+120°C	-60~+120°C
20	Fornecimento de energia	± 12 ~ ± 15 V	± 12 ~ ± 15 V	± 12 ~ ± 15 V
21	Consumo corrente	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
22	Sensor de temperatura	Opção	Opção	Opção
23	Tamanho	F25.4X30mm	F25.4X30mm	F25.4X30mm
24	Peso	≤ 80 g	≤ 80 g	≤ 80 g

Principais aplicações

Acelerômetro de flexão de quartzo de alta precisão com compensação de temperatura para navegação 4
