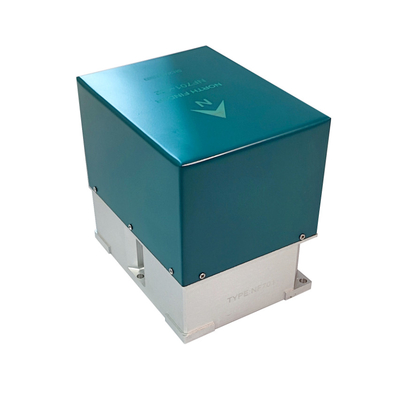

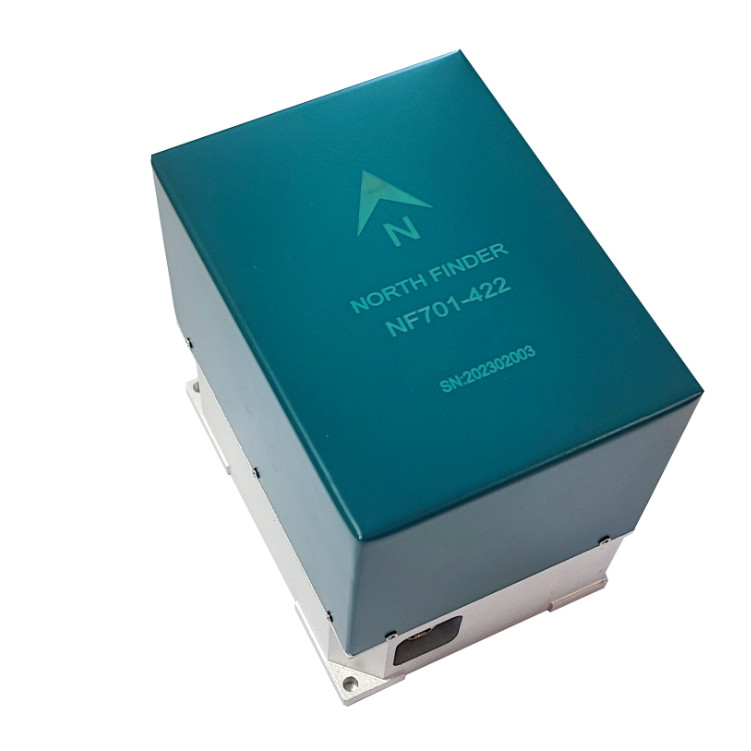

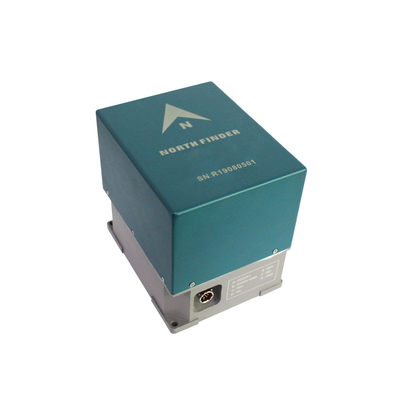

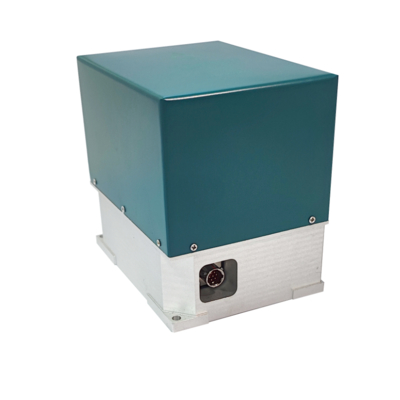

Giroscópio de Fibra Óptica Anti-Magnética Giroscópio de Pesquisa do Norte

Descrição do produto

O giroscópio de fibra óptica localizador do norte é usado principalmente para determinar rápida e autonomamente a verdadeira direção norte,obtenção da taxa de ângulo de rotação da terra através do rastreamento do giroscópio de fibra óptica, resolvendo o sinal de velocidade do ângulo de rotação da terra, calculando o ângulo incluído entre o eixo principal do giroscópio e a direção norte verdadeira da terra,e fornecendo informações de azimute e posição para um transportador.

O gyroscope de fibra óptica north finder é um produto eletromecânico integrado, que é composto por giroscópio de fibra óptica, acelerômetro, dispositivo de controle de rotação mecânica e computador incorporado.

Parâmetros técnicos

A) Tempo de procura norte: ≤ 3 min;
B) Precisão de procura norte (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)
C) Precisão horizontal: ≤ 0,05 ° (1σ);
D) Circunferência: ≤ 0,5 ° (1σ)
E) Peso: ≤ 2 kg;
F) Fornecimento de energia: DC 12V ~ 24V;
G) Consumo de energia: 15 W (pico);
H) Interface: RS422
I) Modo de funcionamento: iniciar a auto-verificação automática após a ligação, controlar a busca norte pelo computador superior e enviar os resultados da busca norte para o computador superior após a conclusão da busca norte;

            1) Temperatura de funcionamento: -40 oC ~ + 70 oCoC;
2) Temperatura de armazenagem: -55 oC~ + 85 oC.
3) Condições ambientais húmidas e quentes: umidade relativa inferior a 95%.
4) Aparência: O metalsurcaradeve estar livre de rust, e o revestimento deve estar livre de bolhas, descascamentos, etc.

Resistência ao isolamento:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 horas;
MTTR ≤ 30min.

(5)Interface externa

1. Com função de saída de porta serial.
2. Com entrada de energia DC12 V ~ 24 V.
3. Fecho externo:

Desenho de contorno
