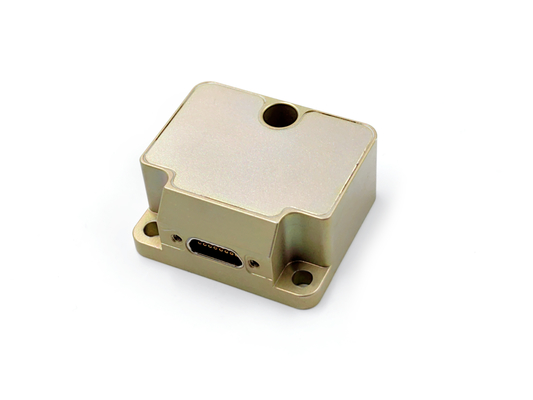

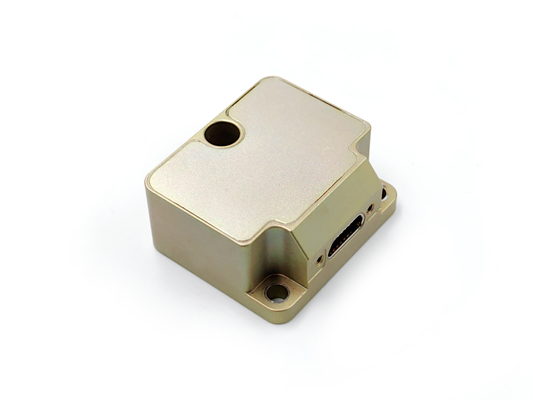

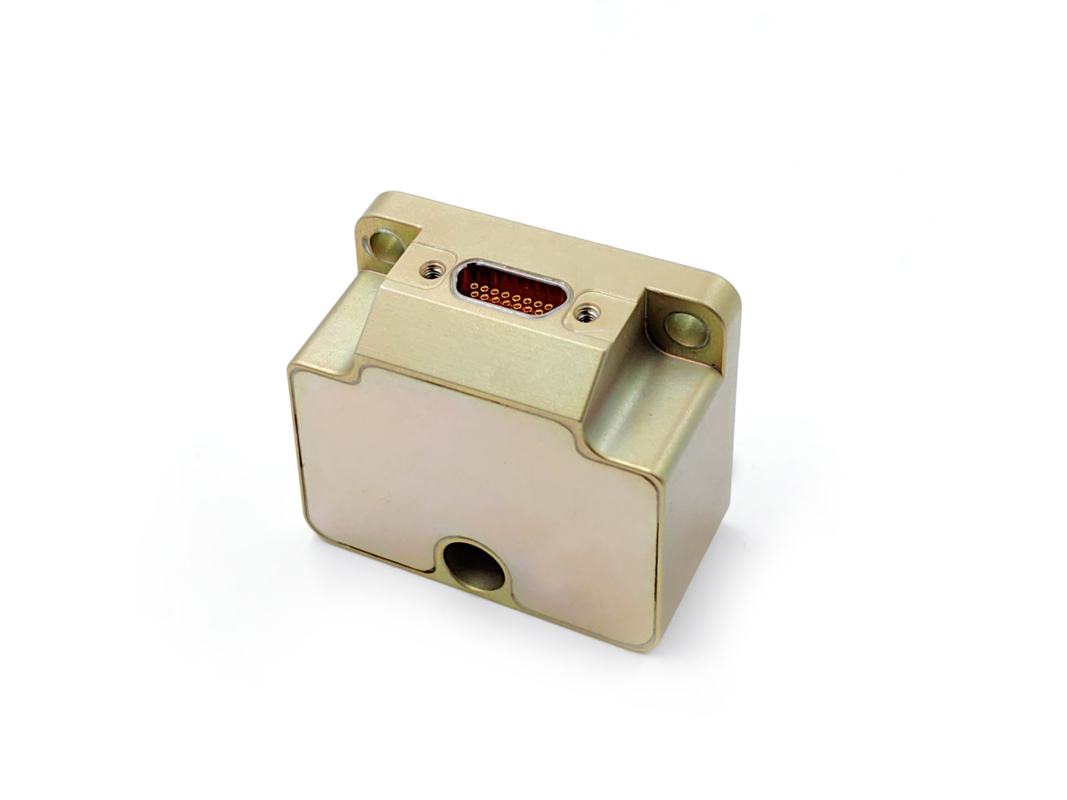

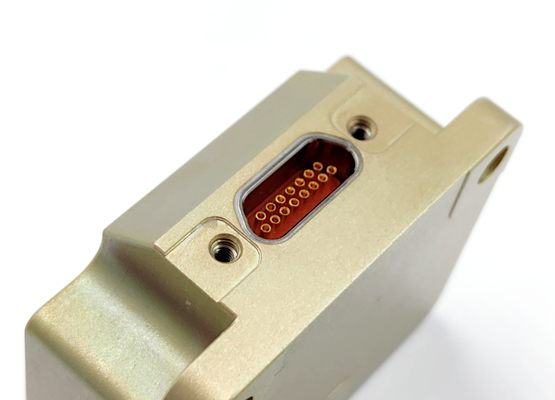

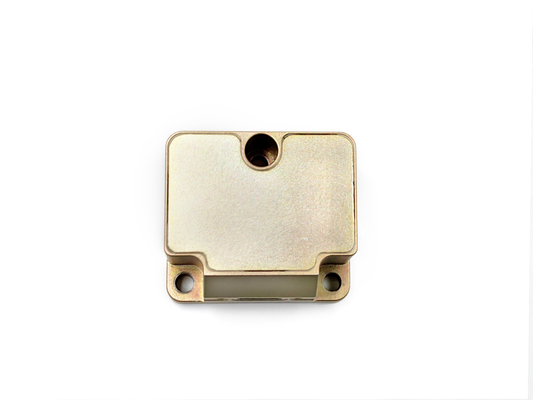

MEMS IMU com acelerômetro de 3 eixos ±10g e giroscópio ±400°/s

MEMS IMU com acelerômetro de 3 eixos ±10g e giroscópio ±400°/s

Nome da marca:	FIREPOWER
Número do modelo:	IMU6
MOQ:	1
preço:	2500$
Condições de pagamento:	L/C,D/P,T/T,Western union
Capacidade de abastecimento:	1 semana para a amostra

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Distância de medição girodinâmica:

± 400 °/s

Estabilidade de viés zero (@ Allan variance):

≤ 0,3 °/h

Estabilidade de desvio zero (< 10s suave):

≤ 3°/h

Caminhada aleatória angular:

≤ 0,15 °/h

Não linearidade do fator de escala:

150ppm

Faixa de aceleração:

± 10g

Estabilidade com polarização zero (Variância de Allan @ 25 ℃):

00,02 mg

Estabilidade do viés @10s:

00,05 mg

Interface de comunicação:

RS422

Tensão:

Detalhes da embalagem:

Esponja + Caixa

Habilidade da fonte:

1 semana para a amostra

Destacar:

Unidade de medição inertial de alto desempenho

Giroscópio Unidade de medição inercial

3 Eixo Mems Unidade de medição inercial

Descrição do produto

Unidade de Medição Inercial MEMS de Alto Desempenho com Acelerômetro e Giroscópio de 3 Eixos Integrados

A unidade de medição inercial MEMS consiste em giroscópio de três eixos, acelerômetro de três eixos, sensor de ângulo de inclinação de três eixos, sensor de temperatura, placa de processamento de sinal, estrutura e software necessário. Ele mede a taxa angular de três eixos, a aceleração de três eixos e o ângulo de inclinação de três eixos de um transportador e emite os dados do giroscópio, acelerômetro e inclinação após a compensação de erros (incluindo compensação de temperatura, compensação de desalinhamento de instalação e compensação não linear) através de uma porta serial RS-422 de acordo com um protocolo de comunicação acordado.

Especificações do Produto

Especificações do Giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Faixa de medição (personalizável)	°/s	±400	±400	±400	±2000
Estabilidade de polarização em execução (@ variação de Allan)	°/h	0.3	0.1	0.05	1
Estabilidade de polarização @10s (suavização de 10s, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade de polarização em temperatura total	°/h	10	3	2	18
Caminhada Aleatória Angular	°/√h	0.15	0.1	0.02	0.3
Repetibilidade de polarização (1σ)	°/h	1	0.5	0.3	2
Sensibilidade de aceleração de polarização	°/h/g	1	1	1	2
Não linearidade do fator de escala (1σ)	ppm	150	150	150	300
Repetibilidade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Indicadores Técnicos do Acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Faixa de medição (personalizável)	g	±10	±30	±50	±80
Estabilidade de polarização em execução (Variação de Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Estabilidade de polarização @10s	mg	0.05	0.2	0.5	1
Estabilidade de polarização em temperatura total	mg	1	3	5	15
Caminhada Aleatória Angular	m/s/√h	0.001	0.002	0.005	0.01
Repetibilidade de polarização (1σ)	mg	0.1	0.5	1	2
Repetibilidade do fator de escala (1σ)	ppm	200	200	200	200
Não linearidade do fator de escala (1σ)	ppm	50	100	200	300
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	100	100	100	100

Características Elétricas

Parâmetro	Unidade	IMU6-1y-x
Tensão	V	5
Consumo de energia	W	2
Ondulação	mV	100

Adaptabilidade Ambiental

Parâmetro	Unidade	IMU6-1y-x
Temperatura de operação	℃	-45~85
Temperatura de armazenamento	℃	-55~105
Vibração	--	10~2000Hz,6.06g
Impacto	--	1000g,0.1ms

Desenho de contorno
