Fibra óptica de eixo único Giroscópio ± 300°/s Alcance 3°/h Estabilidade

Fibra óptica de eixo único Giroscópio ± 300°/s Alcance 3°/h Estabilidade

Nome da marca:	FIREPOWER
Número do modelo:	MFOG-091D
MOQ:	1
preço:	800$
Condições de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

±300°/s

Estabilidade de desvio zero (10s, 1σ, °/h):

Caminhada aleatória angular (°/H1/2):

≤0,02 °/h

Repetibilidade de polarização zero:

≤ 2°/h

Estabilidade do fator de escala (RMS,%):

≤0,1%

Fonte de alimentação (v):

5+0,15 V

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Destacar:

Único giroscópio da fibra ótica da linha central

giroscópio de fibra óptica faixa de 300°/s

estabilidade de giroscópio de fibra óptica de 3°/h

Descrição do produto

Giroscópio de fibra de eixo único ± 300 °/s faixa de 3 °/h estabilidade

Descrição do produto

OMFOG-091DO giroscópio micro-nano-fibra óptica é um sensor avançado de taxa angular que integra ótica, mecânica e eletrônica. Com base no efeito SAGNAC, ele utiliza dispositivos de micro-nano para detectar, processar e feedback a diferença de fase gerada por vigas de luz contrapropagadoras.

Principais recursos

Estrutura simples sem peças de movimento ou desgaste
Tempo de inicialização rápido e design compacto
Construção leve para aplicações versáteis
Ideal para controle de atitude e sistemas de medição de transportadores

Composição do produto

Conjunto do caminho óptico
Placa de circuito de sinal de detecção e controle
Esqueleto de bobina de fibra e componentes estruturais

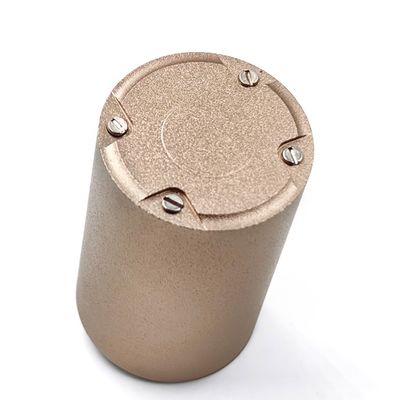

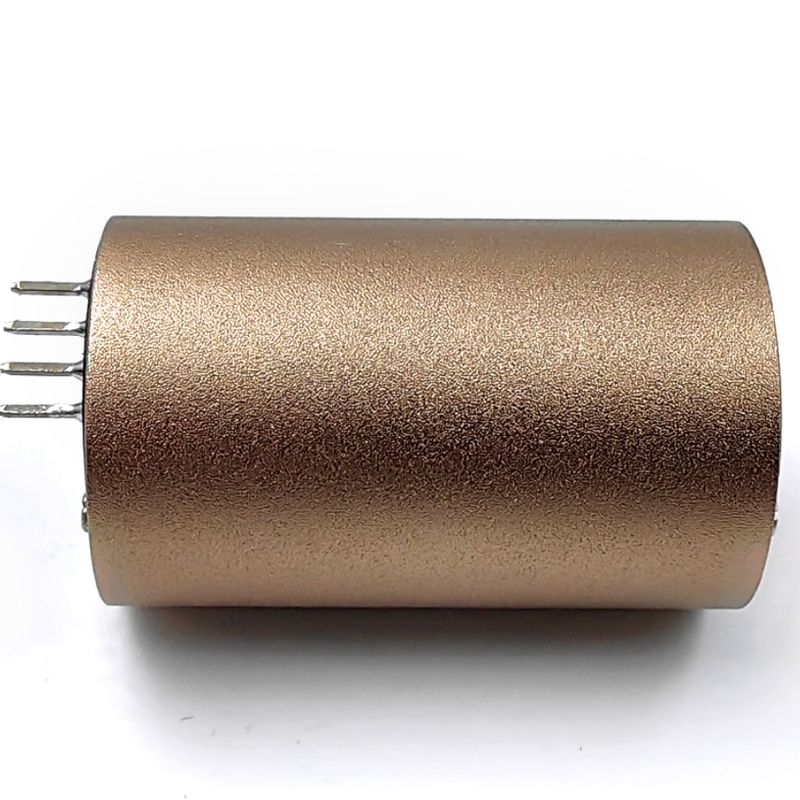

Especificações físicas

Dimensões:φ24mm × 51,6mm

Peso:≤30g

Parâmetros técnicos

Número de série	Projeto	Indicadores de desempenho
1	Alcance (°/s)	± 300
2	Fator de escala (LSB/o/s)	3600
3	Estabilidade do fator de escala (rms,%)	≤0.1
4	Estabilidade de polarias zero (10s, 1σ, °/h)	≤3
5	Repetibilidade de Biés zero (1σ, °/h)	≤2
6	Caminhada aleatória angular (°/h1/2)	≤0,02
7	Hora de inicialização (s)	≤2
8	Fonte de alimentação (V)	5+0,15
9	Consumo de energia (W)	≤1,5
10	MTBF (avaliação calculada)	50000H @ 20 ℃

Requisitos de energia

A fonte de alimentação externa do produto possui dois circuitos e os requisitos são mostrados na Tabela 2:

Tabela 2 Requisitos de fonte de alimentação externa

	+5V
Tensão	4.85V ~ 5.15V
Ripple	20mv
Corrente elétrica	0.2a

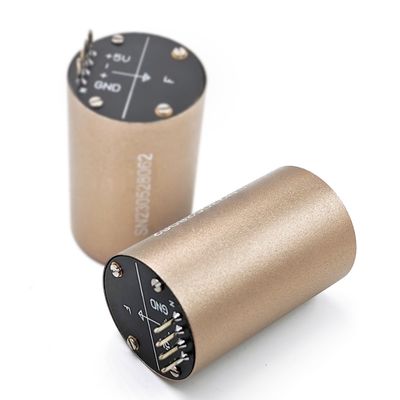

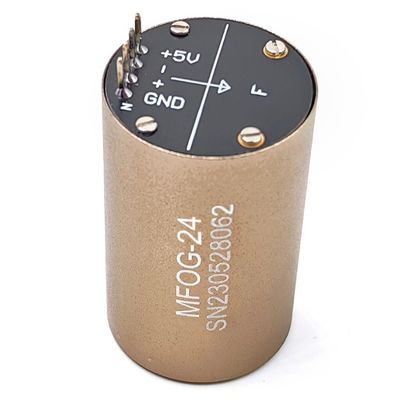

Interface elétrica

O giroscópio MFOG-091D Micro-Nano Optic é conectado eletricamente ao exterior por uma almofada de ligação.

É definido da seguinte maneira:

NODE Número	Cor	Definição
1	Gnd	Chão
2	+5V	Fonte de energia
3	Ya	RS422 T+
4	Yb	Rs422 t-
5	B	Rs422 r-
6	UM	RS422 R+

Esboço de desenho
