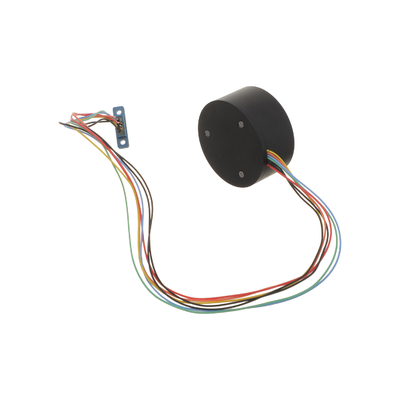

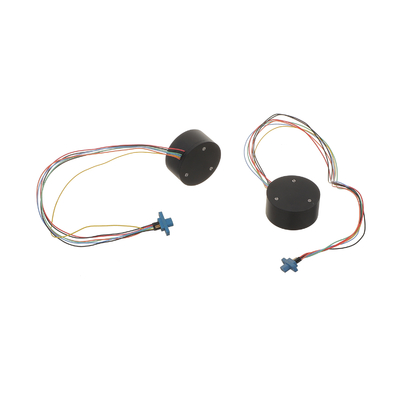

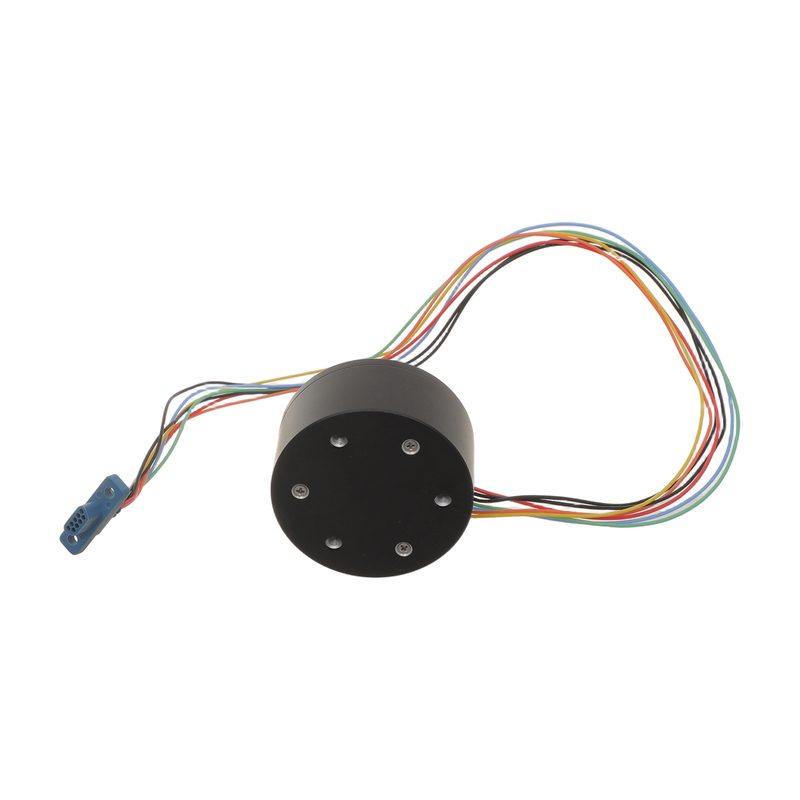

Giroscópio de fibra óptica de eixo único ± 300°/s Faixa 0,5°/h Estabilidade

Giroscópio de fibra óptica de eixo único ± 300°/s Faixa 0,5°/h Estabilidade

Nome da marca:	Firepower
Número do modelo:	MFOG-40
MOQ:	1
preço:	1350$
Condições de pagamento:	L/C, D/P, T/T, Western Union
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Faixa:

± 300 (°/s

Estabilidade de polarias zero ((10s, 1σ):

≤0,5 °/h

Caminhada aleatória angular:

≤0,02 °/h

Largura de banda 3DB:

≥300Hz

Repetibilidade de Biés Zero ((1σ):

≤0,5 °/h

Não linearidade do fator de escala:

≤500ppm

Dimensão:

φ40x20mm

Consumo de energia:

≤1,5w

Detalhes da embalagem:

Esponja + Carton

Habilidade da fonte:

500/mês

Destacar:

Sensor giroscópio de eixo único

Substituição de giroscópios de fibra óptica

Sensor giroscópio VG1703

Descrição do produto

Fábrica chinesa fornece sensor giroscópio de eixo único para substituir o giroscópio de fibra óptica VG1703

Visão geral do produto

O MFOG-40 Micro-Nano Fiber Optic Gyroscope é um sensor avançado de taxa angular que integra perfeitamente tecnologias ópticas, mecânicas e eletrônicas.utiliza dispositivos de fibra micro-nano de ponta para alcançar medições de alta precisãoO giroscópio detecta a velocidade angular através da monitorização da diferença de fase gerada entre dois feixes de luz que se propagam em direcções opostas.processar esta informação através de eletrônicos sofisticados, e fornecendo um feedback preciso para fins de controlo ou medição.

Este produto foi concebido tendo em conta a simplicidade e a fiabilidade, apresentando uma estrutura compacta e leve, sem partes móveis ou componentes sujeitos a desgaste,assegurar a estabilidade e a durabilidade a longo prazoA sua capacidade de arranque rápido, combinada com o seu pequeno tamanho e baixo peso, torna-o altamente adequado para aplicações no controlo de atitude, navegação e medição de movimento de vários portadores,Incluindo a antena, plataformas marítimas e terrestres.

Características fundamentais

Estrutura simples sem partes móveis ou desgastadas
Instalação rápida e conceção compacta (φ40*20 mm)
Construção leve para aplicações versáteis
Ideal para sistemas de controlo de posição e de medição do portador

Componentes técnicos

Montagem de vias ópticas
Placas de circuito de sinalização de detecção e controlo
Esqueleto de anel de fibras e estrutura de alojamento

Requisitos de energia

A fonte de alimentação externa do produto tem dois circuitos e os requisitos são apresentados a seguir:

Parâmetro	Especificações
Voltagem	40,85 V a 5,15 V
Ripple	20 mV
Corrente elétrica	0.2A

Interface elétrica

O giroscópio de fibra óptica micro-nano MFOG-40 é conectado eletricamente ao exterior por cabos.

Número de nó	Cores	Definição
1	Camarões	RS422 R-
2	Azul	RS422 R+
3	Verde	RS422 T+
4	Amarelo	RS422 T
5	Negro	GND
6	Negro	GND
7	Vermelho	5V

Parâmetros de desempenho

Parâmetro	Especificações
Distância (°/s)	± 300
Fator de escala (LSB/°/s)	3600
Fator de escala não linear (ppm)	≤ 500
Estabilidade de desvio zero (10s, 1σ, °/H)	≤ 0.5
Repetitividade com desvio zero (1σ, °/H)	≤ 0.5
Caminhada aleatória angular (°/H1/2)	≤ 0.02
Estabilidade de neutralidade à temperatura máxima (°/H)	≤ 1.5
Largura de banda de 3 dB (Hz)	≥ 300
Fornecimento de energia (V)	5 ± 0.15
Consumo de energia (W)	≤ 1.5

Diagrama de produto

Diagrama técnico do giroscópio de fibra óptica Fizoptika VG1703

Fizoptika VG1703 Fibra Óptica Giroscópio desenho dimensional
