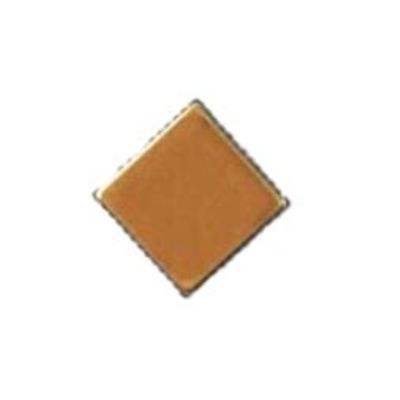

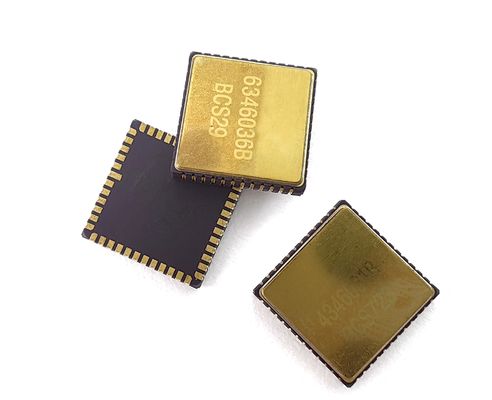

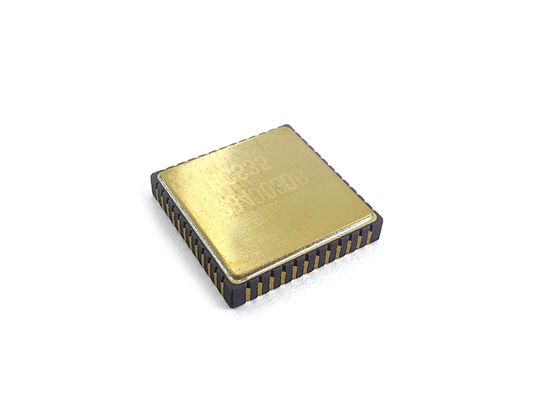

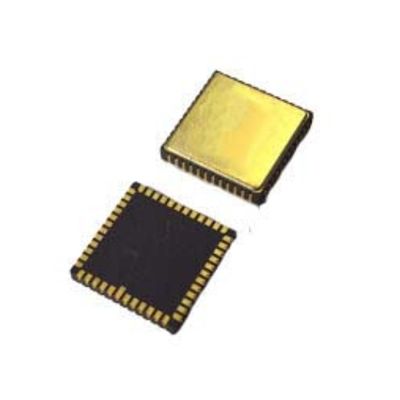

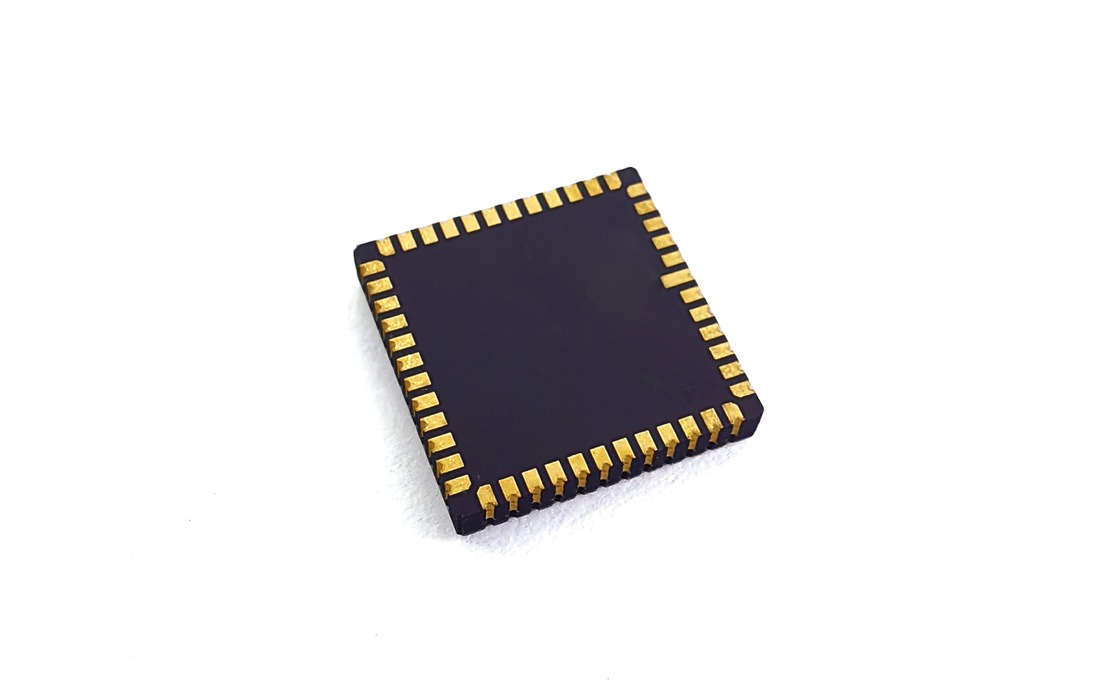

Chip giroscópio MEMS de alta estabilidade para sistemas de navegação por inércia e IMU MEMS

Nome da marca:	Firepower
Número do modelo:	MGZ221HC-A4
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T, L/C, União Ocidental
Capacidade de abastecimento:	100pcs/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

PCB GYRO

Faixa:

400 graus/s

Largura de banda:

200 Hz, @3dB (personalizável)

Resolução:

24 bits

Fator de escala:

16.000 lsb/graus/s @25℃

Atraso (personalizado):

< 1,5 ms

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

100pcs/mês

Destacar:

Chip giroscópio MEMS para IMU

Giroscópio de alta estabilidade para navegação

Chip do sistema de navegação inercial MEMS

Descrição do produto

Chip de giroscópio MEMS de alta estabilidade para IMU MEMS e sistemas de navegação inercial

PCB de giroscópio de fibra óptica com chip MEMS para navegação de alta precisão

Os capacitores de desacoplamento para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos, e a resistência equivalente dos traços deve ser minimizada.

As outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG são conectadas ao AVSS_LN mais próximo e, em seguida, ao terra de sinal por meio de uma conta magnética.
Os capacitores de desacoplamento para VCC e VIO também são colocados próximos aos pinos correspondentes. Quando VCC estiver em operação normal, a corrente total será de cerca de 35 mA, o que requer um traço de PCB largo para garantir a estabilidade da tensão.
Para uma montagem suave do dispositivo, tente evitar o roteamento sob o pacote.
Localize os componentes para evitar áreas de concentração de tensão. É necessário evitar grandes elementos de dissipação de calor e áreas com contato mecânico externo, extrusão e tração, bem como áreas onde os parafusos de posicionamento são propensos a empenamento durante a instalação geral.

Parâmetros do produto

Desempenho		MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Faixa	graus/s	400	400	400
Largura de banda @3DB personalizada	Hz	200	200	300
Precisão de saída (SPI digital)	bits	24	24	24
Taxa de saída (ODR) (personalizada)	Hz	12K	12K	12K
Atraso (personalizado)	ms	<1.5	<1.5	<1
Estabilidade de polarização	graus/h (1o)	<0.1	<0.5	<0.1
Estabilidade de polarização (1σ 10s)	graus/h (1o)	<1	<5	<1
Estabilidade de polarização (1σ 1s)	graus/h (1o)	<3	<15	<3
Erro de polarização em relação à temperatura (1σ)	graus/h (1o)	<10	<30	10
Variações de temperatura de polarização, calibradas (1σ)	graus/h (1o)	<1	<10	<1
Repetibilidade de polarização	graus/h (1o)	<0.5	<3	<0.3
Fator de escala a 25°C	lsb/grau/s	16000	16000	20000
Repetibilidade do fator de escala (1σ)	ppm (1o)	<20ppm	<20ppm	<100ppm
Fator de escala vs temperatura (1σ)	ppm (1o)	<100ppm	<100ppm	<300ppm
Não linearidade do fator de escala (1σ)	ppm	<150ppm	<150ppm	<300ppm
Caminhada aleatória angular (ARW)	°/√h	<0.05	<0.25	<0.05
Ruído (pico a pico)	graus/s	<0.35	<0.4	<0.25
Sensibilidade ao valor G	°/h/g	<1	<3	<1
Erro de retificação de vibração (12gRMS, 20-2000)	°/h/g (rms)	<1	<3	<1
Tempo de ativação (dados válidos)	s	750m
Frequência de ressonância do sensor	hz	10.5k-13.5K

Adequação ambiental

Impacto (ligado): 500g, 1ms
Resistência ao impacto (desligado): 10000g, 10ms
Vibração (ligado): 18g rms (20Hz a 2kHz)
Temperatura de trabalho: -40℃ a +85℃
Temperatura de armazenamento: -55℃ a +125℃
Tensão de alimentação: 5±0.25V
Consumo de corrente: 45mAA

Instalação

O giroscópio MEMS de alto desempenho é um equipamento de teste de alta precisão. Para obter o melhor efeito do projeto, recomenda-se considerar os seguintes aspectos ao instalar o dispositivo na placa PCB:

Para avaliar e otimizar a colocação do sensor na PCB, recomenda-se considerar os seguintes aspectos e usar ferramentas adicionais durante a fase de projeto:
- No lado térmico
- Para tensão mecânica: medição de flexão e/ou simulação de elementos finitos
- Robustez ao impacto: Após a PCB da aplicação alvo ter sido soldada da maneira recomendada, um teste de queda é realizado
Recomenda-se manter uma distância razoável entre a posição de montagem do sensor na PCB e os pontos-chave descritos abaixo (o valor exato de "distância razoável" depende de muitas variáveis específicas do cliente e, portanto, deve ser determinado caso a caso):
- Geralmente, recomenda-se manter a espessura da PCB no mínimo (recomendado: 1,6 ~ 2,0 mm), porque a tensão inerente de uma placa PCB fina é pequena
- Não é recomendado colocar o sensor diretamente sob o botão ou próximo ao botão devido à tensão mecânica
- Não é recomendado colocar o sensor perto de um ponto muito quente, como um controlador ou chip gráfico, pois isso pode aquecer a placa PCB e fazer com que a temperatura do sensor suba
