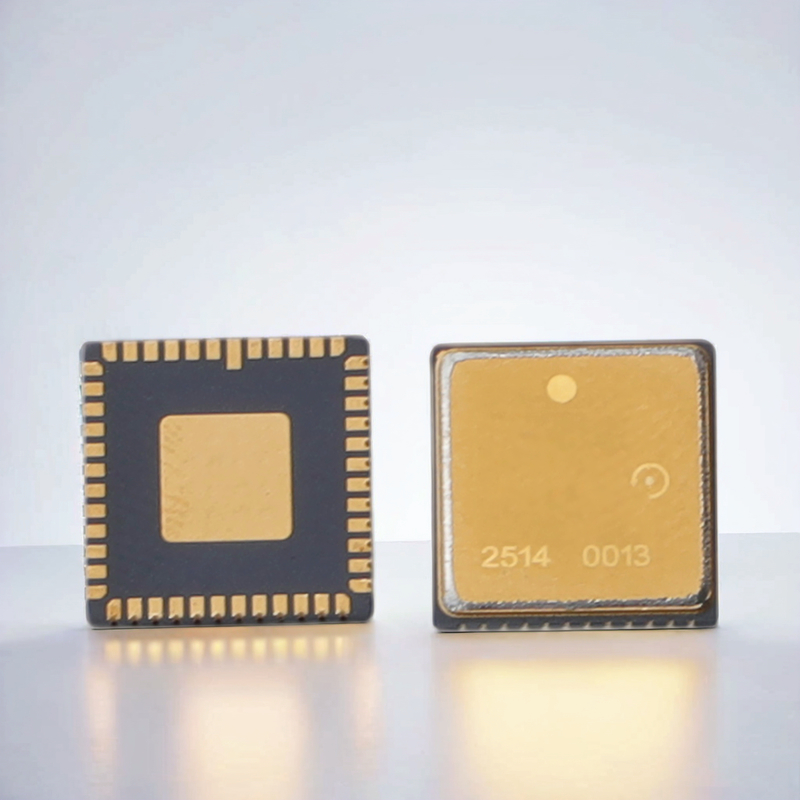

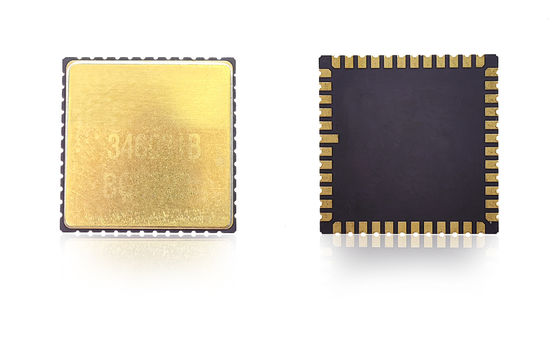

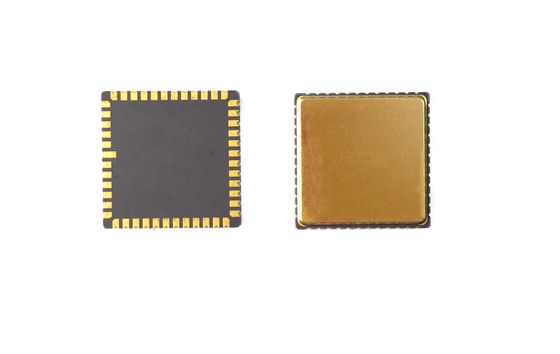

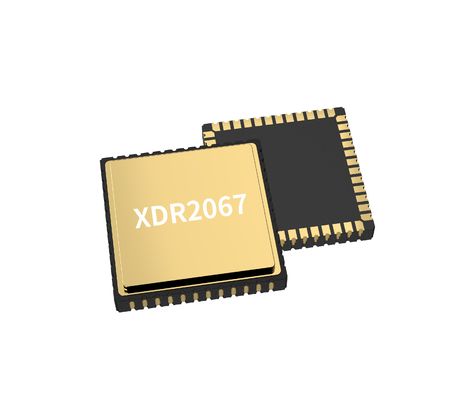

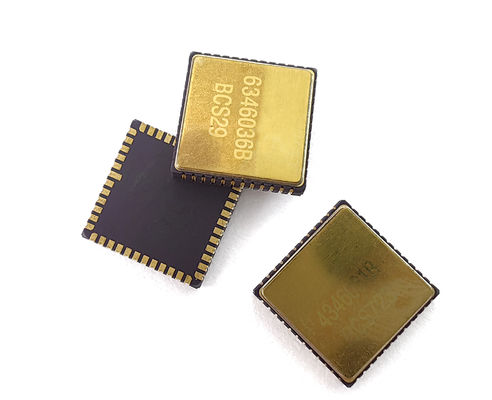

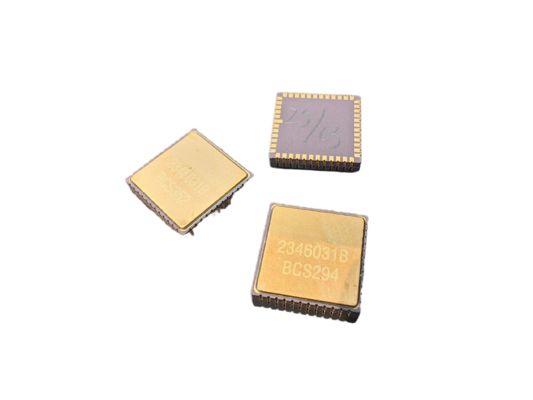

Chip giroscópio MEMS para sensor inercial de alta estabilidade para integração OEM em IMU

Chip giroscópio MEMS para sensor inercial de alta estabilidade para integração OEM em IMU

Nome da marca: Firepower
Número do modelo: MGZ318HC-A1
MOQ: 1
preço: Negociável
Condições de pagamento: T/T
Capacidade de abastecimento: 500/mês
Informações pormenorizadas
Lugar de origem:
China
Nome do produto:
PCB GYRO
Faixa:
400 graus/s
Largura da banda:
> 200 Hz
Estabilidade do viés:
<0,1°/h
Estabilidade de polarização (1σ 10s):
<1°/h
Estabilidade de polarização (1σ 1s):
3°/h
Detalhes da embalagem:
sponge+box
Habilidade da fonte:
500/mês
Descrição do produto
Chip giroscópio de sensor de inércia de alta estabilidade MEMS para integração de IMU OEM

O nosso chip giroscópio MEMS fornece sensores de alta precisão de taxa angular para aplicações avançadas de navegação inercial e controle de movimento.Projetado com fiabilidade de nível aeroespacial e durabilidade industrial, fornece ruído ultra baixo, baixa instabilidade de desvio e excelente estabilidade de temperatura para plataformas que exigem precisão a longo prazo e desempenho robusto.

Projetado para UAVs, robôs autônomos e equipamentos industriais, este chip giroscópio MEMS oferece resposta dinâmica rápida, fator de forma compacto,e baixo consumo energético, tornando-o ideal para sistemas de navegação incorporados e plataformas de movimento de precisão.

Diretrizes de conceção de PCB
  • Os capacitores de desacoplamento para pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos, com resistência equivalente a traços minimizada.
  • Outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG devem se conectar ao AVSS_LN mais próximo e, em seguida, para sinalizar a terra através de uma conta magnética
  • Os condensadores de desacoplamento para VCC e VIO devem ser colocados perto dos pinos correspondentes.
  • A operação de VCC requer cerca de 35mA de corrente
  • Evite roteamento sob o pacote para montagem suave
  • Componentes de posição para evitar áreas de concentração de tensão, grandes elementos de dissipação de calor, pontos de contacto mecânicos e locais propensos a deformação
Chip giroscópio MEMS para sensor inercial de alta estabilidade para integração OEM em IMU 0
Especificações de desempenho
Desempenho Unidade MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Distância deg/s 400 400 400
Largura de banda @ 3DB personalizada Hz 200 200 300
Precisão de saída (SPI digital) pedaços 24 24 24
Taxa de saída (ODR) (personalizada) Hz 12K 12K 12K
Atraso (personalizado) ms < 1.5 < 1.5 < 1
Estabilidade do viés deg/hr ((1o) < 0.1 < 0.5 < 0.1
Estabilidade do viés (1σ 10s) deg/hr ((1o) < 1 < 5 < 1
Estabilidade do viés (1σ 1s) deg/hr ((1o) (3) < 15 (3)
Erro de viés em relação à temperatura (1σ) deg/hr ((1o) < 10 < 30 10
Variações de temperatura do bias, calibradas ((1σ) deg/hr ((1o) < 1 < 10 < 1
Repetitividade do viés deg/hr ((1o) < 0.5 (3) < 0.3
Fator de escala a 25°C Lsb/deg/s 16000 16000 20000
Repetitividade do fator de escala (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Fator de escala versus temperatura (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Não-linearidade do fator de escala (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Caminhada aleatória angular (ARW) °/√h < 0.05 < 0.25 < 0.05
Ruído (de pico para pico) deg/s < 0.35 < 0.4 < 0.25
GValue sensibilidade °/h/g < 1 (3) < 1
Erro de retificação de vibrações ((12gRMS,20-2000) °/h/g ((rms) < 1 (3) < 1
Tempo de ligação (dados válidos) s 750m
Frequência de ressonância do sensor hz 10.5k-13.5k
Especificações ambientais
  • Impacto (alimentação ligada): 500 g, 1 ms
  • Resistência ao impacto (desligamento): 10000 g, 10 ms
  • Vibração (alimentação ligada): 18 g rms (20 Hz a 2 kHz)
  • Temperatura de funcionamento: -40°C a +85°C
  • Temperatura de armazenagem: - 55°C a + 125°C
  • Tensão de alimentação: 5±0,25V
  • Consumo de corrente: 45 mA
Chip giroscópio MEMS para sensor inercial de alta estabilidade para integração OEM em IMU 1
Orientações de instalação

Este giroscópio MEMS de alto desempenho é um equipamento de precisão.

  • Avaliação da colocação do sensor utilizando análise térmica, medição de curvatura e simulação de elementos finitos
  • Realizar testes de queda após a solda para verificar a robustez de impacto
  • Manter a distância dos pontos de concentração de tensão:
    • Usar espessura de PCB de 1,6-2,0 mm para minimizar o estresse inerente
    • Evitar a colocação perto de botões ou pontos de tensão mecânica
    • Manter longe de fontes de calor como controladores ou chips gráficos
