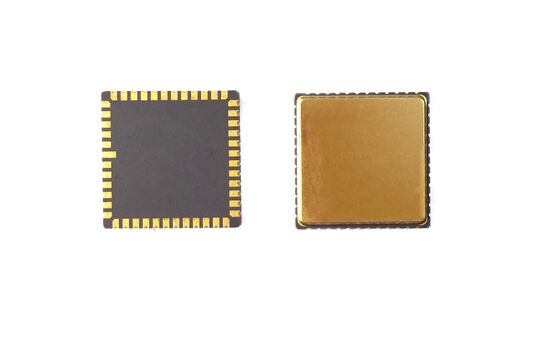

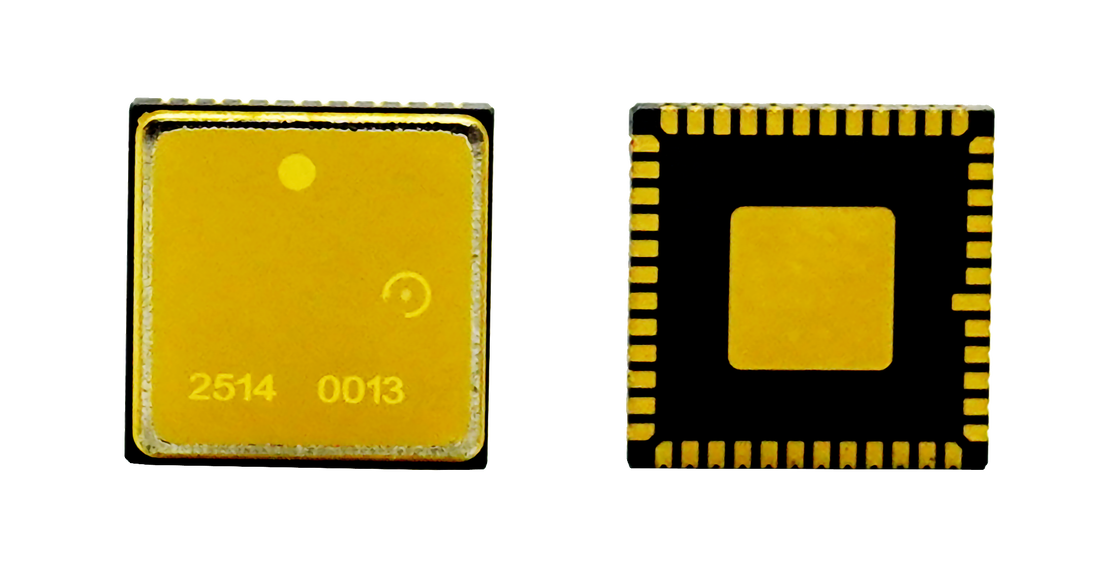

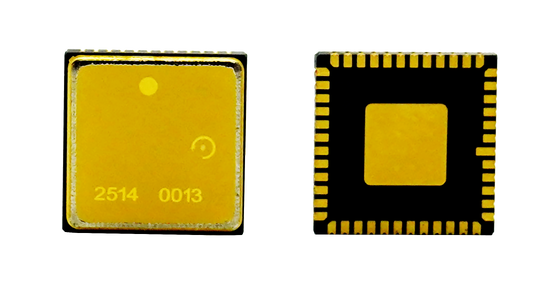

Chip giroscópio MEMS de nível de navegação para UAV e navegação

Chip giroscópio MEMS de nível de navegação para UAV e navegação

Nome da marca: Firepower
Número do modelo: MGZ221HC
MOQ: 1
preço: Negociável
Condições de pagamento: T/T, L/C, União Ocidental
Capacidade de abastecimento: 100 PCs/mês
Informações pormenorizadas
Lugar de origem:
China
Nome do produto:
PCB GYRO
Faixa:
400 graus/s
largura de banda:
>200Hz, @3dB
Resolução:
24 bits
Fator de escala:
16.000 lsb/graus/s, @25℃
Atraso (personalizado):
< 1,5 ms
Detalhes da embalagem:
sponge+box
Habilidade da fonte:
100 PCs/mês
Destacar:

chip giroscópio MEMS de nível de navegação

,

Giroscópio MEMS para navegação UAV

,

giroscópio de fibra óptica com garantia

Descrição do produto
Chip giroscópio MEMS de nível de navegação para UAV e navegação
Giroscópio MEMS de alta precisão para medição inercial
O nosso chip giroscópio MEMS fornece sensores de alta precisão de taxa angular para aplicações avançadas de navegação inercial e controle de movimento.Projetado com fiabilidade de nível aeroespacial e durabilidade industrial, fornece ruído ultra baixo, baixa instabilidade de desvio e excelente estabilidade de temperatura para plataformas que exigem precisão a longo prazo e desempenho robusto.
Projetado para UAVs, robôs autônomos e equipamentos industriais, este chip giroscópio MEMS oferece resposta dinâmica rápida, fator de forma compacto,e baixo consumo de energia, tornando-o ideal para sistemas de navegação embutidos e plataformas de movimento de precisão.
Diretrizes de conceção de PCB
  • Os capacitores de desacoplamento para pinos VCP, VREF, VBUF e VREG devem ser colocados o mais perto possível dos pinos com a menor resistência de traço possível.
  • Outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG devem se conectar ao AVSS_LN mais próximo e, em seguida, para sinalizar a terra através de uma conta magnética
  • Os condensadores de desacoplamento para VCC e VIO devem ser colocados perto dos pinos correspondentes.
  • A operação VCC requer cerca de 35mA de corrente - use traços de PCB largos para estabilidade de tensão
  • Evite roteamento sob o pacote para montagem suave
  • Colocar os componentes longe das zonas de concentração de tensão, das fontes de calor e dos pontos de contacto mecânicos
Chip giroscópio MEMS de nível de navegação para UAV e navegação 0
Especificações técnicas
Desempenho Unidade MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Distância deg/s 400 400 400
Largura de banda @ 3DB personalizada Hz 200 200 300
Precisão de saída (SPI digital) pedaços 24 24 24
Taxa de saída (ODR) (personalizada) Hz 12K 12K 12K
Atraso (personalizado) ms < 1.5 < 1.5 < 1
Estabilidade do viés deg/hr ((1o) < 0.1 < 0.5 < 0.1
Estabilidade do viés (1σ 10s) deg/hr ((1o) < 1 < 5 < 1
Estabilidade do viés (1σ 1s) deg/hr ((1o) (3) < 15 (3)
Erro de viés em relação à temperatura (1σ) deg/hr ((1o) < 10 < 30 10
Variações de temperatura do bias, calibradas ((1σ) deg/hr ((1o) < 1 < 10 < 1
Repetitividade do viés deg/hr ((1o) < 0.5 (3) < 0.3
Fator de escala a 25°C Lsb/deg/s 16000 16000 20000
Repetitividade do fator de escala (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Fator de escala versus temperatura (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Não-linearidade do fator de escala (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Caminhada aleatória angular (ARW) °/√h < 0.05 < 0.25 < 0.05
Ruído (de pico para pico) deg/s < 0.35 < 0.4 < 0.25
GValue sensibilidade °/h/g < 1 (3) < 1
Erro de retificação de vibrações ((12gRMS,20-2000) °/h/g ((rms) < 1 (3) < 1
Tempo de ligação (dados válidos) s 750m
Frequência de ressonância do sensor hz 10.5k-13.5k
Especificações ambientais
  • Impacto (alimentação ligada): 500 g, 1 ms
  • Resistência ao impacto (desligamento): 10000 g, 10 ms
  • Vibração ((potência ligada): 18g rms (20Hz a 2kHz)
  • Temperatura de funcionamento: -40°C a +85°C
  • Temperatura de armazenagem: - 55°C a + 125°C
  • Tensão de alimentação: 5±0,25V
  • Consumo de corrente: 45 ma
Chip giroscópio MEMS de nível de navegação para UAV e navegação 1
Orientações de instalação
O giroscópio MEMS de alto desempenho é um equipamento de teste de alta precisão.
  • Avaliação da colocação dos sensores através de análise térmica, simulação de tensão mecânica (medida de curvatura/FEA) e ensaio de robustez de impacto
  • Manter uma distância adequada de:
    • Recomendações de espessura de PCB: 1,6-2,0 mm para minimizar o estresse inerente
    • Botões/pontos de tensão mecânicos
    • Fontes de calor (controladores, chips gráficos) susceptíveis de elevar a temperatura dos PCB
  • Evite colocar em áreas propensas a estresse mecânico, deformação ou expansão térmica
