Chip Giroscópio MEMS de Alta Precisão MGZ318HC-A1 para Navegação de Drones com Baixo Drift de Bias

Name: Chip Giroscópio MEMS de Alta Precisão MGZ318HC-A1 para Navegação de Drones com Baixo Drift de Bias
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	MGZ318HC-A1
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

400

Estabilidade do viés:

<0,1°/h

Estabilidade de polarização (10s):

<1°/h

Estabilidade de polarização (1s):

<3°/h

Erro de polarização sobre temperatura:

<10°/h

Repetibilidade de viés:

<0,5°/h

Largura de banda @3DB personalizada):

200Hz

Passeio aleatório angular (ARW):

<0,05°/√h

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Descrição do produto

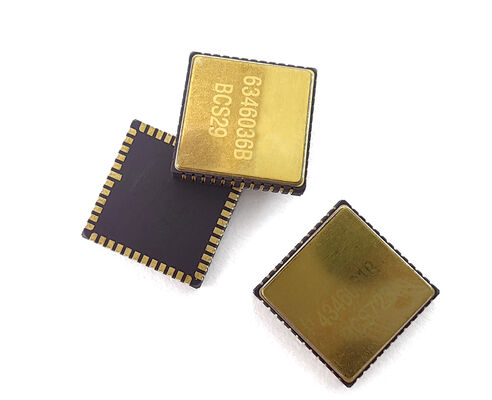

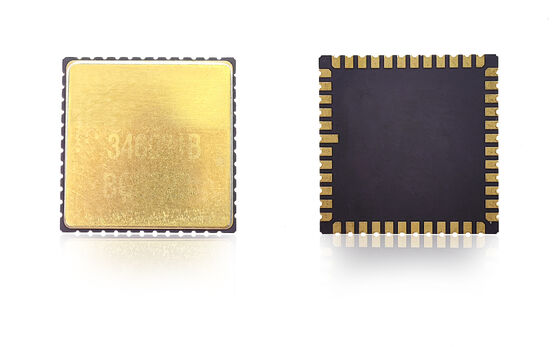

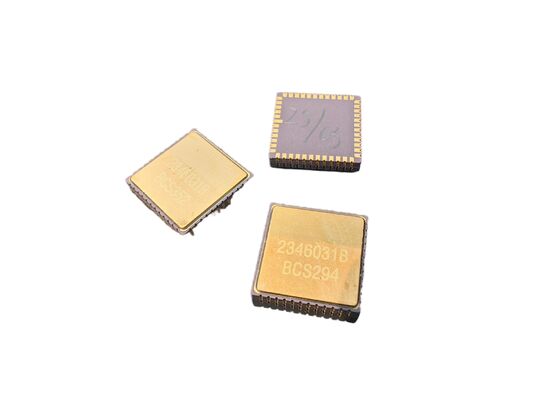

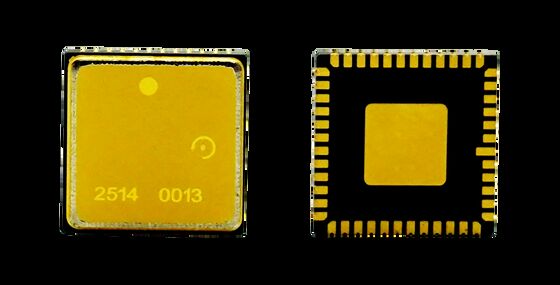

Chip giroscópio MEMS de alta precisão MGZ318HC-A1 para navegação UAV com baixa deriva de viés

Visão geral do produto

O MGZ318HC-A1 é um chip giroscópio MEMS de alta precisão projetado especificamente para aplicações de navegação de UAV, com excepcional estabilidade de desvio e características de baixa deriva.

Diretrizes de conceção de PCB

Coloque os capacitores de desacoplamento para pinos VCP, VREF, VBUF e VREG o mais próximo possível dos pinos
Minimizar a resistência equivalente dos traços
Conectar outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG para o AVSS_LN mais próximo e, em seguida, para sinalizar a terra através de conta magnética
Capacitores de desacoplamento de posição para VCC e VIO próximos dos pinos correspondentes
Assegurar que existam amplas marcas de PCB para o VCC (cerca de 35 mA de corrente durante a operação normal)
Evite roteamento sob o pacote para montagem suave
Localização dos componentes longe das áreas de concentração de tensão
Evitar áreas com grandes elementos de dissipação de calor, contato mecânico externo, extrusão, puxando e posicionando parafusos zonas de deformação

Especificações técnicas

Desempenho	Unidade	MGZ318HC-A1
Distância	deg/s	400
Largura de banda @ 3DB (personalizada)	Hz	200
Precisão de saída (SPI digital)	pedaços	24
Taxa de saída (ODR) (personalizada)	Hz	12K
Retardo (customizado)	ms	< 1.5
Estabilidade do viés	deg/h (1σ)	< 0.1
Estabilidade do viés (1σ 10s)	deg/h (1σ)	< 1
Erro de viés em relação à temperatura (1σ)	deg/h (1σ)	< 10
Fator de escala a 25°C	Lsb/deg/s	16000
Repetitividade do fator de escala (1σ)	ppm (1σ)	< 20 ppm
Fator de escala versus temperatura (1σ)	ppm (1σ)	< 150 ppm
Não-linearidade do fator de escala (1σ)	ppm	< 150 ppm
Caminhada aleatória angular (ARW)	°/√h	< 0.05
Ruído (de pico para pico)	deg/s	< 0.35
G Sensibilidade ao valor	°/h/g	< 1
Tempo de ligação (dados válidos)	s	750m
Frequência de ressonância do sensor	hz	10.5k-13.5k

Especificações ambientais

Impacto (alimentação ligada): 500 g, 1 ms
Resistência ao impacto (desligamento): 10000 g, 10 ms
Vibração (alimentação ligada): 18 g rms (20 Hz a 2 kHz)
Temperatura de funcionamento: -40°C a +85°C
Temperatura de armazenagem: - 55°C a + 125°C
Tensão de alimentação: 5±0,25V
Consumo de corrente: 45 mA

Instruções de instalação
