Chips giroscópicos MEMS de nova geração para aplicações exigentes

Nome da marca:	Firepower
Número do modelo:	MGZ318HC-A1
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

400 graus/s

Estabilidade do viés:

<0,1°/h

largura de banda:

200Hz

Caminhada aleatória angular:

<0,05°/√h

Precisão da saída:

24 bits

Tensão de alimentação:

5 ± 0,25 V

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Descrição do produto

Chips giroscópicos MEMS de nova geração para aplicações exigentes

Visão geral do produto

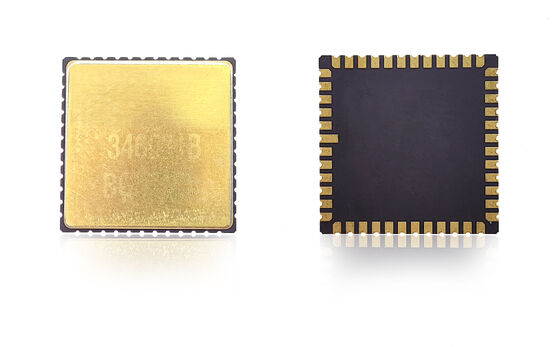

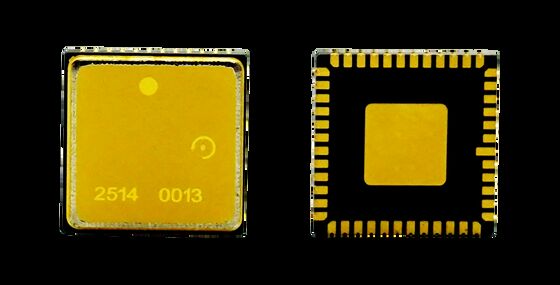

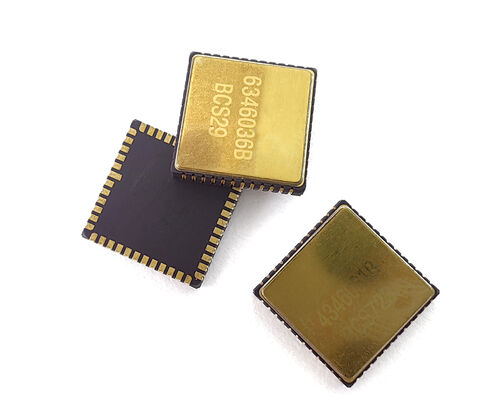

O nosso chip giroscópio MEMS é um sensor de taxa angular de alto desempenho projetado para aplicações de detecção de movimento e navegação de precisão.e excelente resistência a choques e vibrações, garantindo um desempenho fiável em ambientes exigentes.

Com tamanho compacto, baixo consumo de energia e interfaces digitais flexíveis, pode ser facilmente integrado em sistemas de navegação IMU, UAV, robótica e inercial.A personalização OEM é suportada para atender às necessidades específicas do projeto, tornando-a uma solução ideal para aplicações industriais e comerciais.

Diretrizes de conceção de PCB

Os condensadores de desacoplamento para pinos VCP, VREF, VBUF e VREG devem ser colocados o mais perto possível dos pinos
Minimizar a resistência equivalente dos traços
Conectar outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG ao AVSS_LN mais próximo e, em seguida, para sinalizar a terra via esferas magnéticas
Colocar os condensadores de desacoplamento para VCC e VIO perto dos pinos correspondentes
Corrente de funcionamento normal VCC: aproximadamente 35 mA - requer grandes traços de PCB para estabilidade de tensão
Evitar roteamento sob o pacote para montagem suave
Localizar componentes para evitar áreas de concentração de tensão
Evitar áreas com grandes elementos de dissipação de calor, contato mecânico externo, extrusão, puxando e posicionando parafusos deformados durante a instalação

Especificações técnicas

Desempenho	Unidade	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Distância	deg/s	400	400	400	400	400	100
Largura de banda @ 3DB (personalizada)	Hz	90	180	200	200	300	50
Precisão de saída (SPI digital)	pedaços	24	24	24	24	24	24
Taxa de saída (ODR) (personalizada)	Hz	12K	12K	12K	12K	12K	12K
Retardo (customizado)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Estabilidade do viés	deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Estabilidade do viés (1σ 10s)	deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Erro de viés em relação à temperatura (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Fator de escala a 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Repetitividade do fator de escala (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Fator de escala versus temperatura (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Não-linearidade do fator de escala (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Caminhada aleatória angular (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Ruído (de pico para pico)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Sensibilidade ao valor	°/h/g	< 1	< 1	< 1	(3)	< 1	< 1

Parâmetros técnicos adicionais

Tempo de ligação (dados válidos): 750 ms
Frequência de ressonância do sensor: 10,5k-13,5kHz

Adequação ambiental

Impacto (alimentação ligada): 500 g, 1 ms
Resistência ao impacto (desligamento): 10000 g, 10 ms
Vibração (alimentação ligada): 18 g rms (20 Hz a 2 kHz)
Temperatura de funcionamento: -40°C a +85°C
Temperatura de armazenagem: - 55°C a + 125°C
Tensão de alimentação: 5±0,25V
Consumo de corrente: 45 mA
