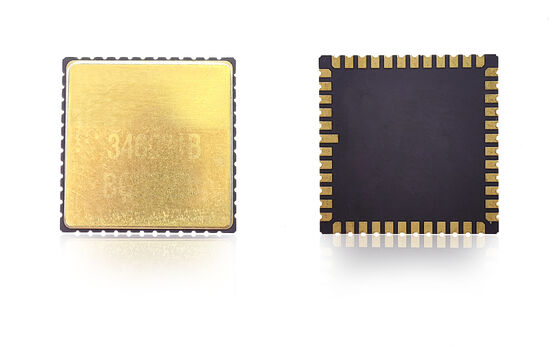

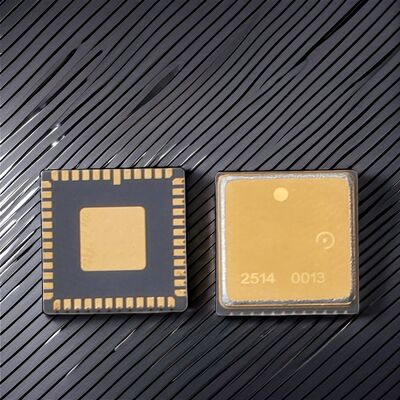

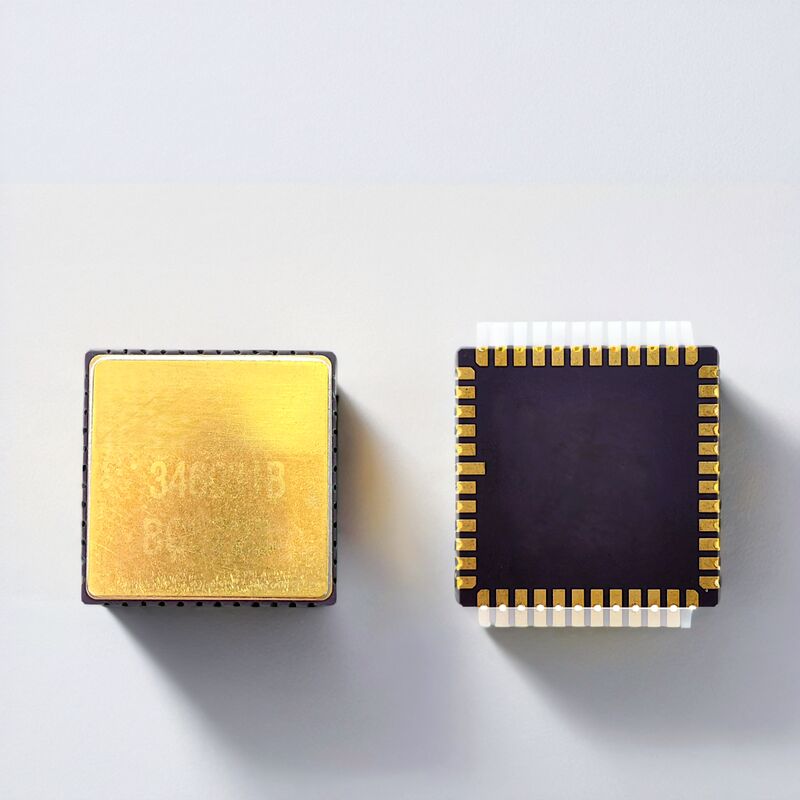

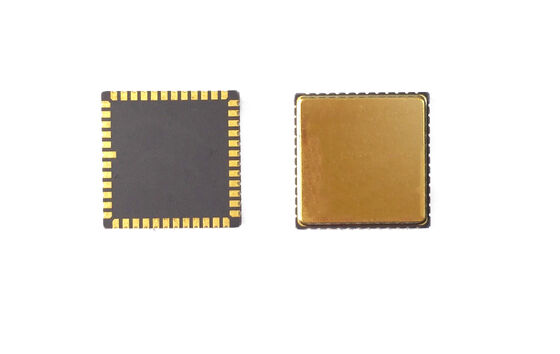

Chip Giroscópio MEMS Sensor de Taxa Angular de Alta Precisão

Nome da marca:	Firepower
Número do modelo:	MGZ318HC-A1
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

400

Estabilidade do viés:

<0,1°/h

Estabilidade de polarização (10s):

<1°/h

Estabilidade de polarização (1s):

<3°/h

Erro de polarização sobre temperatura:

<10°/h

Repetibilidade de viés:

<0,5°/h

Largura de banda @3DB personalizada):

200Hz

Passeio aleatório angular (ARW):

<0,05°/√h

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Descrição do produto

Descrição do Produto

Este chip giroscópio MEMS de alto desempenho oferece medição precisa e estável da taxa angular para sistemas de navegação e controle. Apresentando baixo ruído, baixa deriva e excelente adaptabilidade ambiental, é ideal para controle de voo de UAV, navegação inercial e automação industrial. Projeto

Projeto da PCB:

Os capacitores de desacoplamento para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos, e a resistência equivalente das trilhas deve ser minimizada. As outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG são conectadas ao AVSS _ LN mais próximo e, em seguida, ao terra do sinal através de uma conta magnética. Os capacitores de desacoplamento para VCC e VIO também são colocados próximos aos pinos correspondentes. Quando o VCC está em operação normal, a corrente total será de aproximadamente 35 mA, o que requer uma trilha de PCB larga para garantir a estabilidade da tensão. Para uma montagem suave do dispositivo, tente evitar rotear sob o encapsulamento. Localize os componentes para evitar áreas de concentração de tensão. É necessário evitar grandes elementos de dissipação de calor e áreas com contato mecânico externo, extrusão e tração, bem como áreas onde os parafusos de posicionamento são propensos a empenamento durante a instalação geral.

Parâmetro Técnico

desempenho	Unidade	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Faixa	graus/s	400	400	400	400	400	100
Largura de Banda @3DB (personalizada)	Hz	90	180	200	200	300	50
Precisão de Saída (SPI digital)	bits	24	24	24	24	24	24
Taxa de Saída (ODR) (personalizada)	Hz	12K	12K	12K	12K	12K	12K
Atraso (personalizado)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Estabilidade de Bias	graus/h (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Estabilidade de Bias (1σ 10s)	graus/h (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Erro de Bias sobre temperatura (1σ)	graus/h (1σ)	<5	<5	<10	<30	10	5
Fator de Escala a 25°C	lsb/grau/s	20000	20000	16000	16000	20000	80000
Repetibilidade do Fator de Escala (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Fator de Escala vs Temperatura (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Não linearidade do Fator de Escala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Caminhada Angular Aleatória (ARW)	graus/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruído (Pico a Pico)	graus/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilidade do Valor G	graus/h/g	<1	<1	<1	<3	<1	<1
Tempo de Ligação (dados válidos)	s	750m
Frequência de Ressonância do Sensor	hz	10.5k-13.5K
Adequação Ambiental
Impacto (ligado)	500g , 1ms
Resistência ao Impacto (desligado)	10000g , 10ms
Vibração (ligado)	18g rms (20Hz a 2kHz)
Temperatura de Trabalho	-40ºC----+85ºC
Temperatura de Armazenamento	-55ºC----+125ºC
Tensão de Alimentação	5±0.25V
Consumo de Corrente	45ma
