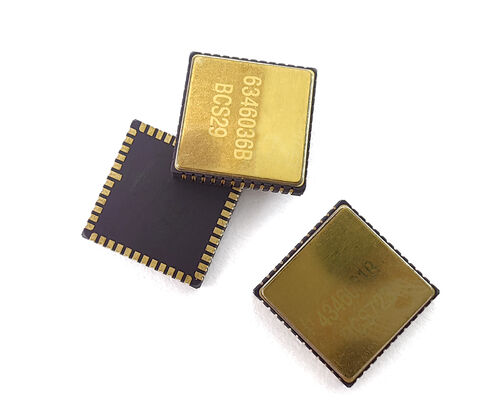

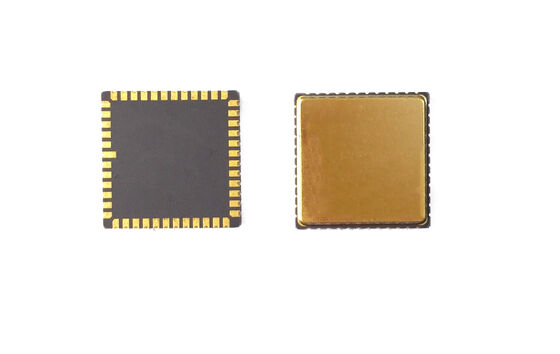

Chip giroscópio MEMS de alta precisão 1 eixo sensor de taxa angular para controle industrial

Nome da marca:	Firepower
Número do modelo:	MGZ318HC-A1
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

400 graus/s

Estabilidade do viés:

<0,1°/h

Largura de banda:

200Hz

Caminhada aleatória angular:

<0,05°/√h

Precisão da saída:

24 bits

Temperatura de trabalho:

-40ºC a +85ºC

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Destacar:

Chipe giroscópio MEMS de 1 eixo

sensor de taxa angular de controlo industrial

giroscópio de fibra óptica de alta precisão

Descrição do produto

Sensor Giroscópio MEMS de Alta Precisão, Eixo 1, Sensor de Taxa Angular para Controle Industrial

Visão Geral do Produto

Nosso chip giroscópio MEMS é um sensor de taxa angular de alta precisão projetado para aplicações exigentes de detecção de movimento e navegação. Com baixo desvio de bias, alta estabilidade e forte resistência a choques e vibrações, garante desempenho confiável em ambientes complexos. Seu design compacto e interfaces digitais permitem fácil integração em sistemas IMU, UAV e robótica. Personalização OEM está disponível para atender às suas necessidades exatas.

Diretrizes de Design de PCB

Capacitores de desacoplamento para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos
Minimizar a resistência equivalente das trilhas
As outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG são conectadas ao AVSS_LN mais próximo e, em seguida, ao terra do sinal através de um bead magnético
Capacitores de desacoplamento para VCC e VIO colocados próximos aos pinos correspondentes
Corrente de operação normal VCC: aproximadamente 35 mA - requer trilhas de PCB largas para estabilidade de tensão
Evitar roteamento sob o pacote para montagem suave
Localizar componentes para evitar áreas de concentração de estresse
Evitar grandes elementos de dissipação de calor e áreas com contato mecânico externo, extrusão, tração ou empenamento durante a instalação

Especificações Técnicas

Desempenho	Unidade	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Faixa	graus/s	400	400	400	400	400	100
Largura de Banda @3DB (personalizada)	Hz	90	180	200	200	300	50
Precisão de saída (SPI digital)	bits	24	24	24	24	24	24
Taxa de saída (ODR) (personalizada)	Hz	12K	12K	12K	12K	12K	12K
Atraso (personalizado)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Estabilidade de Bias	graus/h(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Estabilidade de Bias (1σ 10s)	graus/h(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Erro de Bias sobre temperatura (1σ)	graus/h(1σ)	<5	<5	<10	<30	10	5
Fator de escala a 25°C	lsb/graus/s	20000	20000	16000	16000	20000	80000
Repetibilidade do fator de escala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Fator de escala vs temperatura (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Não linearidade do fator de escala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Caminhada Aleatória Angular (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruído (Pico a Pico)	graus/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilidade ao Valor G	°/hr/g	<1	<1	<1	<3	<1	<1
