Fabricante de Chip Giroscópio MEMS Baixo Ruído Alta Precisão para Automação Industrial

Nome da marca:	Firepower
Número do modelo:	MGZ318HC-A1
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

400 graus/s

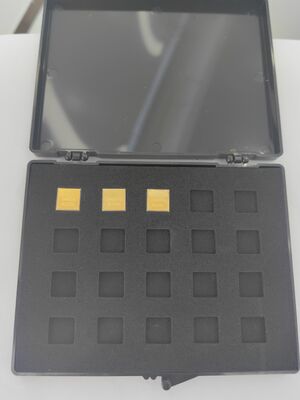

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Descrição do produto

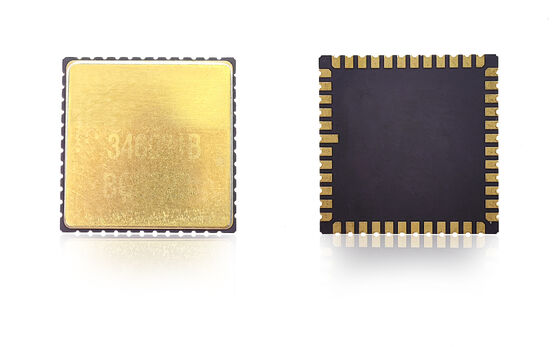

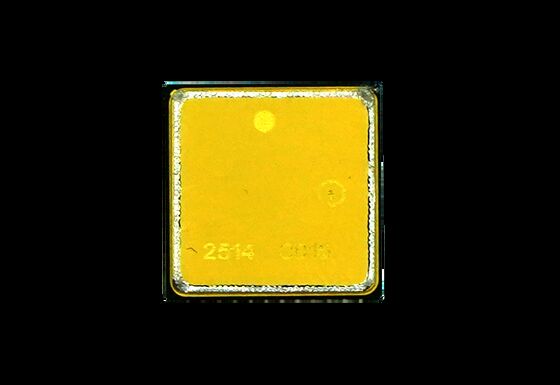

Fabricante de Chip Giroscópio MEMS Baixo Ruído Alta Precisão para Automação Industrial

Visão Geral do Produto

Projetado para sistemas avançados de navegação e controle, este chip giroscópio MEMS fornece medição precisa de velocidade angular com baixo desvio e alta confiabilidade. É amplamente utilizado em VANTs, robótica e sistemas de automação onde estabilidade e precisão são críticas. Integração flexível e serviços OEM estão disponíveis.

Diretrizes de Design de PCB

Capacitores de desacoplamento para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos
Minimizar a resistência equivalente das trilhas
Conectar as outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG ao AVSS_LN mais próximo e, em seguida, ao terra do sinal através de um bead magnético
Colocar capacitores de desacoplamento para VCC e VIO próximos aos pinos correspondentes
Garantir trilhas de PCB largas para VCC (aproximadamente 35 mA de corrente durante a operação normal)
Evitar roteamento sob o pacote para montagem suave
Localizar componentes para evitar áreas de concentração de estresse
Evitar áreas com elementos de dissipação de calor grandes, contato mecânico externo, extrusão, tração e zonas de deformação por parafuso de posicionamento

Especificações Técnicas

Desempenho	Unidade	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Faixa	graus/s	400	400	400	400	400	100
Largura de Banda @3DB (personalizada)	Hz	90	180	200	200	300	50
Precisão de Saída (SPI digital)	bits	24	24	24	24	24	24
Taxa de Saída (ODR) (personalizada)	Hz	12K	12K	12K	12K	12K	12K
Atraso (personalizado)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Estabilidade de Bias	graus/h(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Estabilidade de Bias (1σ 10s)	graus/h(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Erro de Bias sobre temperatura (1σ)	graus/h(1σ)	<5	<5	<10	<30	10	5
Fator de Escala a 25°C	lsb/graus/s	20000	20000	16000	16000	20000	80000
Repetibilidade do Fator de Escala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Fator de Escala vs Temperatura (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Não linearidade do Fator de Escala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Caminhada Aleatória Angular (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruído (Pico a Pico)	graus/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilidade do Valor G	°/hr/g	<1	<1	<1	<3	<1	<1
