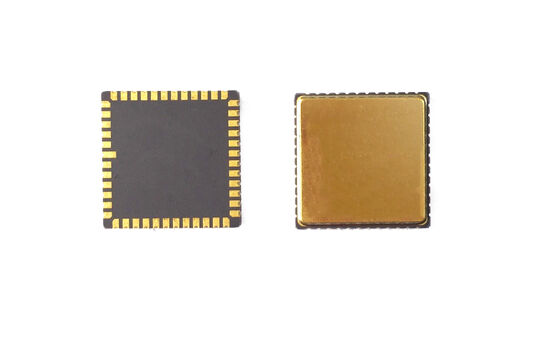

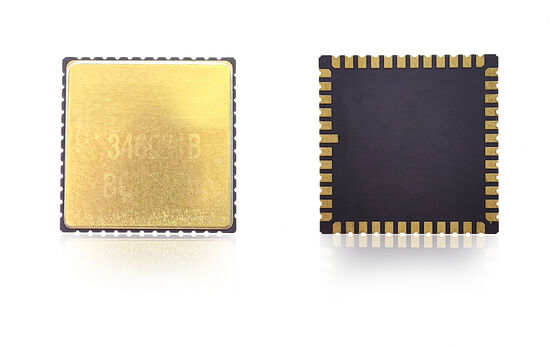

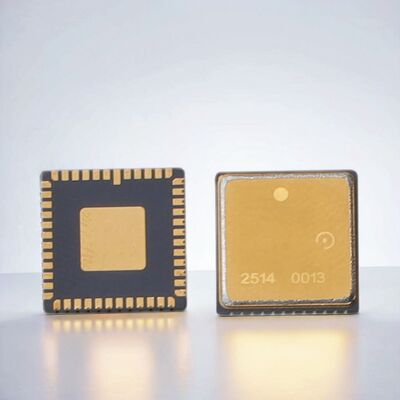

MGZ318HC-A1 MEMS Angular Rate Sensor Chip para sistema de controle de voo de UAV

Name: MGZ318HC-A1 MEMS Angular Rate Sensor Chip para sistema de controle de voo de UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	MGZ318HC-A1
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

400

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Descrição do produto

MGZ318HC-A1 Sensor de Taxa Angular MEMS para Sistema de Controle de Voo de UAV

Visão Geral do Produto

Nosso chip de giroscópio MEMS é otimizado para aplicações IMU e INS de alto desempenho. Com baixa instabilidade de bias e forte resistência à vibração, ele fornece dados precisos e estáveis para sistemas de navegação e controle. O tamanho compacto e as interfaces flexíveis facilitam a integração em várias plataformas.

Diretrizes de Design de PCB

Capacitores de desacoplamento para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos
Minimizar a resistência equivalente das trilhas
Conectar as outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG ao AVSS_LN mais próximo e, em seguida, ao terra do sinal através de um bead magnético
Colocar capacitores de desacoplamento para VCC e VIO próximos aos pinos correspondentes
A operação normal de VCC requer aproximadamente 35 mA de corrente - use trilhas de PCB largas para estabilidade de tensão
Evitar roteamento sob o encapsulamento para montagem suave
Localizar componentes para evitar áreas de concentração de estresse
Evitar grandes elementos de dissipação de calor e áreas com contato mecânico externo, extrusão e tração
Evitar áreas onde os parafusos de posicionamento são propensos a empenamento durante a instalação

Especificações Técnicas

Desempenho	Unidade	MGZ318HC-A1
Faixa	graus/s	400
Largura de Banda @3DB (personalizada)	Hz	200
Precisão de saída (SPI digital)	bits	24
Taxa de saída (ODR) (personalizada)	Hz	12K
Atraso (personalizado)	ms	<1.5
Estabilidade de bias	graus/h(1σ)	<0.1
Estabilidade de bias (1σ 10s)	graus/h(1σ)	<1
Erro de bias sobre temperatura (1σ)	graus/h(1σ)	<10
Fator de escala a 25°C	lsb/graus/s	16000
Repetibilidade do fator de escala (1σ)	ppm(1σ)	<20ppm
Fator de escala vs temperatura (1σ)	ppm(1σ)	<150ppm
Não linearidade do fator de escala (1σ)	ppm	<150ppm
Caminhada angular aleatória (ARW)	°/√h	<0.05
Ruído (Pico a Pico)	graus/s	<0.35
Sensibilidade ao valor G	°/h/g	<1
Tempo de energização (dados válidos)	s	750m
Frequência de ressonância do sensor	hz	10.5k-13.5K

Especificações Ambientais

Impacto (ligado): 500g, 1ms

Resistência ao impacto (desligado): 10000g, 10ms

Vibração (ligado): 18g rms (20Hz a 2kHz)

Temperatura de trabalho: -40°C a +85°C

Temperatura de armazenamento: -55°C a +125°C

Tensão de alimentação: 5±0.25V

Consumo de corrente: 45mA

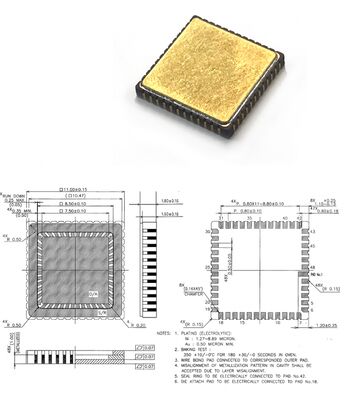

Instruções de Instalação
