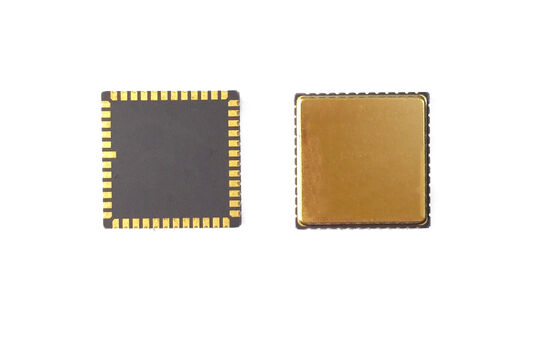

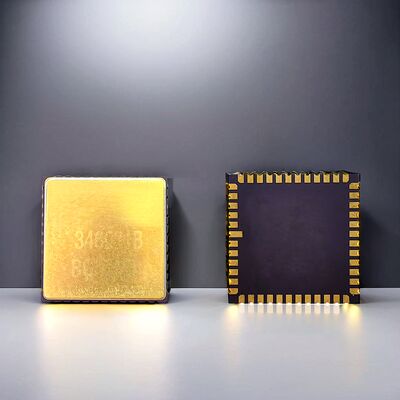

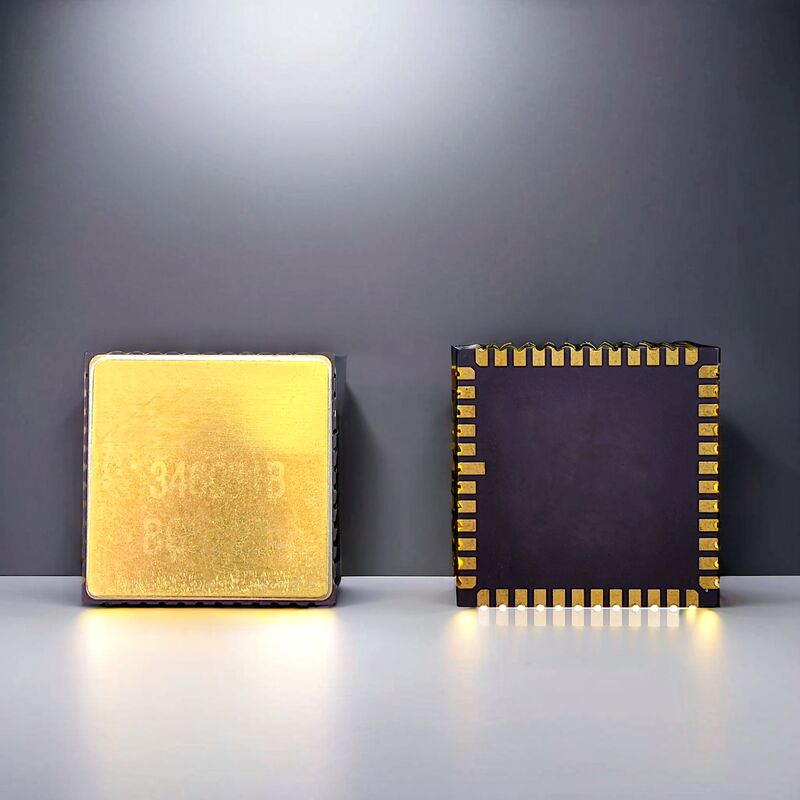

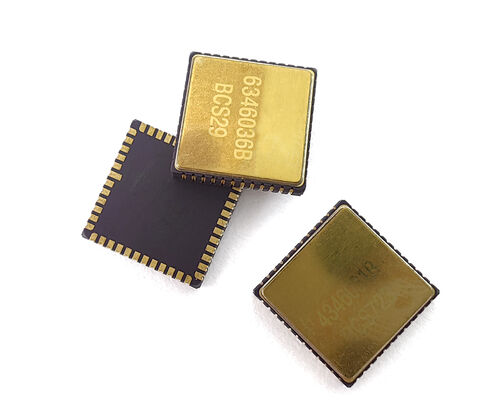

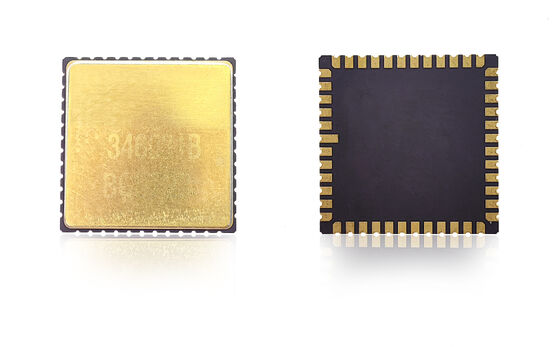

Fábrica Direta de Chips Giroscópios MEMS Disponível OEM Entrega Rápida

Nome da marca:	Firepower
Número do modelo:	MGZ318HC-A1
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

400 graus/s

Estabilidade do viés:

<0,1°/h

Largura de banda:

200Hz

Caminhada aleatória angular:

<0,05°/√h

Precisão da saída:

24 bits

Temperatura de trabalho:

-40ºC a +85ºC

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/mês

Descrição do produto

Chip giroscópio MEMS - OEM direto da fábrica disponível com entrega rápida

Visão geral do produto

Com tecnologia MEMS avançada, este chip giroscópio fornece dados precisos e confiáveis de taxa angular para navegação e controle.A sua baixa deriva e alta estabilidade tornam-na adequada para aplicações exigentes como a aeroespacial, robótica e sistemas autónomos.

Diretrizes de conceção de PCB

Os condensadores de desacoplamento para pinos VCP, VREF, VBUF e VREG devem ser colocados o mais perto possível dos pinos
Minimizar a resistência equivalente dos traços
Conectar outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG ao AVSS_LN mais próximo e, em seguida, para sinalizar a terra via esferas magnéticas
Colocar os condensadores de desacoplamento para VCC e VIO perto dos pinos correspondentes
O VCC requer grandes traços de PCB para garantir a estabilidade da tensão (cerca de 35 mA de corrente durante a operação normal)
Evitar roteamento sob o pacote para montagem suave
Localizar componentes para evitar áreas de concentração de tensão
Evitar grandes elementos de dissipação de calor e áreas com contato mecânico externo, extrusão e puxagem
Evitar áreas onde os parafusos de posicionamento são propensos a deformar durante a instalação

Especificações técnicas

Desempenho	Unidade	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Distância	deg/s	400	400	400	400	400	100
Largura de banda @ 3DB (personalizada)	Hz	90	180	200	200	300	50
Precisão de saída (SPI digital)	pedaços	24	24	24	24	24	24
Taxa de saída (ODR) (personalizada)	Hz	12K	12K	12K	12K	12K	12K
Retardo (customizado)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Estabilidade do viés	deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Estabilidade do viés (1σ 10s)	deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Erro de viés em relação à temperatura (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Fator de escala a 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Repetitividade do fator de escala (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Fator de escala versus temperatura (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Não-linearidade do fator de escala (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Caminhada aleatória angular (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Ruído (de pico para pico)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Sensibilidade ao valor	°/h/g	< 1	< 1	< 1	(3)	< 1	< 1
