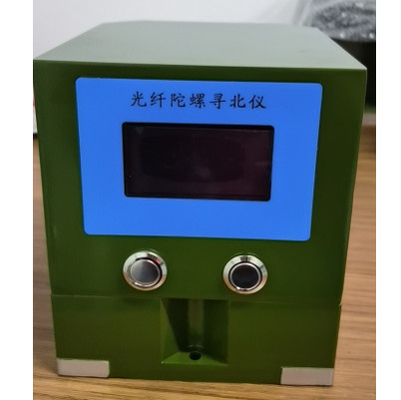

0.1deg relação norte procurando norte do sensor Rs422 dos machados do giroscópio 3

norte procurando da fibra do sensor da precisão do norte 0.1deg que encontra o sensor

Exigências ambientais

1) Temperatura de trabalho: -40℃~+65℃;

2) Temperatura de armazenamento: -45℃~+70℃.

3) Areia e poeira: Sob as condições da areia e da poeira especificadas no artigo 2 de GJB150.12, as seguintes condições não ocorrerão no inventor norte do giroscópio da fibra ótica:

a. A organização está demasiado apertada, colado ou funcionar mal;

b. Os componentes elétricos são procurados um caminho mais curto ou não podem trabalhar normalmente;

c. As peças mecânicas internas são empoeiradas.

4) Névoa de sal

O inventor norte do giroscópio da fibra ótica deve estar conformes as condições do pulverizador de sal de GJB150.11.

5) Circunstâncias ambientais úmidas e quentes

Humidade relativa: 95%; temperatura: 30±2  C; tempo de armazenamento 72 horas.

A resistência de isolação não deve ser menos de 2 MΩ, a superfície de metal não deve ser corroída, e o revestimento não deve ser empolado ou descascado fora, e pode trabalhar normalmente.

6) Ambiente da vibração

Exigências de varredura sinusoidaas do ambiente da vibração

Escala de frequência: 5Hz~5.5Hz, deslocamento da vibração (amplitude dobro) 25.4mm

Escala de frequência: 5.5Hz~200Hz, aceleração 1.5g da vibração;

Tempo da varredura: 12min;

Sentido da vibração: 3 machados (X linha central, linha central de Y, linha central de Z);

Cada linha central: 2h;

7) Condições ambientais do impacto

Forma de onda do impacto: pulso do metade-seno

Aceleração máxima: 20g, largura de pulso 11ms,

Número de impactos pela linha central (X-linha central, Y-linha central, Z-linha central): 3

8) Condições ambientais do impacto

Aceleração máxima: 10g

Largura de pulso: 16ms

Taxa de colisão: linha central vertical 80 vezes/minuto

Tempos da colisão: épocas 1000±10

Sentido da colisão: plano vertical da instalação

9) Exigências ambientais para carros de esportes

O carro de esportes da estrada tem uma milhagem de 500 quilômetros. em:

Estrada da estrada de terra e do cascalho: A velocidade é 20-30 km/h, 300 quilômetros.

Estrada asfaltada e estrada concreta: a velocidade de veículo é 30-40 km/h, 200 quilômetros.

10) Compatibilidade eletromagnética

A compatibilidade eletromagnética refere as exigências relevantes de GJB151A-97 “exigências eletromagnéticas da emissão e da sensibilidade para o equipamento militar e os subsistemas”.

11) Campo magnético

As características de desempenho do inventor norte do giroscópio sob a condição da intensidade da indução magnética (3±0.5) de ×10-4T devem cumprir as exigências do índice técnico.

Desempenho elétrico

1) Resistência de isolação

A resistência de isolação entre os circuitos independentes do inventor norte do giroscópio, e entre o circuito e o alojamento não deve ser menos de 100 MΩ sob circunstâncias atmosféricas padrão.

Dimensão

Relação externo

1.1.1 com entrada de poder 24V±4V.

1.1.2 com função de saída da porta de série, a saída da porta de série é definida como segue:

O porto de comunicação externo adota o formulário da relação RS422 de série, com 1 bocado de começo, 8 bocados de dados, 1 bocado de parada, nenhuma paridade, e uma taxa de transmissão de 9600bps. Os dados estão no formato de ASIC.
