Reemplaço da unidade de medição da inércia da IMU Stim300 de 6 eixos

Nome da marca:	Firepower
Número do modelo:	IMU6-1
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000pcs

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Nome do produto:

Giro IMU para UAV

Medida da escala do giroscópio:

450deg/s

Estabilidade do viés:

0,3 °/h

Não linearidade do fator de escala:

150ppm

Repetibilidade do Fator de Escala (1σ):

20PPM

Faixa de medição do acelerômetro (personalizável):

± 10g

Estabilidade do viés @10s:

00,05 mg

largura de banda do DB 3:

100Hz

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

1000pcs

Destacar:

Positioner da linha central da plataforma giratória único

Único Positioner da linha central que inclina o tipo

Inclinando o tipo único banco do teste da linha central

Descrição do produto

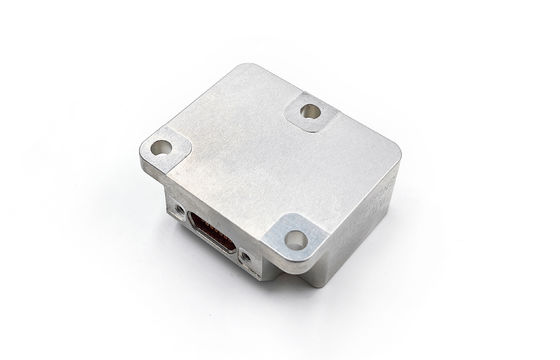

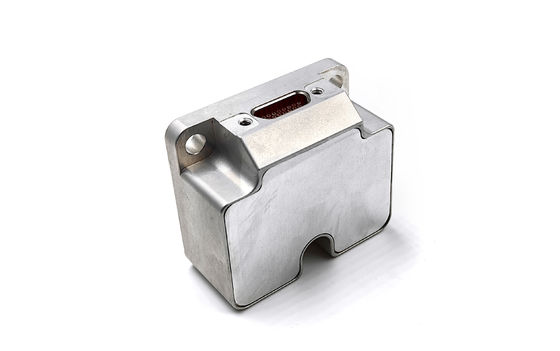

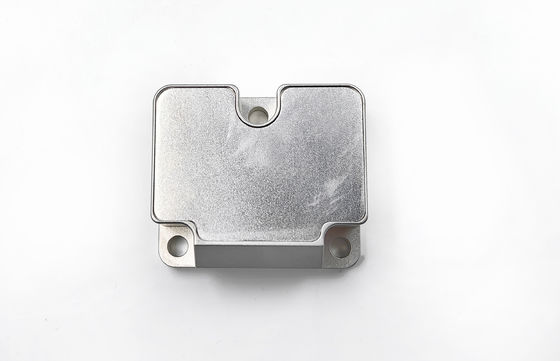

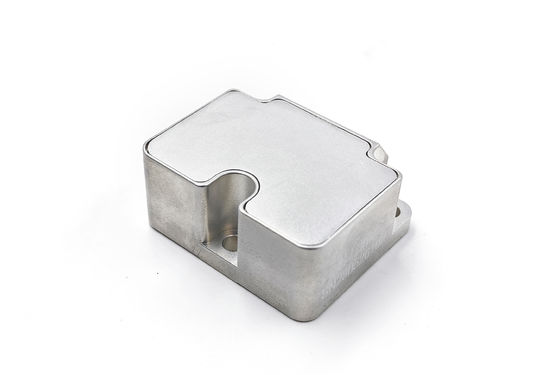

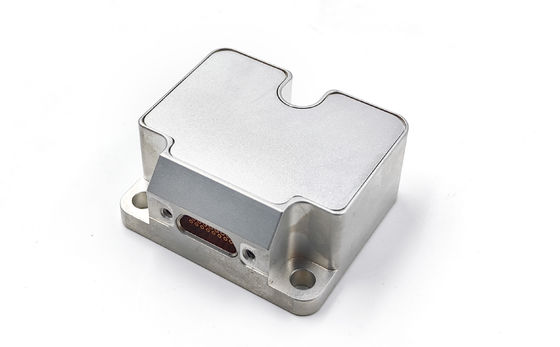

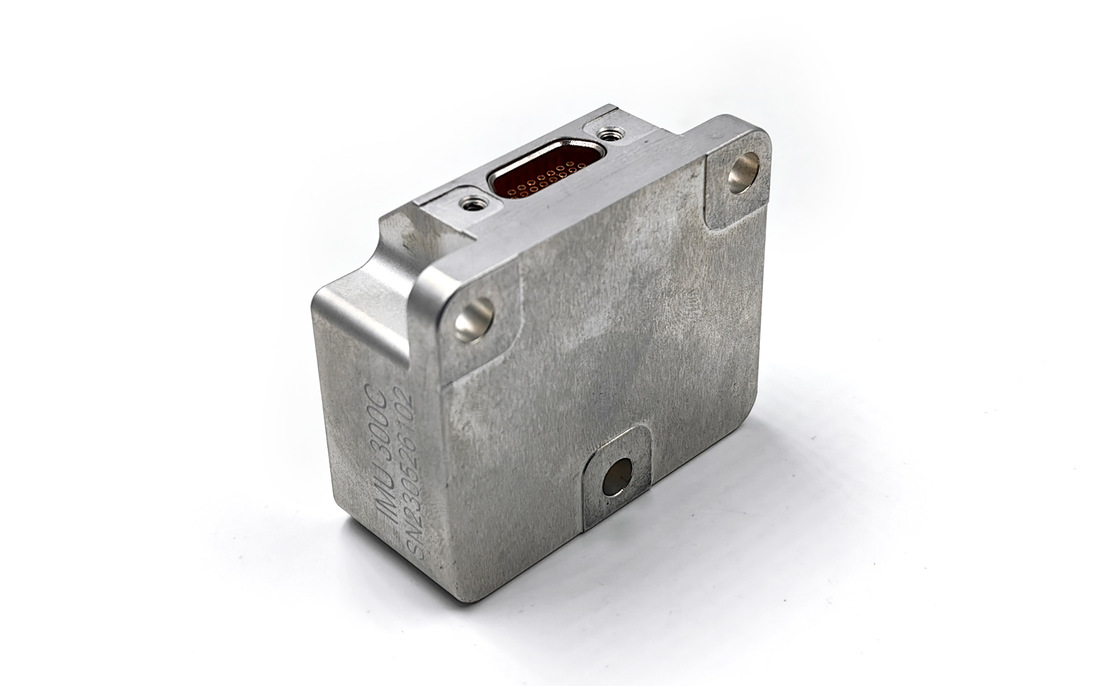

Unidade de Medição Inercial (IMU) de 6 eixos econômica para substituição do Stim300

Esta Unidade de Medição Inercial (IMU) MEMS integra um giroscópio de três eixos, acelerômetro de três eixos, inclinômetro de três eixos, sensor de temperatura e placa de processamento de sinal em um sistema compacto e robusto. Ele mede a taxa angular, aceleração e inclinação de um transportador com alta precisão e emite dados compensados (temperatura, desalinhamento, erros não lineares) via RS-422. Ideal para navegação, controle de atitude e estabilização, esta IMU MEMS oferece uma substituição econômica e de alto desempenho para STIM300 em UAVs, veículos e plataformas industriais.

Principais Parâmetros Técnicos

Especificações do Giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Faixa de medição (personalizável)	°/s	±400	±400	±400	±2000
Estabilidade de polarização em execução (@ variância de Allan)	°/h	0.3	0.1	0.05	1
Estabilidade de polarização @10s (suavização de 10s, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade de polarização em temperatura total	°/h	10	3	2	18
Caminhada aleatória angular	°/√h	0.15	0.1	0.02	0.3
Repetibilidade de polarização (1σ)	°/h	1	0.5	0.3	2
Sensibilidade de aceleração de polarização	°/h/g	1	1	1	2
Não linearidade do fator de escala (1σ)	ppm	150	150	150	300
Repetibilidade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Indicadores técnicos do acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Faixa de medição (personalizável)	g	±10	±30	±50	±80
Estabilidade de polarização em execução (Variância de Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Estabilidade de polarização @10s	mg	0.05	0.2	0.5	1
Estabilidade de polarização em temperatura total	mg	1	3	5	15
Caminhada aleatória angular	m/s/√h	0.001	0.002	0.005	0.01
Repetibilidade de polarização (1σ)	mg	0.1	0.5	1	2
Repetibilidade do fator de escala (1σ)	ppm	200	200	200	200
Não linearidade do fator de escala (1σ)	ppm	50	100	200	300
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	100	100	100	100

Especificação do ângulo de inclinação (não configurado por padrão, opcional)

Parâmetro	Unidade	IMU6-1y-x
Faixa de medição (personalizável)	g	±1.7
Estabilidade de polarização (suavização de 1s)	mg	0.5
Caminhada aleatória	m/s/√h	0.08
Não linearidade do fator de escala	ppm	100

Características elétricas

Parâmetro	Unidade	IMU6-1y-x
Tensão	V	5
Consumo de energia	W	2
Ondulação	mV	100

Adaptabilidade ambiental

Parâmetro	Unidade	IMU6-1y-x
Temperatura de operação	℃	-45~85
Temperatura de armazenamento	℃	-55~105
Vibração	--	10~2000Hz,6.06g
Impacto	--	1000g,0.1ms

Outras especificações

Parâmetro	Unidade	IMU6-1y-x
Peso	g	55±5
