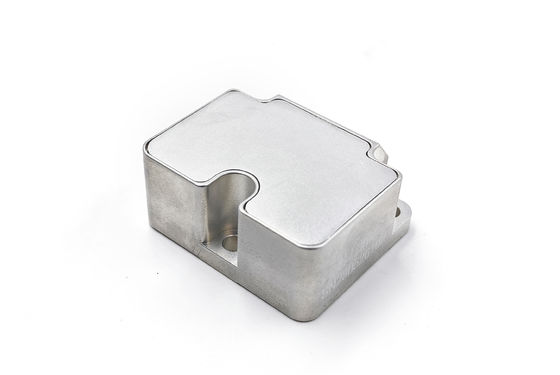

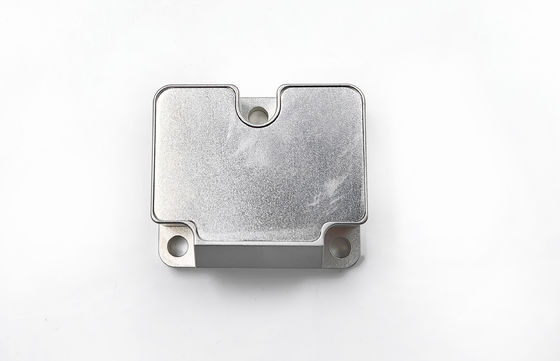

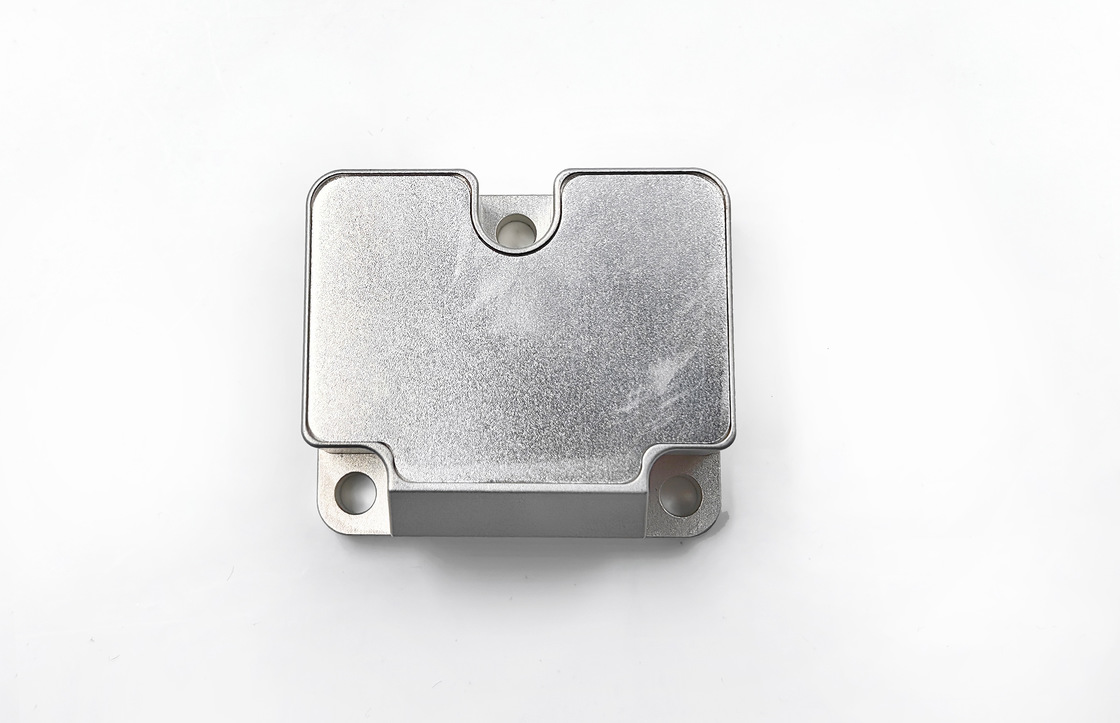

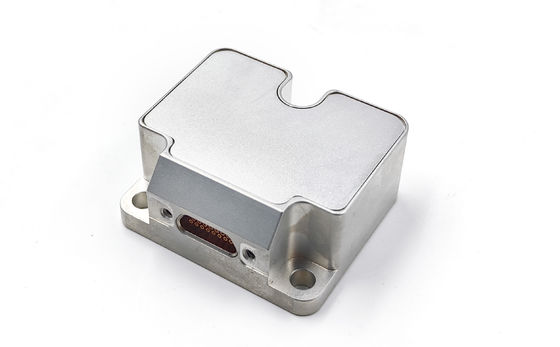

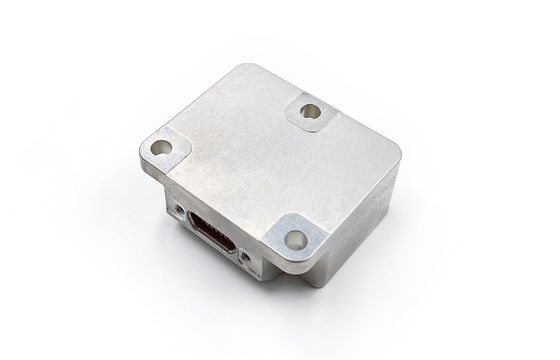

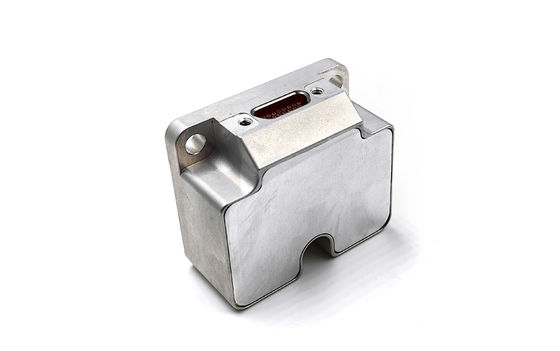

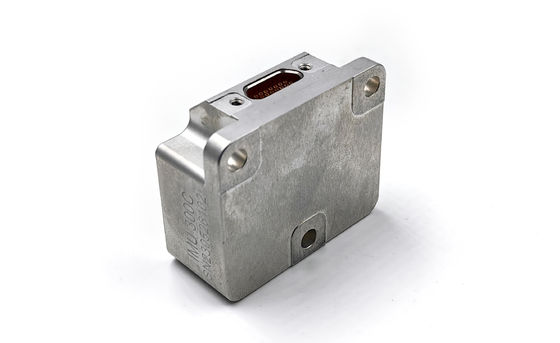

Unidade de Medição Inercial de 6 Eixos de Grau Tático com Compensação de Temperatura para INS

Unidade de Medição Inercial de 6 Eixos de Grau Tático com Compensação de Temperatura para INS

Nome da marca:	Firepower
Número do modelo:	IMU6-1
MOQ:	1
Condições de pagamento:	T/t, l/c
Capacidade de abastecimento:	1000pcs

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Faixa de medição:

±400º/s

Estabilidade de polarização durante a execução do giroscópio:

0,3 °/h

Estabilidade de viés @10s (10s lisos, 1σ, temperatura ambiente):

3°/h

Alcance do acelerômetro:

10g

Estabilidade de desvio ac:

00,02 mg

Interface de comunicação:

RS422

Peso:

55g

largura de banda do DB 3:

250hz

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

1000pcs

Destacar:

Inclinando o tipo - 2 linha central Rate Table

Linha central Rate Table do teste 2 da câmara

Descrição do produto

Unidade de Medição Inercial Tática de 6 Eixos com Compensação de Temperatura para INS

A Unidade de Medição Inercial MEMS é um pacote de sensores de nível de navegação totalmente integrado. Ele mede a taxa angular de 3 eixos, aceleração e inclinação, aplica compensação de erros avançada e emite dados através de RS-422 usando protocolos padrão. Seu design compacto e robusto o torna adequado para controle de atitude, navegação inercial e monitoramento de movimento em VANTs, veículos industriais e plataformas aeroespaciais, oferecendo uma substituição STIM300 econômica com alta confiabilidade e precisão.

Principais Parâmetros Técnicos

Especificações do Giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Faixa de medição (personalizável)	°/s	±400	±400	±400	±2000
Estabilidade de polarização em execução (@ variância de Allan)	°/h	0.3	0.1	0.05	1
Estabilidade de polarização @10s (suavização de 10s, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade de polarização em temperatura total	°/h	10	3	2	18
Caminhada Aleatória Angular	°/√h	0.15	0.1	0.02	0.3
Repetibilidade de polarização (1σ)	°/h	1	0.5	0.3	2
Sensibilidade de aceleração de polarização	°/h/g	1	1	1	2
Não linearidade do fator de escala (1σ)	ppm	150	150	150	300
Repetibilidade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Indicadores Técnicos do Acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Faixa de medição (personalizável)	g	±10	±30	±50	±80
Estabilidade de polarização em execução (Variância de Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Estabilidade de polarização @10s	mg	0.05	0.2	0.5	1
Estabilidade de polarização em temperatura total	mg	1	3	5	15
Caminhada Aleatória Angular	m/s/√h	0.001	0.002	0.005	0.01
Repetibilidade de polarização (1σ)	mg	0.1	0.5	1	2
Repetibilidade do fator de escala (1σ)	ppm	200	200	200	200
Não linearidade do fator de escala (1σ)	ppm	50	100	200	300
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	100	100	100	100

Especificação do Ângulo de Inclinação (não configurado por padrão, opcional)

Parâmetro	Unidade	IMU6-1y-x
Faixa de medição (personalizável)	g	±1.7
Estabilidade de polarização (suavização de 1s)	mg	0.5
Caminhada aleatória	m/s/√h	0.08
Não linearidade do fator de escala	ppm	100

Características Elétricas

Parâmetro	Unidade	IMU6-1y-x
Tensão	V	5
Consumo de energia	W	2
Ondulação	mV	100

Adaptabilidade Ambiental

Parâmetro	Unidade	IMU6-1y-x
Temperatura de operação	℃	-45~85
Temperatura de armazenamento	℃	-55~105
Vibração	--	10~2000Hz,6.06g
Impacto	--	1000g,0.1ms

Outras Especificações

Parâmetro	Unidade	IMU6-1y-x
Peso	g	55±5
