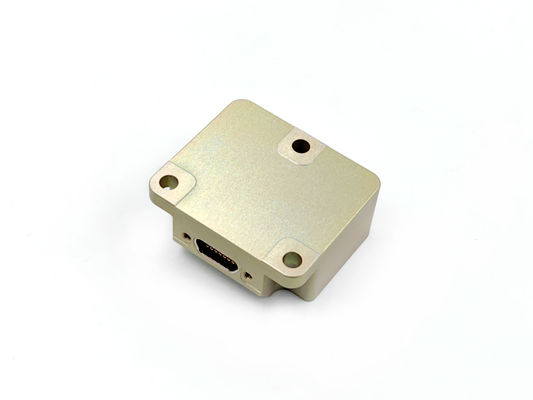

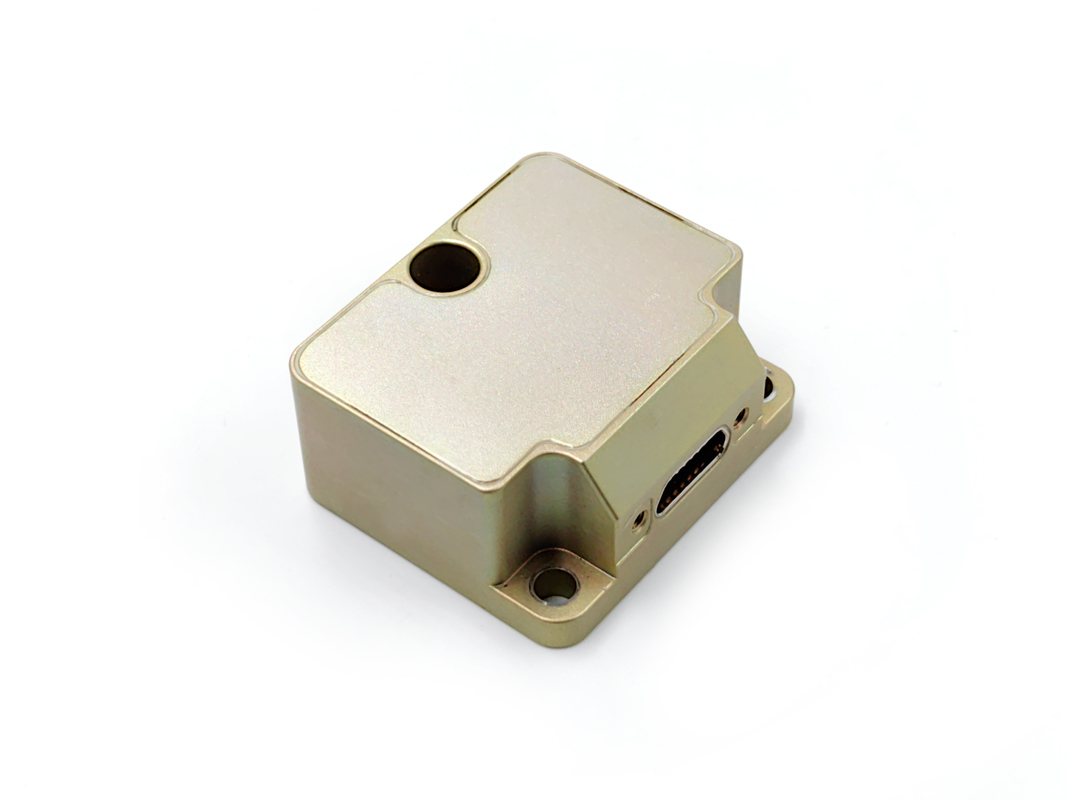

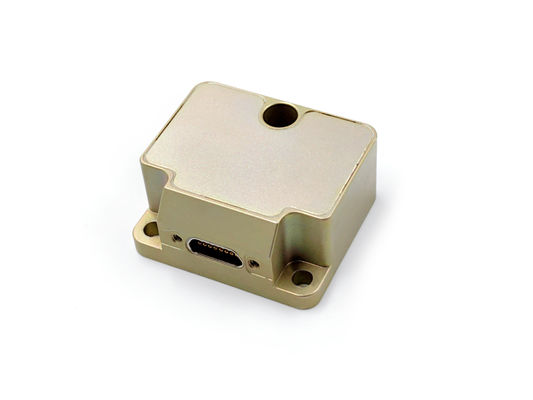

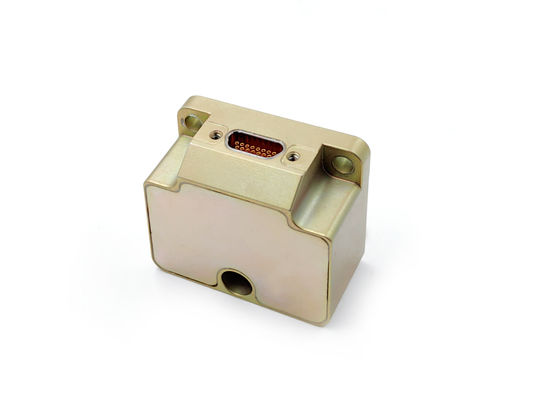

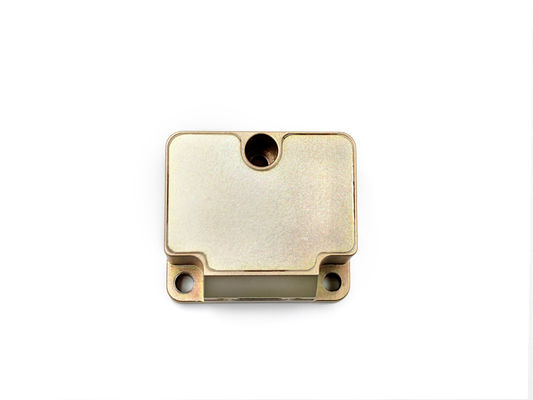

IMU MEMS de baixo ruído para fabricante de drones

Nome da marca:	Firepower
Número do modelo:	IMU6-1A
MOQ:	1
Condições de pagamento:	T/t, l/c
Capacidade de abastecimento:	1000pcs

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Estabilidade de viés na execução (@ allan variação):

0.1°/h

Escala do giroscópio:

±400º/s

Caminhada aleatória angular:

0,15°/√h

Escala do acelerômetro:

± 30

Estabilidade de polarização do acelerômetro:

00,05 mg

largura de banda do DB 3:

200Hz

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

1000pcs

Destacar:

plataforma giratória da linha central 15kg 1

1 plataforma giratória 22V da linha central

1 plataforma giratória 50Hz da linha central

Descrição do produto

IMU MEMS de baixo ruído para fabricantes de drones

Parâmetros técnicos principais

Especificações do giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervalo de medição (personalizável)	°/s	± 400	± 400	± 400	± 2000
Estabilidade do viés de execução ((@ variância Allan)	°/h	0.3	0.1	0.05	1
Estabilidade do viés @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade do viés na temperatura máxima	°/h	10	3	2	18
Caminhada angular aleatória	°/√h	0.15	0.1	0.02	0.3
Repetitividade do viés (1σ)	°/h	1	0.5	0.3	2
Sensibilidade à aceleração de viés	°/h/g	1	1	1	2
Fator de escala não linearidade ((1σ)	ppm	150	150	150	300
Repetitividade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Indicadores técnicos do acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervalo de medição (personalizável)	g	± 10	± 30	± 50	± 80
Estabilidade do preconceito durante a execução (variância de Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Estabilidade do viés @10s	mg	0.05	0.2	0.5	1
Estabilidade do viés na temperatura máxima	mg	1	3	5	15
Caminhada angular aleatória	m/s/√h	0.001	0.002	0.005	0.01
Repetitividade do viés (bias)	mg	0.1	0.5	1	2
Repetitividade do fator de escala (1σ)	ppm	200	200	200	200
Fator de escala não linearidade ((1σ)	ppm	50	100	200	300
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	100	100	100	100

Especificação do ângulo de inclinação (não configurado por padrão, opcional)

Parâmetro	Unidade	IMU6-1y-x
Intervalo de medição (personalizável)	g	± 17
Estabilidade do viés (1s de suavização)	mg	0.5
Random walk	m/s/√h	0.08
Fator de escala não linearidade	ppm	100

Características elétricas

Parâmetro	Unidade	IMU6-1y-x
Voltagem	V	5
Consumo de energia	W	2
Ripple	mV	100

Adaptabilidade ao ambiente

Parâmetro	Unidade	IMU6-1y-x
Temperatura de funcionamento	°C	-45 ~ 85
Temperatura de armazenamento	°C	-55~105
Vibração	- Não.	10 ~ 2000 Hz,60,06 g
Impacto	- Não.	1000 g,0.1 ms

Outras especificações

Parâmetro	Unidade	IMU6-1y-x
Peso	g	55 ± 5

MEMS IMUÉ um sistema totalmente integrado que combinaGiroscópio, acelerômetro, inclinômetro, sensor de temperatura e eletrônicos de processamento. Ele forneceMedidas de velocidade angular, aceleração e inclinação em 3 eixos em tempo realCompatível e leve, transmite dados através deRS-422Para facilitar a integração.Aeronáutica, defesa e navegação de veículos autônomos, esta UIM serve como umSubstituição direta do STIM300, proporcionando um desempenho fiável e estável em condições adversas.

Desenho de contorno
