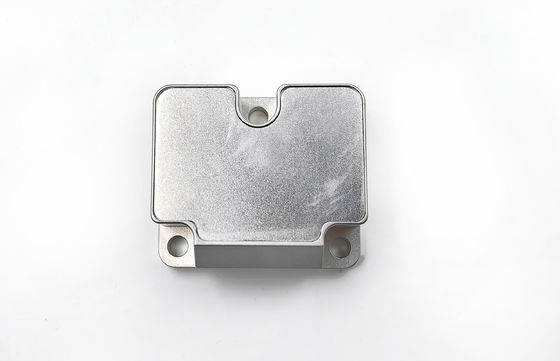

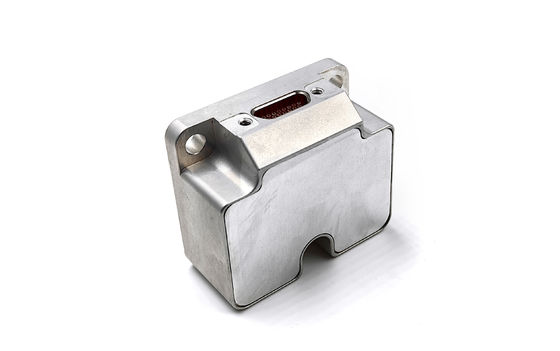

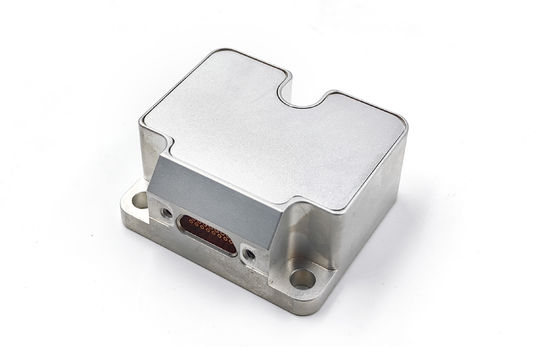

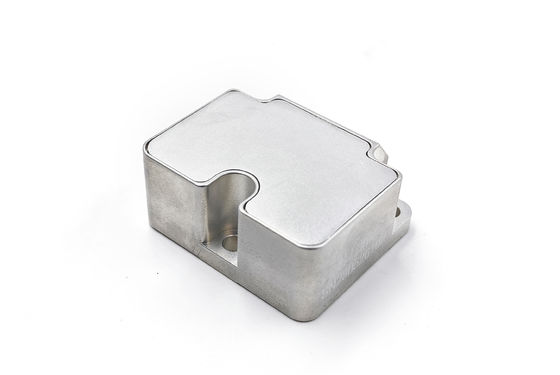

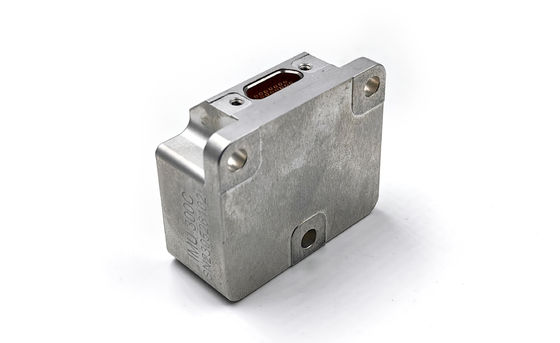

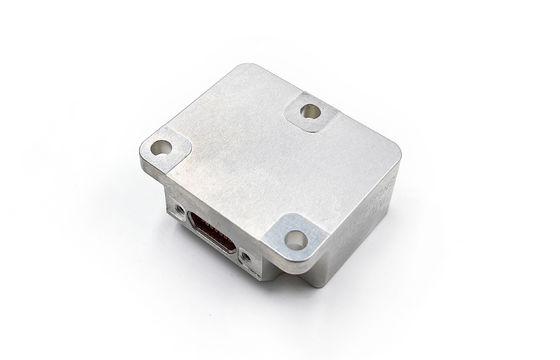

Produtor da China Stim300 IMU de grau tático com estabilidade giroscópica de 0,05 deg/h

Nome da marca:	Firepower
Número do modelo:	IMU6-1B
MOQ:	1
Condições de pagamento:	L/c, t/t
Capacidade de abastecimento:	1000pcs

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Faixa Gryo:

± 400°/s

Alcance do acelerômetro:

±50g

Estabilidade do viés em execução:

0,05 °/h

Estabilidade de polarização @10s (10s suave, 1σ, temperatura ambiente:

0,5 °/h

Caminhada aleatória angular:

00,02°/√h

Repetitividade do viés (1σ):

0,3 °/h

Fator de escala não linearidade ((1σ):

150ppm

largura de banda do DB 3:

150 Hz

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

1000pcs

Destacar:

Plataforma giratória da linha central da posição única

Plataforma giratória da linha central de 50 laços única

Plataforma giratória da linha central da câmara da temperatura única

Descrição do produto

Produtor da China Stim300 IMU de grau tático com estabilidade giroscópica de 0,05 deg/h

Parâmetros técnicos principais

Especificações do giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervalo de medição (personalizável)	°/s	± 400	± 400	± 400	± 2000
Estabilidade do viés de execução ((@ variância Allan)	°/h	0.3	0.1	0.05	1
Estabilidade do viés @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade do viés na temperatura máxima	°/h	10	3	2	18
Caminhada angular aleatória	°/√h	0.15	0.1	0.02	0.3
Repetitividade do viés (1σ)	°/h	1	0.5	0.3	2
Sensibilidade à aceleração de viés	°/h/g	1	1	1	2
Fator de escala não linearidade ((1σ)	ppm	150	150	150	300
Repetitividade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Indicadores técnicos do acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervalo de medição (personalizável)	g	± 10	± 30	± 50	± 80
Estabilidade do preconceito durante a execução (variância de Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Estabilidade do viés @10s	mg	0.05	0.2	0.5	1
Estabilidade do viés na temperatura máxima	mg	1	3	5	15
Caminhada angular aleatória	m/s/√h	0.001	0.002	0.005	0.01
Repetitividade do viés (bias)	mg	0.1	0.5	1	2
Repetitividade do fator de escala (1σ)	ppm	200	200	200	200
Fator de escala não linearidade ((1σ)	ppm	50	100	200	300
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	100	100	100	100

Especificação do ângulo de inclinação (não configurado por padrão, opcional)

Parâmetro	Unidade	IMU6-1y-x
Intervalo de medição (personalizável)	g	± 17
Estabilidade do viés (1s de suavização)	mg	0.5
Random walk	m/s/√h	0.08
Fator de escala não linearidade	ppm	100

Características elétricas

Parâmetro	Unidade	IMU6-1y-x
Voltagem	V	5
Consumo de energia	W	2
Ripple	mV	100

Adaptabilidade ao ambiente

Parâmetro	Unidade	IMU6-1y-x
Temperatura de funcionamento	°C	-45 ~ 85
Temperatura de armazenamento	°C	-55~105
Vibração	- Não.	10 ~ 2000 Hz,60,06 g
Impacto	- Não.	1000 g,0.1 ms

Outras especificações

Parâmetro	Unidade	IMU6-1y-x
Peso	g	55 ± 5

OUnidade de medição inercial MEMSIntegra todos os sensores-chave e umplaca de processamento de sinalEm um pacote de estado sólido.taxa angular, aceleração e inclinação de três eixos, aplica-secompensação de erros de temperatura e de alinhamento, e fornece uma saída precisa através deRS-422Compacto, durável e de baixo consumo, é ideal paraNavegação, UAVs, robótica e automação industrial, e atua como umsubstituto de alto desempenho do STIM300.
