Sistema de Navegação Inercial de Grau Industrial para Robótica

Name: Sistema de Navegação Inercial de Grau Industrial para Robótica
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	INS100E
MOQ:	1
Condições de pagamento:	T/t, l/c
Capacidade de abastecimento:	1000pcs

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Precisão do cabeçalho:

0.1°

Precisão de atitude:

0.1°

Precisão do posicionamento:

1.5m;1cm+1ppm

Precisão da velocidade horizontal:

0,1m/s

Escala do giroscópio:

±500°/s

estabilidade de viés zero:

4°/h

Escala do acelerômetro:

± 16 g

Interface de comunicação:

RS232/RS422

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

1000pcs

Destacar:

Quatro plataforma giratória da linha central da linha central 3

Elevada precisão da plataforma giratória de 3 linhas centrais

Controle múltiplo da plataforma giratória de 3 linhas centrais

Descrição do produto

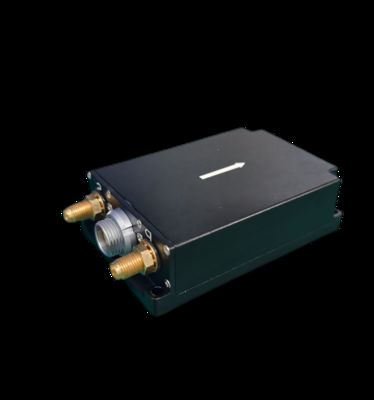

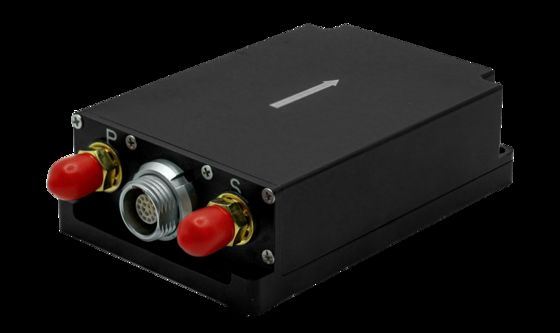

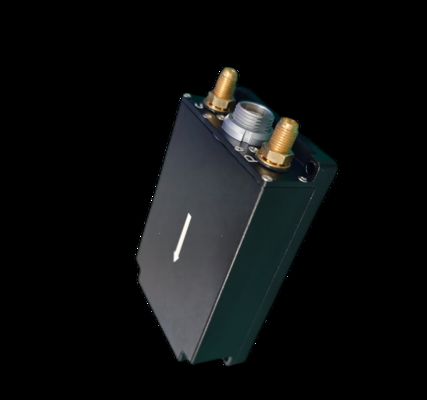

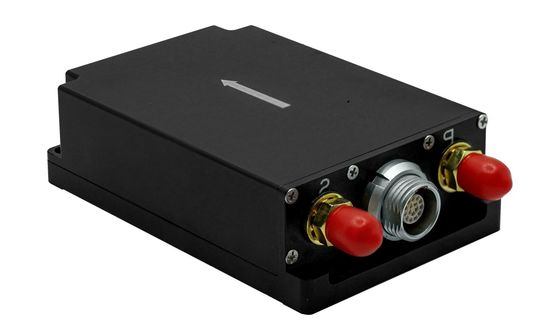

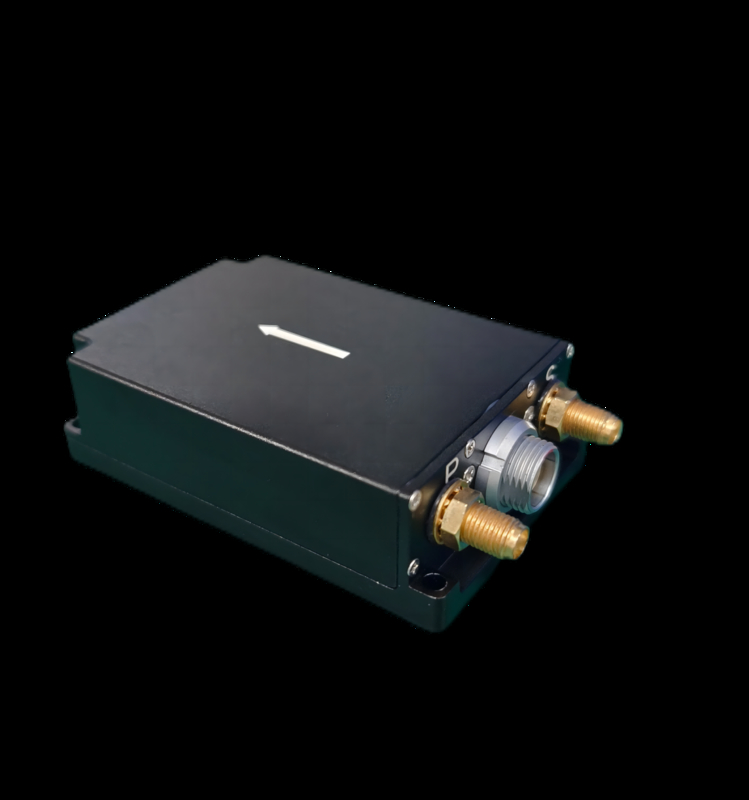

Sistema de navegação por inércia de grau industrial para robótica

Resumo

O sistema de navegação integrado INS100E possui um giroscópio MEMS de alto desempenho e um acelerômetro,com uma largura máxima de 80 mm, mas não superior a 150 mm,O sistema mantém a capacidade de navegação inercial a curto prazo durante interrupções do GNSS.

Com alta fiabilidade e forte adaptabilidade ao ambiente, este produto pode ser configurado com diferentes softwares para várias aplicações, incluindo veículos industriais não tripulados, drones,Navios de pesca, comunicação em movimento, mapeamento e plataformas de estabilização.

Funções principais

Realiza navegação integrada utilizando dados internos de navegação por satélite
Informações de saída sobre a inclinação, rolagem, direção, posição, velocidade e tempo do transportador
Manter a saída de navegação inercial durante a perda de sinal de satélite
Fornece manutenção da precisão de navegação a curto prazo

Especificações de desempenho

Projeto	Métricas (RMS)	Observação
Precisão da rota	0.1°	GNSS válido
Detenção da rubrica	0.2°/min	Falha do GNSS
Precisão da atitude	0.1°	GNSS válido (ponto único L1/L2, RTK)
Manutenção da atitude	0.2°/min	Falha do GNSS
Precisão de posicionamento (horizontal)	1.5m; 1cm+1ppm	GNSS válido; RTK (ponto único L1/L2; diferencial)
Precisão de posicionamento (elevação)	2.5m; 2cm+1ppm	GNSS válido; RTK (ponto único L1/L2; diferencial)
Detenção de posição	20 m	Falha do GNSS (desbloqueado durante 60s)
Precisão da velocidade horizontal	0.1m/s	GNSS válido (ponto único L1/L2, RTK)
Faixa de medição do giroscópio	± 500°/s
Estabilidade de distorção zero do giroscópio	4°/h	Variança Allan
Faixa de medição do acelerômetro	± 16 g	Personalizável para 200 g
Estabilidade do acelerômetro com desvio zero	0.2 mg	Variança Allan
Iniciação a frio da placa de satélite	< 30 segundos	Ambiente aberto
Iniciação a quente da placa de satélite	5 segundos.	Ambiente aberto
Tipos de receptores	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5

Especificações técnicas

Categoria	Especificações
Interface de comunicação	RS232 (2 rotas), RS422 (1 rota)
Voltagem	9-36VDC
Consumo de energia	≤ 3W
Ripple	100 mV (PP)

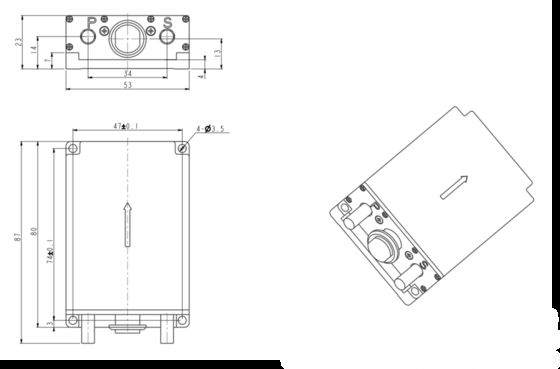

Dimensões	80 mm × 53 mm × 23 mm
Peso	≤ 150 g
Temperatura de funcionamento	-40°C a +60°C
Temperatura de armazenamento	-45°C a +65°C
Resistência à vibração	20 a 2000 Hz, 6,06 g
Resistência ao impacto	30 g, 11 ms
Classificação de protecção	IP65
MTBF	30,000 horas
Duração de vida	> 15 anos
Função contínua	> 24 horas

Nota: Linha de base efetiva de 2 m de antena dupla ou alinhamento dinâmico de antena única Sistema de Navegação Inercial de Grau Industrial para Robótica 0
