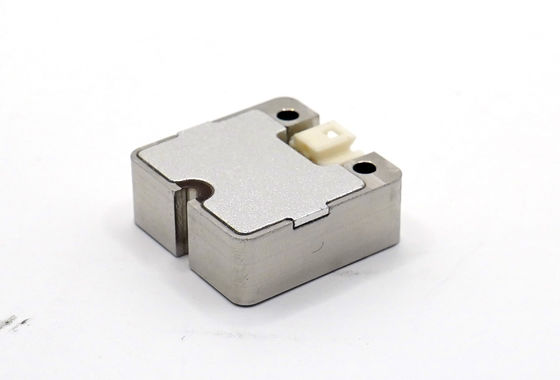

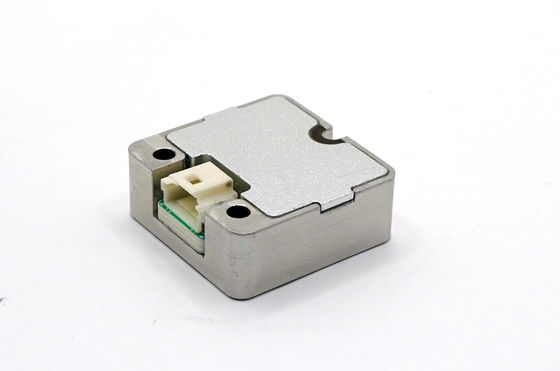

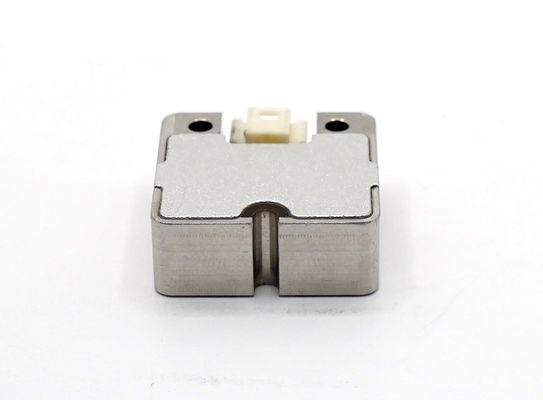

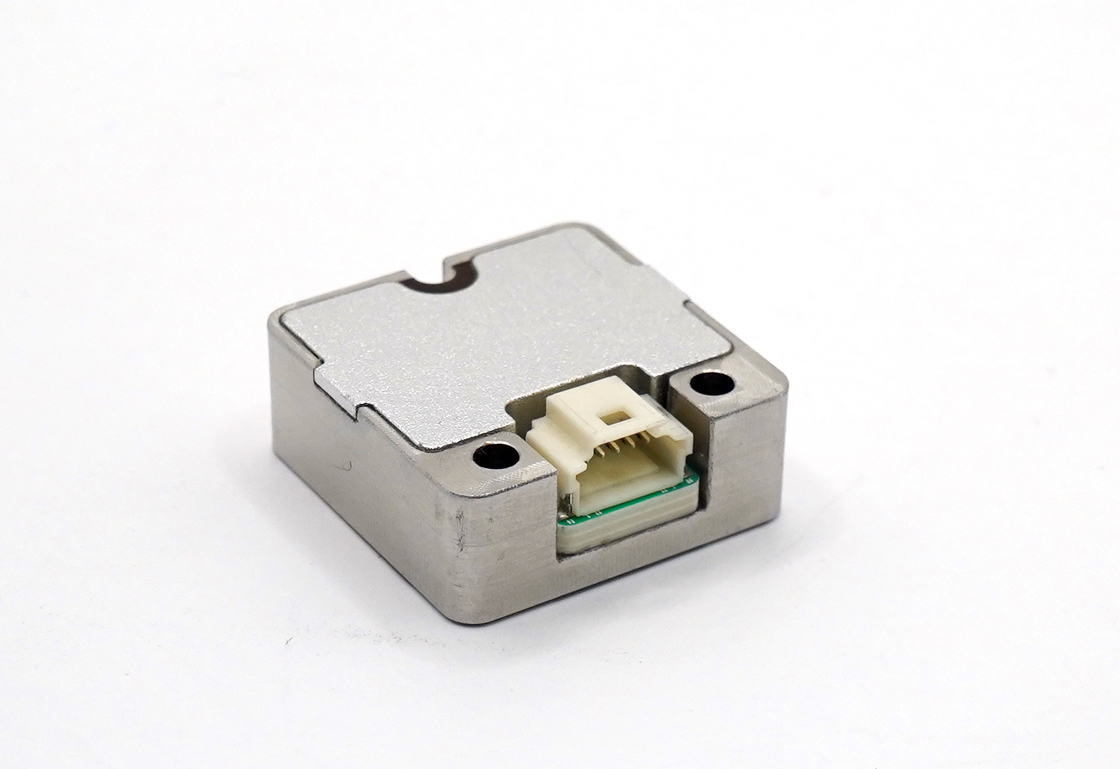

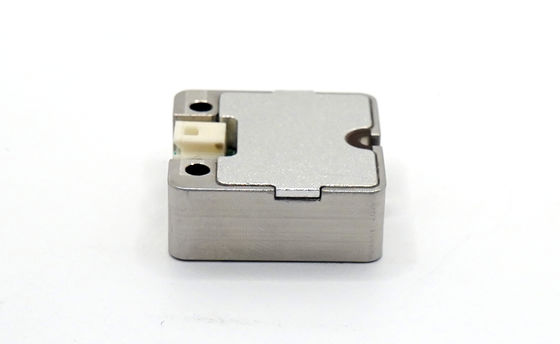

IMU MEMS de Grau Automotivo para Sistema de Navegação

IMU MEMS de Grau Automotivo para Sistema de Navegação

Nome da marca:	Firepower
Número do modelo:	IMU115
MOQ:	1
preço:	200$
Condições de pagamento:	T/t, l/c
Capacidade de abastecimento:	1000/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Escala do giroscópio:

250/ 500º/s

Estabilidade de polarização zero:

3,0º/hora

Não linearidade do fator de escala:

0,02%

Largura de banda:

Alcance do acelerômetro:

4//16/g

Interface:

UART de via única

Vibração:

20~2000Hz,3g

Impacto:

1000g,0,5ms

Detalhes da embalagem:

caixa com esponja

Habilidade da fonte:

1000/month

Destacar:

Tipo plataforma giratória Triaxial de UOO

Rate Triaxial Turntable angular

Sentidos Triaxial da plataforma giratória três

Descrição do produto

IMU MEMS de Grau Automotivo para Sistema de Navegação

O IMU115 é uma unidade de medição inercial (IMU) avançada baseada em tecnologia micro-mecânica (MEMS), com giroscópio MEMS e acelerômetro MEMS de alto desempenho integrados. Ele fornece medições precisas de 3 velocidades angulares e 3 acelerações.

Projetado para alta confiabilidade e adaptabilidade ambiental excepcional, o IMU115 pode ser personalizado com diferentes soluções de software para aplicações em direção inteligente, comunicação em movimento, mapeamento, plataformas de estabilização e áreas relacionadas.

Características do Produto

Giroscópio digital de três eixos:
- Faixa de medição dinâmica de ±250º/s (500º/s opcional)
- Estabilidade de polarização zero: 10º/h (GJB, 10s, típico), 6,0º/h (ALLAN, típico)
Acelerômetro digital triaxial:
- Faixa de medição dinâmica de ±4g (configurável para 16g)
- Estabilidade de polarização zero: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Alta confiabilidade: MTBF > 20.000 horas
Precisão garantida em toda a faixa de temperatura (-40℃ a 80℃) com calibração de temperatura de alto desempenho integrada e algoritmo de compensação
Projetado para operar efetivamente sob condições de forte vibração
Interface: UART de 1 via

Campo de Aplicação

Sistemas de direção inteligente
Comunicação em movimento
Aplicações de mapeamento
Plataformas de estabilização

Especificações do Produto

Parâmetro	Condições de Teste	Mínimo	Típico	Máximo	Unidade
Giroscópio
Faixa de medição dinâmica			250	500	º/s
Estabilidade de polarização zero	Variância de Allan		3.0		º/h
Estabilidade de polarização zero	Média de 10s (-40℃ a +80℃, temperatura constante)		6.0		º/h
Faixa de polarização zero			±0.2		º/s
Variação de polarização zero em toda a faixa de temperatura			±0.3		º/s
Precisão do fator de escala			0.2		%
Não linearidade do fator de escala			0.02		%FS
Largura de banda			80		Hz
Acelerômetro
Faixa de medição dinâmica			4	16	g
Estabilidade de polarização zero	Variância de Allan		0.065		mg
Estabilidade de polarização zero	Média de 10s (-40℃ a +80℃, temperatura constante)		0.12		mg
Faixa de polarização zero			±3		mg
Mudança de polarização zero na faixa de temperatura total			±6		mg
Precisão do fator de escala			0.3		%
Não linearidade do fator de escala			0.03		%FS
Largura de banda			80		Hz
Interface de Comunicação
Taxa de transmissão UART de 1 via			115.2	460.8	Kbps
Frequência de amostragem UART		200	1000		Hz
Características Elétricas
Tensão		4.5	5	5.5	V
Consumo de energia				0.35	W
Ripple (P-P)				20	mV
Características Estruturais
Tamanho			22.4×22.4×9.5		mm
Peso			16		g
Ambiente de Uso
Temperatura de operação		-40		80	℃
Temperatura de armazenamento		-45		85	℃
Vibração			20-2000Hz, 3g
Impacto			1000g, 0.5ms
Confiabilidade
MTBF			20000		h
Tempo de trabalho contínuo			120		h

Nota: A polarização zero de todo o processo de mudança de temperatura é calculada com taxa de mudança de temperatura ≤1℃/min e faixa de temperatura de -40℃ a +80℃.
