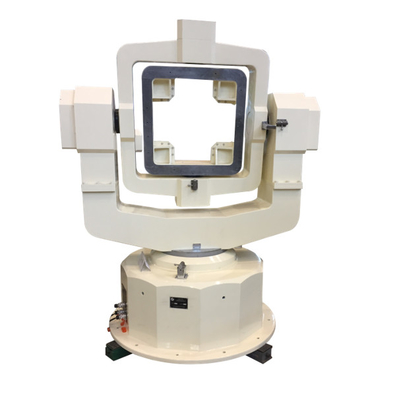

Tipo plataforma giratória Triaxial de UOO para uma taxa angular de três sentidos

Placa giratória de posicionamento de velocidade de três eixos, simulador de movimento de três eixos tipo UOO

I. Visão geral

A plataforma giratória de três eixos é utilizada principalmente para três direções de posição angular, taxa angular e aceleração angular e outros incentivos de movimento para alcançar o teste do objeto medido.

II. Principais requisitos técnicos

1Requisitos de desempenho

1. Peso da carga: não inferior a 10 kg;
2. Superfície de montagem da carga: φ320 mm, liga de alumínio superdura;

2. Índice de precisão

1. Planosidade da superfície de montagem: 0,02 mm;
2. Verticalidade média da rotação dos três eixos: ± 20 ′′;
3. Eixo de rolagem: rotação contínua infinita;
4. eixo de azimote: rotação contínua infinita;
5. Eixo de inclinação: rotação contínua e infinita;
6. Erro de rotação da inclinação de três eixos: ≤ ± 10 ′′;
7. Precisão de posição em três eixos: ± 10 ′′;
8. Repetitividade da posição triaxical: ± 5 ′′;
9. Intervalo de velocidade: ± 0,001 °/S ~ ± 500 °/S;

± 0,001°/S ~ ± 400°/S;

± 0,001°/S ~ ± 300°/S;

10. Aceleração angular máxima: 400 °/S²;

300 °/S²;

200 °/S²;

11. Precisão e estabilidade da velocidade: ω < 1 °/s 5 × 10^-3(1 ° média);

1 °/s ≤ ω < 10 °/s^{- 4}(média de 10 °);

10 °/s ≤ ω5 × 10^{- 5}(média de 360 °);

2.3 Anel deslizante (opcional): 30 anéis, com corrente nominal de 2A;

Resistência de contacto estática: não superior a 10 mΩ;

Resistência de contacto dinâmico: não superior a 15 mΩ;

2.4 Requisitos de fiabilidade

Tempo médio entre falhas (MTBF): 2000 horas

Tempo de trabalho contínuo: 8 horas

Desenho de dimensão

Ambiente de trabalho

(1) Potência: 220 V ± 10% 50 Hz 2 kW;

(2) Temperatura ambiente: requisitos gerais do ambiente de laboratório;

(3) Umidade ambiente: ≤ 80RH;
