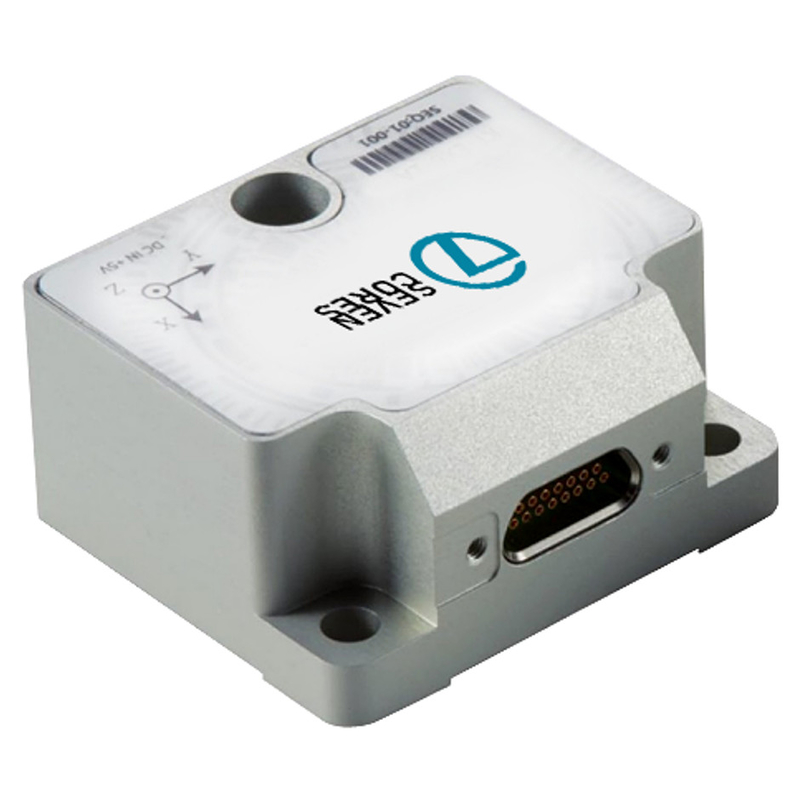

Unidade de medição de inércia de alta resolução Substitua o STIM210 IMU puro 3 eixos giroscópio

Name: Unidade de medição de inércia de alta resolução Substitua o STIM210 IMU puro 3 eixos giroscópio
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	IMU3
MOQ:	1
preço:	2000~2500 USD
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE ROHS

Nome do produto:

IMU pura

faixa de medição do giroscópio:

±400°/s

Estabilidade com desvio zero:

≤ 10 °/H

Caminhada aleatória:

≤ 0,2 °/√ H

Sensibilidade de aceleração de viés zero:

≤ 1 °/H/G

Destacar:

Medida com inércia da unidade IMU3

Medida com inércia da unidade STIM210

Acelerômetro da linha central de ROHS 3

Descrição do produto

Sensor de unidade de medida inercial Substitua o STIM210 IMU puro 3 eixos giroscópio 3 eixos acelerômetro

O conjunto do micro giroscópio é composto por um giroscópio de três eixos, um sensor de temperatura, uma placa de processamento de sinal, uma estrutura e o software necessário,e é utilizado para medir a taxa angular de três eixos/dois eixos de um suporte, e emitindo três dados de taxa angular sujeitos a compensação de erros (incluindo compensação de temperatura, compensação de ângulo de desalinhamento da instalação,compensação não linear e similares) através de uma porta serial RS-422 de acordo com um protocolo de comunicação acordado.

1.1.1 Especificações do giroscópio

Faixa de medição: ± 400 °/s
Estabilidade de desvio zero (@ variância Allan): ≤ 1 °/H
Estabilidade de desvio zero (1s suave, 1σ, temperatura ambiente): ≤ 10 °/H
Erro de desvio zero no intervalo de temperatura total: ≤ 20 °/H
Caminhada aleatória: ≤ 0,2 °/√ H
Repetitividade com desvio zero: ≤ 10°/h
Sensibilidade à aceleração de desvio zero: ≤ 1 °/H/G
Resolução: ≤ 0,001 °/s
Não linearidade do fator de escala: ≤ 100 ppm
Repetitividade do fator de escala: ≤ 100 ppm
Acoplamento cruzado: ≤ 0,1%
Largura de banda: ≤ 250 Hz
Peso: (52 ± 5) G

1.1.2 Requisitos de alimentação

Voltagem de alimentação: (+ 5 ± 0,5) V (DC);
Corrente de alimentação: corrente de funcionamento < 0,3A;

1.1.3 Adaptabilidade ao ambiente

Temperatura de funcionamento: (-45 ~ 85) °C
Temperatura de armazenagem: (-55 ~ 105) °C
Vibração: 10 ~ 2000 Hz, 6,06 g
Impacto: 5000 G, 0,1 ms

Desenho de contorno do micro giroscópio

Unidade de medição de inércia de alta resolução Substitua o STIM210 IMU puro 3 eixos giroscópio 0

Número de nó	Definição de nó	Tipo	Explique.
1	GND	Fornecimento	Terreno de potência (4)
2	ExtTrig	INPUT	Fonte de desencadeamento externa (3)
3	VSUP	Fornecimento	Fonte de alimentação de saída positiva do produto, fonte de alimentação regulada em CC + 5V
4	TxD+	OUTPUT	Terminal positivo da interface de saída RS422 do produto
5	TxD-	OUTPUT	Terminal negativo da interface de saída RS422 do produto
6	Chassis	Chassis	Produto isolado mecanicamente da terra de potência
7	GND	INPUT	Estação de sinalização
8	NRST	INPUT	Sinal de reinicialização
9	RxD-	INPUT	Terminal negativo da interface de recepção RS422 do produto
10	RxD+	INPUT	Terminal positivo da interface de recepção RS422 do produto

Dimensão
