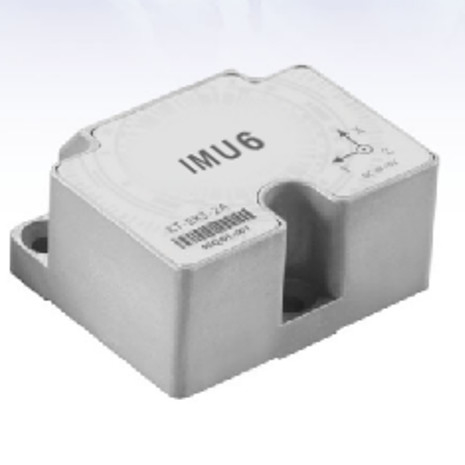

Sensor análogo de STIM300 MEMS IMU, sensor com inércia da medida de 3 giroscópios

Name: Sensor análogo de STIM300 MEMS IMU, sensor com inércia da medida de 3 giroscópios
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	IMU6
MOQ:	1
preço:	3000~6000 USD
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE ROHS

Nome do produto:

9 eixos MEMS IMU

faixa de medição do giroscópio:

±400°/s

Estabilidade com desvio zero:

≤ 1°/H

Caminhada aleatória:

≤ 0,2 °/√ H

Resolução:

1 °/H

Não linearidade do fator de escala:

500 ppm

Largura de banda:

125 Hz

Destacar:

Sensor análogo de MEMS IMU

9 sensor da linha central MEMS IMU

sensor com inércia da medida 125Hz

Descrição do produto

STIM300 Análogo MEMS Sensor IMU Sensor de medição de inércia de baixo preço Sensor 3 acelerômetro, 3 giroscópio, Pitch Rolll Heading Temp

Especificações do giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A
Intervalo de medição (personalizável)	°/s	± 400	± 400
Estabilidade de desvio zero (@ Allan Variance)	°/h	1	0.5
Estabilidade de desvio zero (1s suave, 1σ, temperatura ambiente)	°/h	10	5
Estabilidade de desvio zero (10s suave, 1σ, temperatura ambiente)	°/h	5	1
Erro de desvio zero no intervalo de temperatura total	°/h	20	10
Caminhada aleatória	°/√h	0.2	0.1
Repetitividade sem preconceito	°/h	10	5
Sensibilidade à aceleração de desvio zero	°/h/g	1	1
Resolução	°/h	2	1
Não-linearidade do fator de escala	ppm	500
Repetitividade do fator de escala	ppm	500
Acoplamento cruzado	%	0.1
Largura de banda	Hz	125

Adicionar indicadores técnicos de tabela

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2
Intervalo de medição (personalizável)	g	± 10	± 30
Estabilidade em desvio zero (variância de Allan @ 25 °C)	mg	0.02	0.05
Estabilidade de desvio zero (1s de suavização)	mg	0.1	0.5
Estabilidade com desvio zero (10 s de suavização)	mg	0.05	0.2
Erro de desvio zero no intervalo de temperatura total	mg	1	3
Caminhada aleatória	m/s/√h	0.001	0.002
Repetitividade sem preconceito	mg	0.1	0.5
Repetitividade do fator de escala	ppm	500
Não-linearidade do fator de escala	ppm	500
Largura de banda	Hz	125

A unidade de medição inercial MEMS consiste num giroscópio de três eixos, num medidor de aceleração de três eixos, num ângulo de inclinação de três eixos, num sensor de temperatura, numa placa de processamento de sinal,Uma estrutura e o software necessário, e é usado para medir a taxa angular de três eixos, aceleração de três eixos e ângulo de inclinação de três eixos de um transportador.a tabela de carga e os dados de inclinação, compensação de erros na popa (incluindo a compensação de temperatura), compensação do ângulo de desalinhamento da instalação, compensação não linear e similares) através de uma porta serial RS-422 de acordo com um protocolo de comunicação acordado.

Sensor análogo de STIM300 MEMS IMU, sensor com inércia da medida de 3 giroscópios 0

"IMU6-1y-x" no desenho é o código do produto. De acordo com as regras de nomeação do produto da empresa, "y" em IMU6-1y-x pode ser "A", "B"," C " ou nenhuma letra para distinguir os diferentes requisitos do índice de desempenho, e " X " pode ser " 1 ", " 2 ". " 3 " e " 4 " para distinguir diferentes gamas de produtos mais medidores. "XX-XXX" é o número do produto.

O IMU6-1y-x IMU é instalado através de 3 Φ4.4 através de furos, e instalado com 3 parafusos M4 (com lavadora de mola e lavadora plana).A tomada deve ser bloqueada com a tomada e o cabo deve ser fixado.Na figura A,B é o plano de dado de instalação do grupo de inércia.

Recomenda-se que a planície da superfície de montagem oposta à superfície de referência não seja superior a 0,01 mm, a verticalidade não seja superior a 0,02 mm,e a rugosidade da superfície não deve exceder 00,8 μm.

Dimensão
