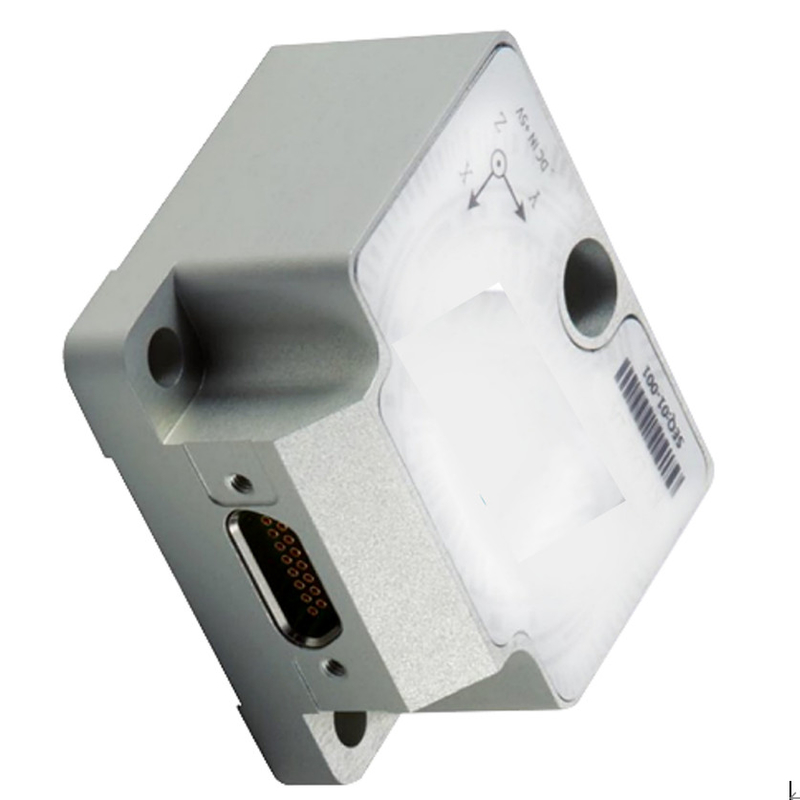

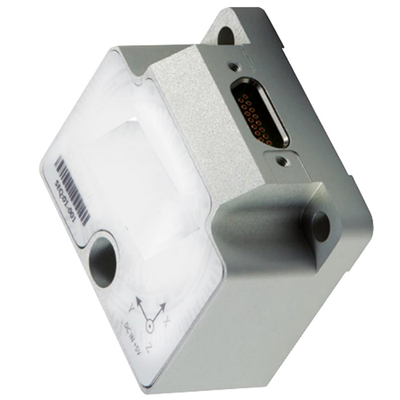

STIM210 Sensor IMU Análogo, RS422 Micro Giroscópio de Baixo Bias

STIM210 Sensor IMU Análogo, RS422 Micro Giroscópio de Baixo Bias

STIM210 Sensor IMU Análogo, RS422 Micro Giroscópio de Baixo Bias

Nome da marca:	Firepower
Número do modelo:	IMU3
MOQ:	1
preço:	2000~2500 USD
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

IMU pura

faixa de medição do giroscópio:

±400°/s

Estabilidade com desvio zero:

≤ 10 °/H

Caminhada aleatória:

≤ 0,2 °/√ H

Sensibilidade de aceleração de viés zero:

≤ 1 °/H/G

Largura de banda:

≤250 Hz

Destacar:

Sensor IMU analógico STIM210

,

Sensor IMU analógico RS422

,

Microgiroscópio de baixa polarização

Descrição do produto

Sensor IMU analógico STIM210 Micro Giroscópio Combinação Sensor IMU RS422 Baixo Viés

1.1.1 Especificações do giroscópio

Faixa de medição: ± 400 °/s
Estabilidade de viés zero (@ variância de Allan): ≤ 1 °/H
Estabilidade de viés zero (1s suave, 1σ, temperatura ambiente): ≤ 10 °/H
Erro de viés zero na faixa de temperatura total: ≤ 20 °/H
Caminhada aleatória: ≤ 0.2 °/√ H
Repetibilidade de viés zero: ≤10°/h
Sensibilidade de aceleração de viés zero: ≤ 1 °/H/G
Resolução: ≤ 0.001 °/s
Não linearidade do fator de escala: ≤ 100ppm
Repetibilidade do fator de escala: ≤ 100ppm
Acoplamento cruzado: ≤ 0.1%
Largura de banda: ≤250Hz
Peso: (52 ± 5) G

1.1.2 Requisitos de alimentação

Tensão de alimentação: (+ 5 ± 0.5) V (CC);
Corrente de alimentação: corrente de trabalho< 0.3A;

1.1.3 Adaptabilidade ambiental

Temperatura de trabalho: (-45 ~ 85) ℃
Temperatura de armazenamento: (-55 ~ 105) ℃
Vibração: 10 ~ 2000Hz, 6.06g
Impacto: 5000 G, 0.1ms

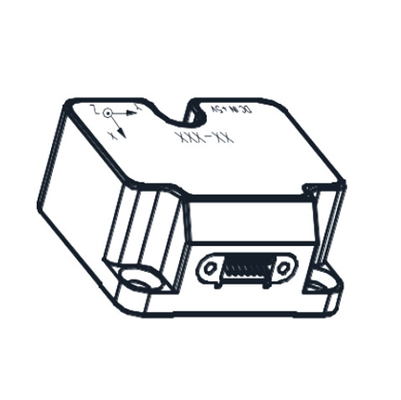

Desenho de contorno do micro giroscópio

STIM210 Sensor IMU Análogo, RS422 Micro Giroscópio de Baixo Bias 0

Número do nó	Definição do nó	Tipo	Explicar
1	GND	SUPPLY	Terra da fonte de alimentação(4)
2	ExtTrig	INPUT	Fonte de gatilho externo(3)
3	VSUP	SUPPLY	Extremidade positiva da fonte de alimentação do produto, fonte de alimentação regulada CC + 5V
4	TxD+	OUTPUT	Terminal positivo da interface de saída RS422 do produto
5	TxD-	OUTPUT	Terminal negativo da interface de saída RS422 do produto
6	CHASSIS	CHASSIS	Produto mecanicamente isolado da terra da fonte de alimentação
7	GND	INPUT	Terra do sinal(4)
8	NRST	INPUT	Sinal de reset(2)
9	RxD-	INPUT	Terminal negativo da interface de recebimento RS422 do produto
10	RxD+	INPUT	Terminal positivo da interface de recebimento RS422 do produto
