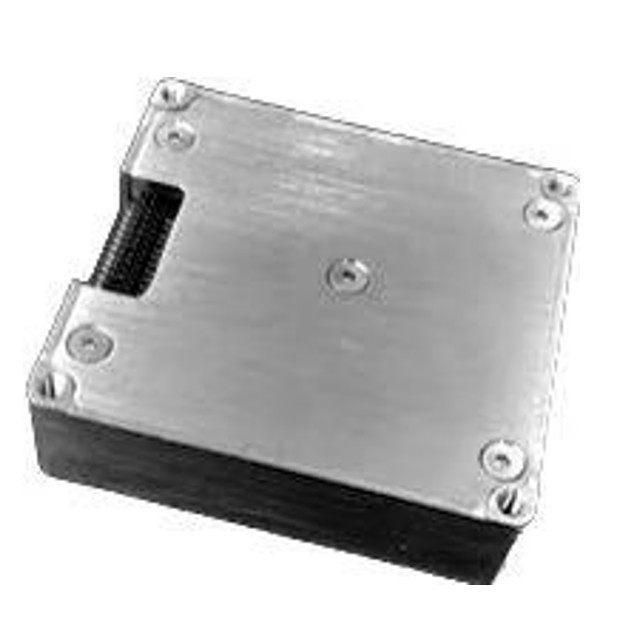

MEMS baseou a unidade de medida com inércia com elevado desempenho

Name: MEMS baseou a unidade de medida com inércia com elevado desempenho
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	16497
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T,L/C
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Unidade de Medição Inercial MEMS

Faixa de medição:

±500º/s

estabilidade de viés zero:

1deg/h

Repetibilidade de polarização zero:

0,1 graus/s

não-linearidade do fator do cale:

0.02%F

Escala do acelerômetro:

16G

estabilidade de viés zero:

0.5mg

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/mês

Destacar:

Unidade de medida com inércia de ROHS

MEMS baseou a unidade de medida com inércia

Giroscópio e acelerômetro de MEMS

Descrição do produto

Unidade de Medição Inercial Baseada em MEMS com Giroscópio e Acelerômetro MEMS de Alto Desempenho

1. Visão geral do produto

O 16497C-C0-IMU é uma unidade de medição inercial (IMU) baseada em tecnologia de microusinagem (MEMS) com um giroscópio MEMS e MEMS de alto desempenho

O acelerômetro fornece 3 velocidades angulares e 3 acelerações.

2. Características do produto

Giroscópio digital de três eixos:
1. ± 500º/s faixa de medição dinâmica;
2. Estabilidade de polarização zero: 5 °/H (GJB, 10s), 1.0 °/H (ALLAN);
Acelerômetro digital triaxial:
1. ± 16 G faixa de medição dinâmica;
2. Estabilidade de polarização zero: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN);
Alta confiabilidade: MTBF > 20000h;
Precisão garantida em toda a faixa de temperatura (-40 ℃ ~ 80 ℃): algoritmo de calibração e compensação de temperatura de alto desempenho integrado;
Adequado para trabalhar em condições de forte vibração;
Interface 1 canal UART, 1 canal SPI, 1 canal CAN

3. Indicadores do produto

Parâmetro		Condições de teste	Valor mínimo Valor típico	Valor máximo	Unidade
	Faixa de medição dinâmica			500	º/s
	Estabilidade de polarização zero	Variância de Allan Média de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante)	1.0 5		º/h º/h
Giroscópio	Polarização zero	Faixa de polarização zero Mudança de polarização zero em toda a faixa de temperatura ○ 1	±0.2 ±0.06		º/s º/s
	Fator de escala	Precisão do fator de escala Não linearidade do fator de escala	0.3 0.02		% %FS
	Resolução		3.052×10⁻7		º/s/LSB
	Largura de banda		200		Hz
	Faixa de medição dinâmica		16		g mg mg mg mg % %FS g/LSB Hz
	Estabilidade de polarização zero	Variância de Allan Média de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante)	0.1 0.5
Acelerômetro	Polarização zero	Faixa de polarização zero Mudança de polarização zero dentro da faixa de temperatura total, valor pico a pico ○ 1	2 2
	Fator de escala	Precisão do fator de escala Não linearidade do fator de escala	0.3 0.02
	Resolução		1.221×10⁻8
	Largura de banda		200
Interface de comunicação	1 via SPI	Taxa de transmissão	15		MHz

Parâmetro		Condições de teste	Valor mínimo	Valor típico	Valor máximo	Unidade
1 via UART		Taxa de transmissão		230.4		Kbps
1 via CAN		Taxa de transmissão			1	MHz
		SPI		200	1000	Hz
Frequência de amostragem		UART		200		Hz
		CAN		200		Hz
	Tensão		3.0	3.3	3.6	V
Características elétricas	Consumo de energia				1.5	W
	Ondulação	P-P			100	mV
Características estruturais	Tamanho		47×44×14			mm
	Peso		50			g
Usar ambiente	Temperatura de operação Temperatura de armazenamento Vibração Impacto		-40		80	℃
			-45		85	℃
				20~2000Hz,
				6.06g
				1000g,0.5ms
Confiabilidade	MTBF		20000			h
	Tempo de trabalho contínuo		120			h

Definição de polaridade IMU

3 giroscópios e 3 acelerômetros são definidos como mostrado na figura abaixo, e a direção da seta é positiva.
