Aceleração com inércia da velocidade angular da linha central da unidade de medida 3 da saída MEMS de IMU

Nome da marca:	Firepower
Número do modelo:	KT-EX6
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T,L/C
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Unidade de Medição Inercial MEMS

Escala do giroscópio:

±400º/s

estabilidade de viés zero:

10deg/h

Erro diagonal:

1mg

Caminhada aleatória:

0.2°/√h

Escala do acelerômetro:

±10~100g

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/mês

Destacar:

Unidade de medida com inércia de IMU MEMS

3 giroscópio do acelerômetro da linha central IMU

Giroscópio do acelerômetro do tempo real IMU

Descrição do produto

Velocidade angular e aceleração da grande linha central da saída 3 da escala IMU da medida no tempo real

1. Vista geral do produto

Consiste no giroscópio ch.ip de MEMS, microplaqueta do acelerômetro de MEMS com grande circuito da escala da medida, do recolhimento da movimentação, sensor de temperatura, circuito digital do tratamento dos sinais, estrutura e software. É usado para medir a velocidade angular e a aceleração dos três machados do portador no tempo real.

2. Características do produto

▶Elevada precisão, repetibilidade de baixo nível de ruído, boa

▶Baixo erro da correção da vibração

▶Baixo atraso, baixa potência

▶resistência de choque: 5000g, 0.1ms

▶Algoritmo completo da compensação do fator do sensor

▶Tamanho pequeno, peso leve, fácil instalar

▶Escala da medida do acelerômetro: 100g

▶Aceite a personalização do produto

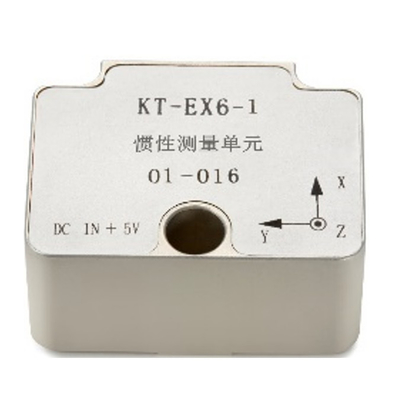

Aceleração com inércia da velocidade angular da linha central da unidade de medida 3 da saída MEMS de IMU 0

3. indicadores do produto

parâmetro		unidade	KT-EX6-1A	KT-EX6-1B	KT-EX6-1C	KT-EX6-1D
giroscópio	Escala	º/s	±400
	Bia. Estabilidade (alisamento de 1s, 1σ, temperatura ambiente)	°/h	10	10	5	5
	Erro diagonal na variação da temperatura completa	°/h	20	20	10	10
	Caminhada aleatória	°/√h	0,2	0,2	0,15	0,15
	Bia. Repetibilidade	°/h	10	10	10	10
	Sensibilidade diagonal da aceleração	°/h/g	1
	Definição	°/h	2
	Não-linearidade do fator de escala	ppm	100	100	50	50
	Repetibilidade do fator de escala	ppm	100	100	100	100
	Entrelaçado	%	0,1
	Largura de banda	Hertz	250
Acelerômetro	Escala	g	±10~100g
	Erro diagonal na variação da temperatura completa	magnésio	1; 6; 15		3; 6; 10
	Caminhada aleatória	m/s/√h	0,04; 0,2; 0,5		0,1; 0,2; 0,5
	Bia. Repetibilidade	magnésio	1; 3; 6		0,5; 2; 5
	Não-linearidade do fator de escala	ppm	300
	Repetibilidade do fator de escala	ppm	100
	Largura de banda	Hertz	100
Inclinômetro	Escala	g	±1.7
	Bia. Estabilidade (alisar 1s)	magnésio	0,5
	Caminhada aleatória	m/s/√h	0,08
	Não-linearidade do fator de escala	ppm	250
Outro	Tensão de funcionamento	V	5
	Consumo de potência	W	2
	Ondinha	milivolt	100
	Variação da temperatura de funcionamento	℃	-45~85	-55~85	-45~85	-55~85
	Variação da temperatura do armazenamento	℃	-55~105	-60~125	-55~105	-60~125
	Vibração	--	10~2000Hz, 6.06g
	Resistência de impacto	--	5000g, 0.1ms
	MTBF	h	20000
	Peso	g	55
	Medida	milímetro	44.8×38.6×20
	Relação	--	RS-422

Definição da polaridade de IMU

3 giroscópios e 3 acelerômetros são definidos segundo as indicações da figura abaixo, e o sentido da seta é positivo.
