Dirigindo o sensor direcional do ângulo sem o título da guinada do medidor do gauss da precisão da tração

Name: Dirigindo o sensor direcional do ângulo sem o título da guinada do medidor do gauss da precisão da tração
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	CMR2300
MOQ:	1
preço:	1300~1500
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	1000 pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Distância:

+/--2 gauss

Resolução:

um gauss de 67 m

Erro de Hysterisis:

0.01%FS

Erro do ganho:

0.05%FS

desloque o erro:

0.01%FS

Fonte de alimentação Efiect:

From+6 a +15V com campo aplicado de 1 gauss

Detalhes da embalagem:

caixa

Habilidade da fonte:

1000 pelo mês

Destacar:

sensor do ângulo 15V

Nenhum medidor do gauss da tração

Guine dirigindo o medidor do gauss

Descrição do produto

Sensor de Ângulo Direcional de Cabeçalho com Medidor de Gauss de Precisão Sem Deriva Transdutor de Rumo de Guinada

Especificação

Características	Condições	Mín	Tip	Máx	Unidades
Fonte de Alimentação
Tensão de alimentação	Pino 9 referenciado ao Pino 5 (Terra)	6.5		15	Volts
Corrente de alimentação	Vsupply = 15V. Com S/R= Ligado		27	35	mA
Temperatura
Operação	Ambiente	-40		+85	℃
Armazenamento	Ambiente, Sem Polarização	-55		125	℃
Campo Magnético
Faixa	Escala Completa (FS), Campo Total Aplicado	-2		+2	gauss
Resolução	Campo Aplicado para Alterar a Saída	67			micro-gauss
Precisão	RSS de todos os erros@+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Erro de Linearidade	Melhor linha reta de ajuste@+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Erro de Histerese	3 varreduras em ±2gauss@+25°℃		0.01	0.02	%FS
Erro de Repetibilidade	3 varreduras em +2gauss@+25°C		0.05	0.10	%FS
Erro de Ganho	Campo Aplicado para Leitura Zero		0.05	0.10	%FS
Erro de Offset	Campo Aplicado para Leitura Zero		0.01	0.03	%FS
Temperatura Efeito	Coeficiente de Ganho		-600 ±114		ppm/"C
Efeito da Fonte de Alimentação	De +6 a +15V com 1 gauss de Campo Aplicado		150		ppm/V
Mecânico
Peso	Apenas PCB PCB e Invólucro Sem Flange PCB e Invólucro com Flange		28 94 98		gramas
Vibração	Operação 5 a 10Hz por 2 Horas 10Hz a 2kHz por 30 Minutos		10 2.0		mm g

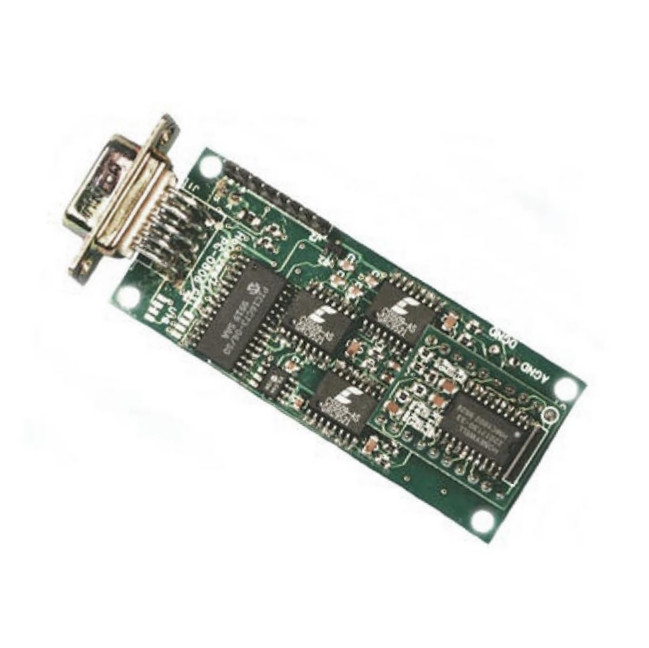

O CMR2300 é um magnetômetro digital inteligente de três eixos para detectar a força e a direção de um campo magnético incidente. Os três sensores magneto-resistivos da AVIC são orientados em direções ortogonais para medir os componentes vetoriais X, Y e Z de um campo magnético. Essas saídas do sensor são convertidas em valores digitais de 16 bits usando um conversor A/D delta-sigma interno. Uma EEPROM integrada armazena a configuração do magnetômetro para operação consistente. A saída de dados é serial full-duplex RS-232 ou half-duplex RS-485 com taxas de dados de 9600 ou 19.200. Uma versão do kit de desenvolvimento RS-232 está disponível que inclui um programa de demonstração compatível com Windows, cabo de interface, adaptador CA e estojo de transporte.

Dimensão da PCB e PINOUT

Dirigindo o sensor direcional do ângulo sem o título da guinada do medidor do gauss da precisão da tração 0
