Do sensor magnético do ângulo de guinada do gauss do transdutor título absoluto preciso

Name: Do sensor magnético do ângulo de guinada do gauss do transdutor título absoluto preciso
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	CMR2300
MOQ:	1
preço:	1300~1500
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	1000 pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Documento:

ACC4-Quartz Flexible Accele....2.pdf

Faixa:

+/--2 gauss

Resolução:

um gauss de 67 m

Erro de Hysterisis:

0.01%FS

Erro do ganho:

0.05%FS

desloque o erro:

0.01%FS

Fornecimento de energia:

6.5~15v

Medida da escala:

+/--2 gauss

Detalhes da embalagem:

caixa

Habilidade da fonte:

1000 pelo mês

Destacar:

Sensor magnético do ângulo de guinada do gauss

sensor do ângulo de guinada 15v

Sensor de direção absoluto do magnetômetro

Descrição do produto

Do sensor magnético do gauss do transdutor do ângulo de guinada medida de direção absoluta magnética precisa do ângulo de guinada

Especificação

Características	Circunstâncias	Minuto	Tipo	Máximo	Unidades
Fonte de alimentação
Tensão de fonte	O Pin 9 proveu a Pin 5 (a terra)	6,5		15	Volts
Fonte atual	Vsupply = 15V. Com S/R= sobre		27	35	miliampère
Temperatura
Funcionamento	Ambiental	-40		+85	℃
Armazenamento	Ambiental, imparcial	-55		125	℃
Magnetc Fleld
Escala	Completo (FS), campo total aplicado	-2		+2	gauss
Definição	Campo aplicado para mudar a saída	67			micro-gauss
Precisão	RSS de todo o ℃ de errors@+25 gauss ±1 gauss ±2		0,01 1	0,52 2	%FS %FS
Erro de Lneariby	O melhor coube o ℃ reto de line@+25 gauss ±1 gauss ±2		0,1 1	0,5 2	%FS %FS
Erro de Hysterisis	3 varreduras através do °℃ de 2gauss@+25 do ±		0,01	0,02	%FS
Erro da repetibilidade	°C de Across+2gauss@+25 de 3 varreduras		0,05	0,10	%FS
Ganho Enror	Campo aplicado para a leitura zero		0,05	0,10	%FS
Desloque Ermor	Campo aplicado para a leitura zero		0,01	0,03	%FS
Temperatura Efeito	Coeficiente do ganho		-600 ±114		ppm/“C
Fonte de alimentação Efiect	From+6 a +15V com campo aplicado de 1 gauss		150		ppm/V
Mecânico
Peso	PWB somente PWB e cerco Não-flangeado PWB e cerco flangeado		28 94 98		gramas
Vibração	Funcionamento 5 a 10Hz por 2 horas 10Hz a 2kHz por 30 minutos		10 2,0		milímetro g

▶APLICAÇÃO

Referência da atitude
Circundamento & navegação
Tráfego e detecção do veículo
Detecção de anomalias
Instrumentação do laboratório
Sistemas de segurança

▶CARACTERÍSTICA PRINCIPAL

Precisão alta sobre o gauss ±1, <0>
Escala do gauss ±2, <70>
Linha central três (X, Y, Z) saídas de Digitas
10 a 154 por segundo das amostras, selecionáveis
Relações dos dados RS-232 ou RS-485 de série

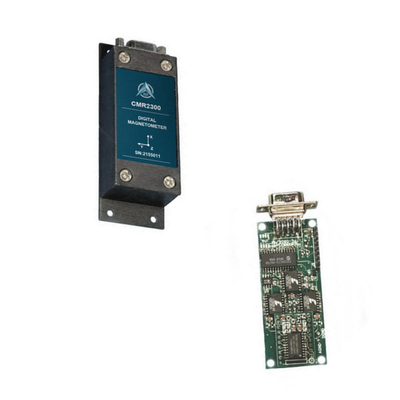

PWB ou opções de alumínio do cerco
6-15 relação não regulada da fonte de alimentação da C.C. do volt

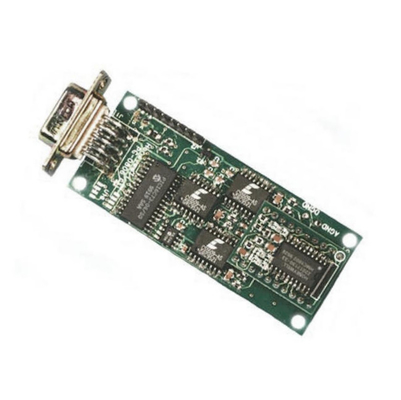

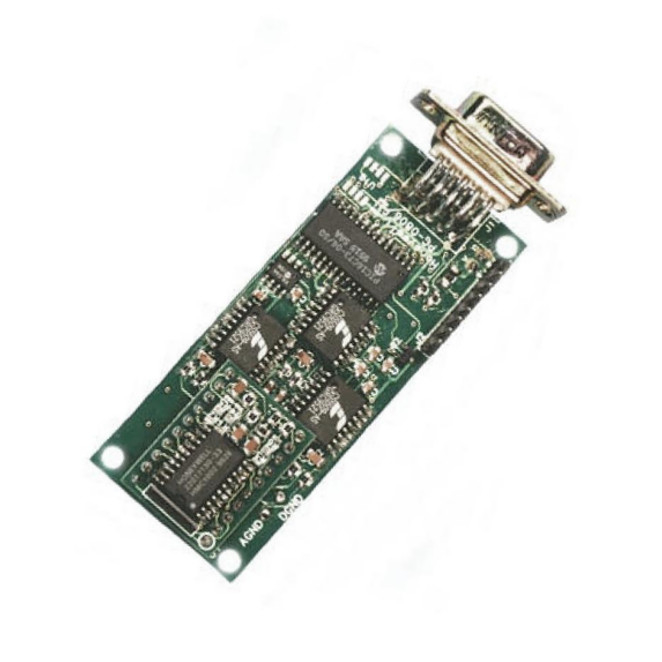

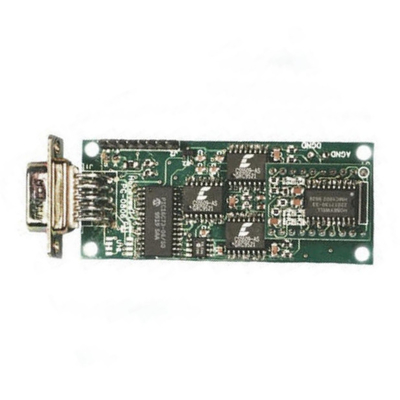

O AVIC CMR2300 é um magnetômetro digital esperto da três-linha central para detectar a força e o sentido de um campo magnético do incidente. Os três dos sensores magneto-resistive de AVIC são orientados em sentidos ortogonais para medir componentes do vetor de X, de Y e de Z de um campo magnético. Estas saídas do sensor são convertidas aos valores digitais de 16 bits usando um conversor interno do A/D do delta-sigma. A bordo lojas de EEPROM a configuração do magnetômetro para a operação consistente. A saída de dados é RS-232 completo-frente e verso de série ou RS-485 metade-frente e verso com 9600 ou 19.200 taxas de dados. Uma versão do jogo do desenvolvimento RS-232 está disponível que inclua um programa do programa demonstrativo das janelas, um cabo de interface, um adaptador da C.A., e um estojo compatíveis.

Dimensão do PWB e PINOUT

Do sensor magnético do ângulo de guinada do gauss do transdutor título absoluto preciso 0

MAGNETÔMETRO DE CMR2300 DIGITAL (1) .PDF
