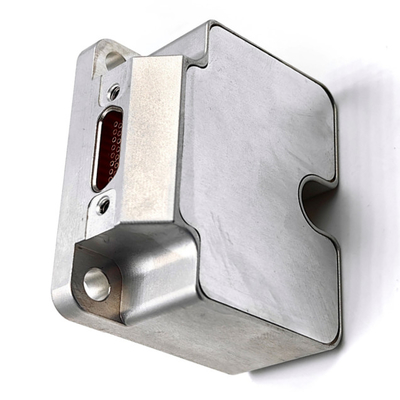

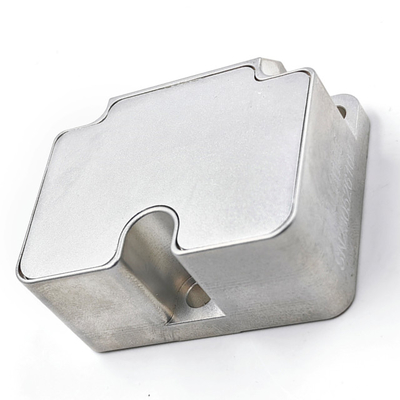

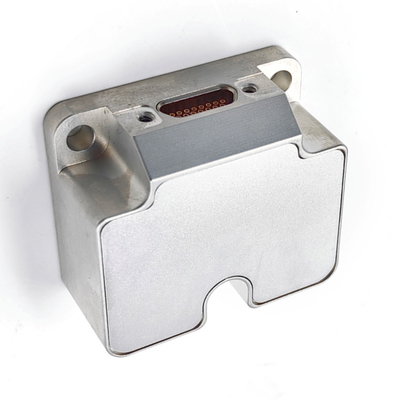

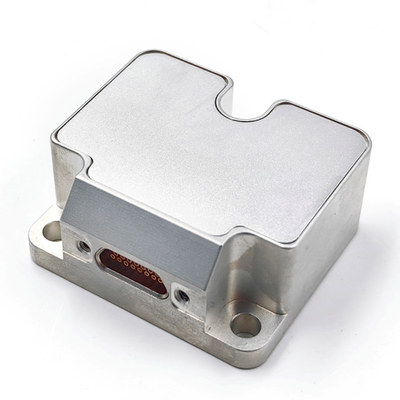

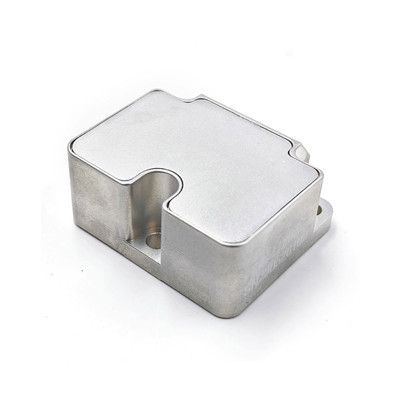

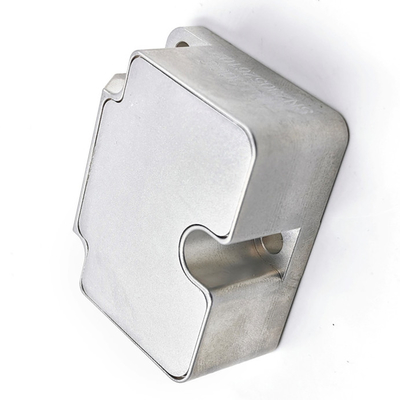

500 Deg 16g Imu Acelerômetro Giroscópio Sensor de Medida de Inércia de Baixo Deslocamento

Name: 500 Deg 16g Imu Acelerômetro Giroscópio Sensor de Medida de Inércia de Baixo Deslocamento
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	IMU300C
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T,L/C
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Unidade de medição inercial

faixa de medição do giroscópio:

±500º/s

Estabilidade de polarização zero do giroscópio:

0,3 deg/h

Caminhada aleatória angular:

0.06 graus /√h

Escala do acelerômetro:

16G

Estabilidade de desvio ac:

00,02 mg

Fator de escala:

0.02%FS

Largura de banda:

200HZ

produção:

RS422

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

Giroscópio de acelerômetro de 500 graus

16g imu giroscópio do acelerômetro

unidade de medição inercial giroscópio acelerômetro

Descrição do produto

Sensor IMU de Medição Inercial de Baixo Offset com Giroscópio de 500graus e Acelerômetro de 16g

Características do produto

Giroscópio digital de três eixos:
1. Faixa de medição dinâmica de ± 500º/s;
2. Estabilidade de polarização zero: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN);
Acelerômetro digital triaxial:
1. Faixa de medição dinâmica de ± 16 G;
2. Estabilidade de polarização zero: 0,1mg (GJB, 10S), 0,02mg (ALLAN);
Alta confiabilidade: MTBF > 20000h;
Precisão garantida em toda a faixa de temperatura (-40 ℃ ~ 80 ℃): algoritmo embutido de calibração e compensação de temperatura de alto desempenho;
Adequado para trabalhar em condições de forte vibração;
Interface RS422 de 1 via
Compatível com STIM300

Indicadores do produto

Parâmetro		Condições de teste	Precisão do projeto	Unidade
Giroscópio	Faixa de medição dinâmica	-	±500	º/s
	Estabilidade de polarização	Variância de Allan (faixa de 500 °/s, temperatura normal)	0,3	º/h
	Estabilidade de polarização	Média de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante),	3,0	º/h
	Polarização	Faixa de polarização zero	0,1	º/s
		Variação de polarização zero em toda a faixa de temperatura	0,01	º/s
		Repetibilidade de partida	0,005	º/s
		Efeito da aceleração linear na polarização	0,002	º/s/g
		Influência da vibração na polarização, mudança antes e depois da vibração	0,002	º/s/g
		Influência da vibração na polarização, mudança antes e durante a vibração	0,001	º/s/g
	Fator de escala	Precisão do fator de escala	0,1	%
	Fator de escala	Não linearidade do fator de escala	0,01	%FS
	Caminhada aleatória angular	-	0,06	°/√hr
	Largura de banda	-	200	Hz
Acelerômetro	Faixa de medição dinâmica	-	16	g
	Estabilidade de polarização	Variância de Allan (faixa de 16g, temperatura normal)	0,02	mg
	Estabilidade de polarização	Média de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante)	0,03	mg
	Polarização	Faixa de polarização zero	1	mg
		Variação de polarização zero em toda a faixa de temperatura	1	mg
		Repetibilidade de partida	0,2	mg
	Fator de escala	Precisão do fator de escala	0,3	%
	Fator de escala	Não linearidade do fator de escala	0,02	%FS
	Caminhada aleatória de velocidade	-	0,08	m/s/√hr
	Largura de banda	-	200	Hz
Interface de comunicação	SR422 de 1 via	Taxa de transmissão	460,8	MHz
Interface de comunicação	Frequência de amostragem	UART	1000	Hz
Características elétricas	Tensão	-	5	V
	Consumo de energia	-	1,5	W
	Ondulação	P-P	150	mV
Características estruturais	Tamanho	-	38,6×44,6×21,5	mm
Características estruturais	Peso	-	65±2	g
Ambiente de uso	Temperatura de operação	-	-40~80	℃
	Temperatura de armazenamento	-	-45~85	℃
	Vibração	-	20~2000Hz,6.06g
	Impacto	-	6000g,0.5ms
Confiabilidade	MTBF	-	20000	h
Confiabilidade	Tempo de trabalho contínuo	-	120	h

Visão geral do produto

O IMU300C-A0-IMU é uma unidade de medição inercial (IMU) baseada em tecnologia de micromecânica (MEMS), com giroscópio MEMS e acelerômetro MEMS de alto desempenho embutidos, emitindo 3 velocidades angulares e 3 acelerações.

Interface elétrica

O conector elétrico do produto IMU300C-A0-IMU é J30J-15 TJL, e a definição e alocação específicas dos contatos são mostradas na tabela a seguir:

Número do ponto	Nome	Tipo	Observação
1	TxD-	Saída	RS422
2	RxD-	Entrada	RS422
3	TST_1	Saída
4	TOV_1	Saída
5	RST	Entrada
6	GND	Entrada
7	Sobressalente
8	VCC_5V	Fonte de alimentação	+5v
9	TxD+	Saída	RS422
10	RxD+	Entrada	RS422
11	ExtTrig	Entrada	Entrada síncrona 5V
12	GND	Entrada
13	GND	Entrada
14	Sobressalente
15	GND	Terra da fonte de alimentação

Tamanho
