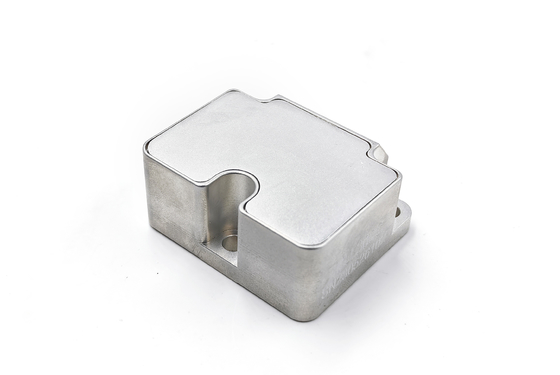

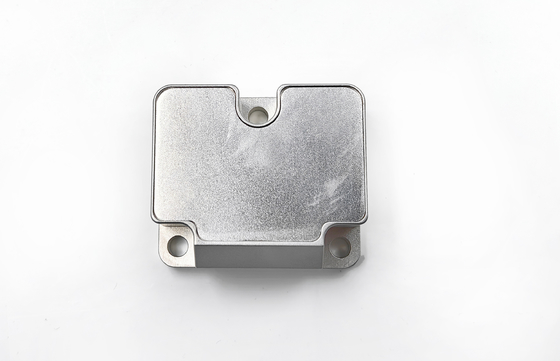

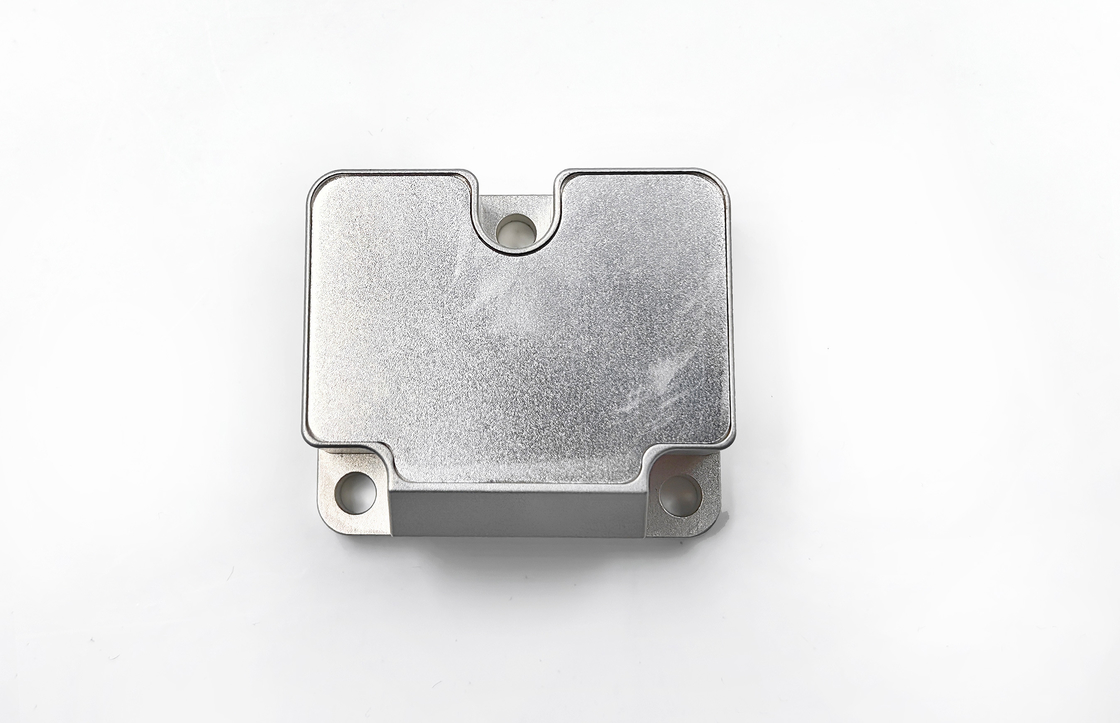

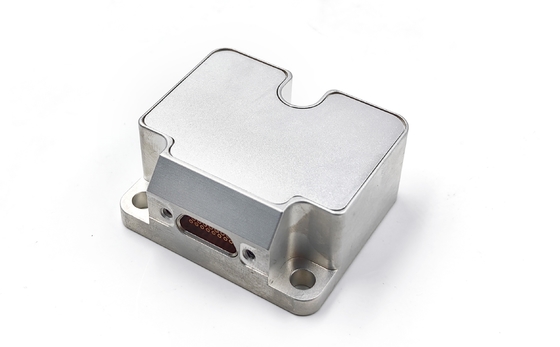

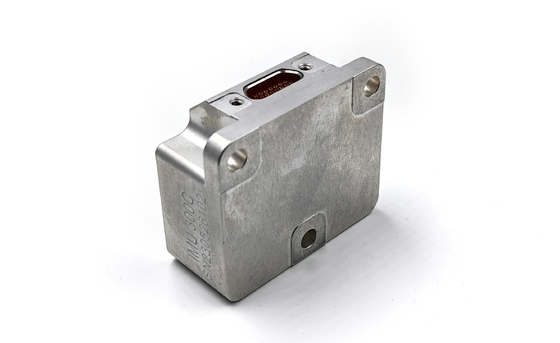

Sensor IMU RS422 Giroscópio 500º/s Faixa Acelerômetro 16g

Sensor IMU RS422 Giroscópio 500º/s Faixa Acelerômetro 16g

Nome da marca:	AVIC
Número do modelo:	IMU300C
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T,L/C
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Unidade de medição inercial

faixa de medição do giroscópio:

±500º/s

Estabilidade de polarização zero do giroscópio:

0,3 deg/h

Caminhada aleatória angular:

0.06 graus /√h

Escala do acelerômetro:

Estabilidade de desvio ac:

00,02 mg

Fator de escala:

0.02%FS

Largura de banda:

200Hz

Saída:

RS422

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

Sensor IMU RS422 com giroscópio

Acelerômetro IMU faixa de 16g

Sensor giroscópio 500º/s RS422

Descrição do produto

RS422 Saída IMU Seis Saída Sensor de Inércia Análogo do STIM300

Interface elétrica

O conector elétrico do produto IMU300C-A0-IMU é J30J-15 TJL, com a seguinte definição de contato:

Número de pontos	Nome	Tipo	Observação
1	TxD-	Produção	RS422
2	RxD-	Input	RS422
3	TST_1	Produção
4	TOV_1	Produção
5	RST	Input
6	GND	Input
7	Reservas
8	VCC_5V	Fonte de alimentação	+5v
9	TxD+	Produção	RS422
10	RxD+	Input	RS422
11	ExtTrig	Input	Entrada síncrona de 5 V
12	GND	Input
13	GND	Input
14	Reservas
15	GND	Terra de potência

Características do produto

Giroscópio digital de três eixos:
- ± 500o/s gama de medição dinâmica
- Estabilidade de desvio zero: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN)
Acelerômetro digital triaxial:
- ± 16 G gama de medição dinâmica
- Estabilidade com viés zero: 0,1 mg (GJB, 10S), 0, 02 mg (ALLAN)
Alta fiabilidade: MTBF > 20000h
Precisão garantida na gama de temperaturas completa (-40°C ~ 80°C): algoritmo de calibração e compensação de temperaturas de alto desempenho incorporado
Para o fabrico de produtos da posição 8528
Interface de via única RS422
Compatível com o STIM300

Área de aplicação

UAV tático e industrial
Munições inteligentes
Procurador

Indicadores de produto

Parâmetro	Condições de ensaio	Precisão do projeto	Unidade
Giroscópio
Faixa de medição dinâmica	-	± 500	O/s
Estabilidade do viés	Variança Allan (intervalo de 500 °/s, temperatura normal)	0.3	o/h
Estabilidade do viés	Média de 10 s (-40°C ~ +80°C, temperatura constante)	3.0	o/h
Bias	Intervalo de desvio zero	0.1	O/s
Bias	Variação de desvio zero em toda a gama de temperaturas	0.01	O/s
Bias	Iniciar repetibilidade	0.005	O/s
Efeito da aceleração linear no viés		0.002	o/s/g
Influência da vibração sobre o Bias, alteração antes e depois da vibração		0.002	o/s/g
Influência da vibração sobre o Bias, alteração antes e durante a vibração		0.001	o/s/g
Fator de escala	Precisão do fator de escala	0.1	%
Fator de escala	Não-linearidade do fator de escala	0.01	% FS
Caminhada aleatória angular	-	0.06	°/√h
Largura de banda	-	200	Hz
Acelerômetro
Faixa de medição dinâmica	-	16	g
Estabilidade do viés	Variança Allan (intervalo de 16 g, temperatura normal)	0.02	mg
Estabilidade do viés	Média de 10 s (-40°C ~ +80°C, temperatura constante)	0.03	mg
Bias	Intervalo de desvio zero	1	mg
Bias	Variação de desvio zero em toda a gama de temperaturas	1	mg
Bias	Iniciar repetibilidade	0.2	mg
Fator de escala	Precisão do fator de escala	0.3	%
Fator de escala	Não-linearidade do fator de escala	0.02	% FS
Caminhada aleatória de velocidade	-	0.08	m/s/√hr
Largura de banda	-	200	Hz
Interface de comunicação
Direção única SR422	Taxa de Baud	460.8	MHz
Frequência de amostragem	UART	1000	Hz
Características elétricas
Voltagem	-	5	V
Consumo de energia	-	1.5	W
Ripple	P-P	150	mV
Características estruturais
Tamanho	-	38.6x44.6x21.5	mm
Peso	-	65 ± 2	g
Ambiente de utilização
Temperatura de funcionamento	-	-40 a 80	°C
Temperatura de armazenamento	-	-45 ~ 85	°C
Vibração	-	20 ~ 2000 Hz,60,06 g
Impacto	-	6000 g,0.5ms
Confiabilidade
MTBF	-	20000	h
Tempo de trabalho contínuo	-	120	h

Visão geral do produto

O IMU300C-A0-IMU é uma unidade de medição inercial (IMU) baseada na tecnologia de micromaquinagem (MEMS), com giroscópio MEMS de alto desempenho e acelerômetro MEMS incorporados,com 3 velocidades angulares e 3 acelerações.

O IMU300C-A0-IMU possui alta confiabilidade e forte adaptabilidade ao ambiente.Buscador e outros campos.

Tamanho

Descarregar Manual do Utilizador do IMU300C (PDF)
