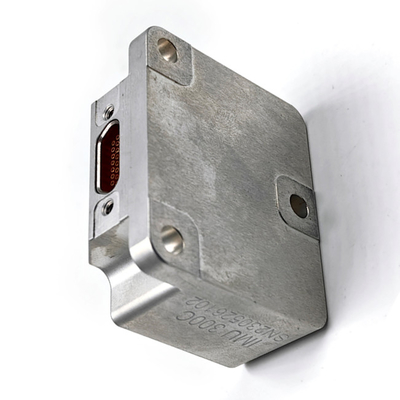

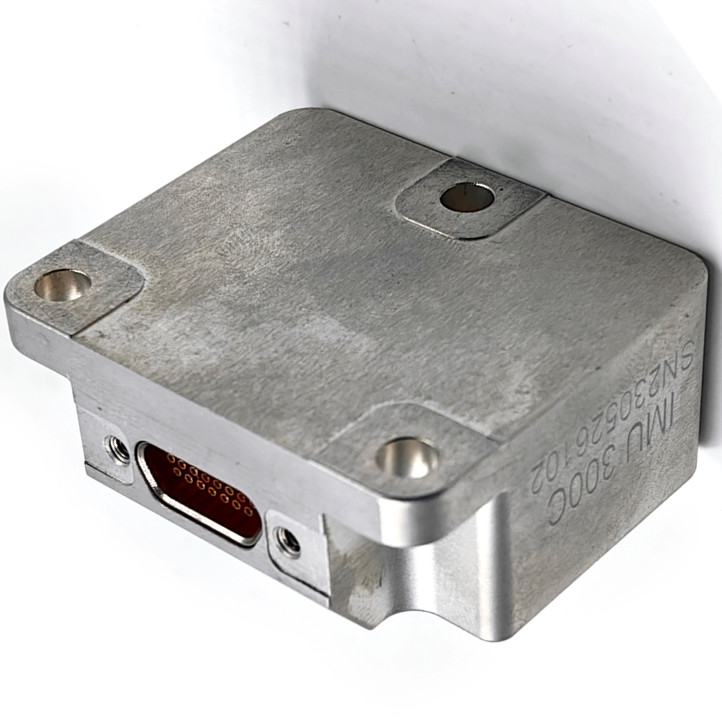

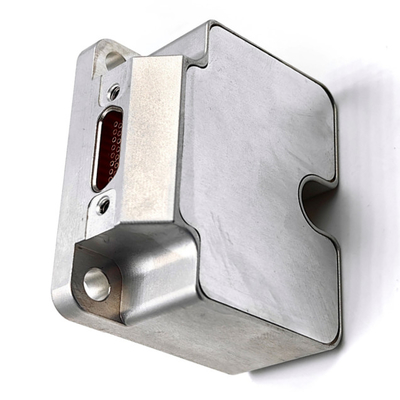

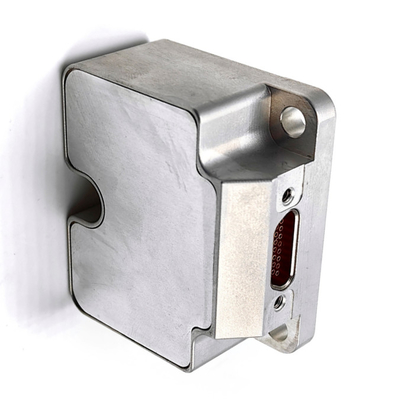

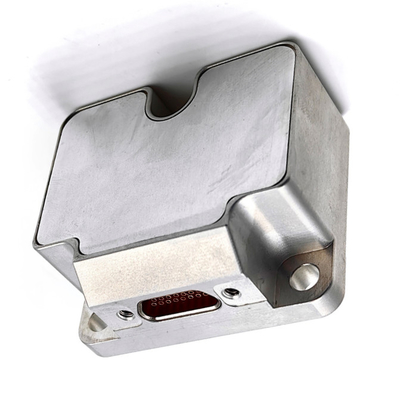

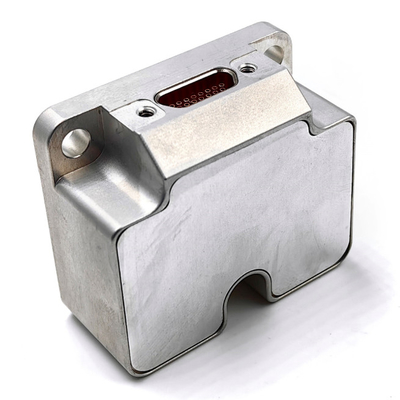

16g Aceleração Giroscópio 200hz Sensor Imu Deslocamento baixo 3 eixos

Name: 16g Aceleração Giroscópio 200hz Sensor Imu Deslocamento baixo 3 eixos
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	IMU300C
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T,L/C
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Unidade de medição inercial

faixa de medição do giroscópio:

±500º/s

Estabilidade de polarização zero do giroscópio:

0,3 deg/h

Caminhada aleatória angular:

0.06 graus /√h

Escala do acelerômetro:

16G

Estabilidade de desvio ac:

00,02 mg

Fator de escala:

0.02%FS

Largura de banda:

200HZ

Produção:

RS422

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

Sensor imu de 3 eixos

Sensor imu de baixo deslocamento de 200 Hz

Sensor imu de 200 Hz

Descrição do produto

16g Sensor de IMU de baixa offset de aceleração giroscópica

Características do produto

Giroscópio digital de três eixos:
1. ± 500o/s gama de medição dinâmica;
2. Estabilidade de desvio zero: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Acelerômetro digital triaxial:
1. ± 16 G gama de medição dinâmica;
2. Estabilidade com desvio zero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Alta fiabilidade: MTBF > 20000h;
A precisão garantida no intervalo completo de temperatura (-40 °C ~ 80 °C): algoritmo de calibração e compensação de temperatura de alto desempenho incorporado;
Apto para trabalhar em condições de vibração forte;
Interface de via única RS422
Compatível com o STIM300

Área de aplicação

UAV tático e industrial
Munições inteligentes
Procurador

Indicadores de produto

Parâmetro		Condições de ensaio	Precisão do projeto	Unidade
Giroscópio	Faixa de medição dinâmica	-	± 500	O/s
	Estabilidade do viés	Variança Allan (intervalo de 500 °/s, temperatura normal)	0.3	o/h
	Estabilidade do viés	média de 10 s (-40 °C ~ + 80 °C, temperatura constante),	3.0	o/h
	Bias	Intervalo de desvio zero	0.1	O/s
		Variação de desvio zero em toda a gama de temperaturas	0.01	O/s
		Iniciar repetibilidade	0.005	O/s
		Efeito da aceleração linear no viés	0.002	o/s/g
		Influência da vibração sobre o Bias, alteração antes e depois da vibração	0.002	o/s/g
		Influência da vibração sobre o Bias, alteração antes e durante a vibração	0.001	o/s/g
	Fator de escala	Precisão do fator de escala	0.1	%
	Fator de escala	Não-linearidade do fator de escala	0.01	% FS
	Caminhada aleatória angular	-	0.06	°/√h
	Largura de banda	-	200	Hz
Acelerômetro	Faixa de medição dinâmica	-	16	g
	Estabilidade do viés	Variança Allan (intervalo de 16 g, temperatura normal)	0.02	mg
	Estabilidade do viés	Média de 10 s (-40 °C ~ + 80 °C, temperatura constante)	0.03	mg
	Bias	Intervalo de desvio zero	1	mg
		Variação de desvio zero em toda a gama de temperaturas	1	mg
		Iniciar repetibilidade	0.2	mg
	Fator de escala	Precisão do fator de escala	0.3	%
	Fator de escala	Não-linearidade do fator de escala	0.02	% FS
	Caminhada aleatória de velocidade	-	0.08	m/s/√hr
	Largura de banda	-	200	Hz
Interface de comunicação	Direção única SR422	Taxa de Baud	460.8	MHz
Interface de comunicação	Frequência de amostragem	UART	1000	Hz
Características elétricas	Voltagem	-	5	V
	Consumo de energia	-	1.5	W
	Ripple	P-P	150	mV
Características estruturais	Tamanho	-	38.6x44.6x21.5	mm
Características estruturais	Peso	-	65 ± 2	g
Ambiente de utilização	Temperatura de funcionamento	-	-40 a 80	°C
	Temperatura de armazenamento	-	-45 ~ 85	°C
	Vibração	-	20 ~ 2000 Hz,60,06 g
	Impacto	-	6000 g,0.5ms
Confiabilidade	MTBF	-	20000	h
Confiabilidade	Tempo de trabalho contínuo	-	120	h

Visão geral do produto

O IMU300C-A0-IMU é uma unidade de medição inercial (IMU) baseada na tecnologia de micromaquinagem (MEMS), com giroscópio MEMS de alto desempenho e acelerômetro MEMS incorporados,com 3 velocidades angulares e 3 acelerações.
O IMU300C-A0-IMU possui alta confiabilidade e forte adaptabilidade ao ambiente.Buscador e outros campos.

Interface elétrica

O conector elétrico do produto IMU300C-A0-IMU é o J30J-15 TJL, sendo que a definição e a atribuição dos contatos específicos constam do quadro seguinte:

Número de pontos	Nome	Tipo	Observação
1	TxD-	Produção	RS422
2	RxD-	Input	RS422
3	TST_1	Produção
4	TOV_1	Produção
5	RST	Input
6	GND	Input
7	Reservas
8	VCC_5V	Fonte de alimentação	+5v
9	TxD+	Produção	RS422
10	RxD+	Input	RS422
11	ExtTrig	Input	Entrada síncrona de 5 V
12	GND	Input
13	GND	Input
14	Reservas
15	GND	Terra de potência

Tamanho

Manual do utilizador do IMU300C.pdf
