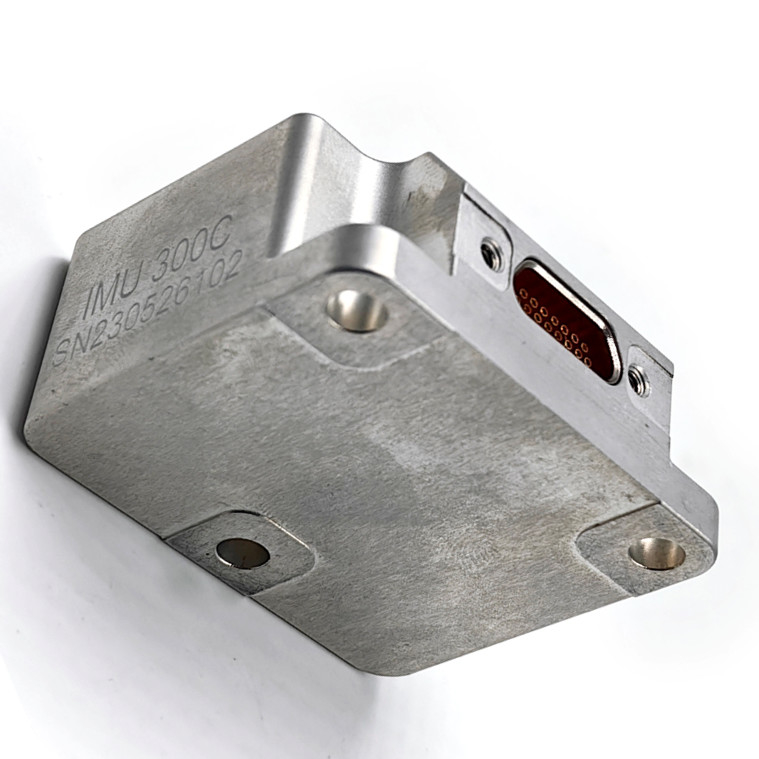

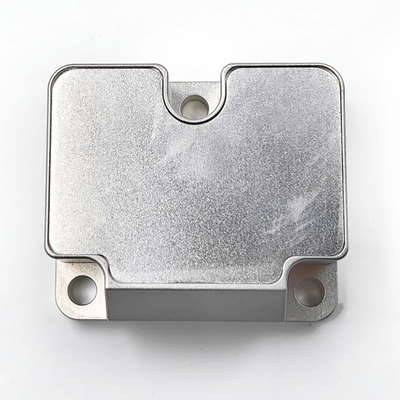

Stim300 Análogo 3 eixos Imu Sensor Alto desempenho

Name: Stim300 Análogo 3 eixos Imu Sensor Alto desempenho
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	IMU300C
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T,L/C
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Unidade de medição inercial

faixa de medição do giroscópio:

±500º/s

Estabilidade de polarização zero do giroscópio:

0,3 deg/h

Caminhada aleatória angular:

0.06 graus /√h

Escala do acelerômetro:

16G

Estabilidade de desvio ac:

00,02 mg

Fator de escala:

0.02%FS

Largura de banda:

200HZ

Produção:

RS422

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

Sensor de imu analógico de 3 eixos

Sensor imu de 3 eixos de alto desempenho

Sensor de imu analógico de 200 Hz

Descrição do produto

STIM300 Sensor de IMU analógico de baixo custo e alto desempenho

Indicadores de produto

Parâmetro		Condições de ensaio	Precisão do projeto	Unidade
Giroscópio	Faixa de medição dinâmica	-	± 500	O/s
	Estabilidade do viés	Variança Allan (intervalo de 500 °/s, temperatura normal)	0.3	o/h
	Estabilidade do viés	média de 10 s (-40 °C ~ + 80 °C, temperatura constante),	3.0	o/h
	Bias	Intervalo de desvio zero	0.1	O/s
		Variação de desvio zero em toda a gama de temperaturas	0.01	O/s
		Iniciar repetibilidade	0.005	O/s
		Efeito da aceleração linear no viés	0.002	o/s/g
		Influência da vibração sobre o Bias, alteração antes e depois da vibração	0.002	o/s/g
		Influência da vibração sobre o Bias, alteração antes e durante a vibração	0.001	o/s/g
	Fator de escala	Precisão do fator de escala	0.1	%
	Fator de escala	Não-linearidade do fator de escala	0.01	% FS
	Caminhada aleatória angular	-	0.06	°/√h
	Largura de banda	-	200	Hz
Acelerômetro	Faixa de medição dinâmica	-	16	g
	Estabilidade do viés	Variança Allan (intervalo de 16 g, temperatura normal)	0.02	mg
	Estabilidade do viés	Média de 10 s (-40 °C ~ + 80 °C, temperatura constante)	0.03	mg
	Bias	Intervalo de desvio zero	1	mg
		Variação de desvio zero em toda a gama de temperaturas	1	mg
		Iniciar repetibilidade	0.2	mg
	Fator de escala	Precisão do fator de escala	0.3	%
	Fator de escala	Não-linearidade do fator de escala	0.02	% FS
	Caminhada aleatória de velocidade	-	0.08	m/s/√hr
	Largura de banda	-	200	Hz
Interface de comunicação	Direção única SR422	Taxa de Baud	460.8	MHz
Interface de comunicação	Frequência de amostragem	UART	1000	Hz
Características elétricas	Voltagem	-	5	V
	Consumo de energia	-	1.5	W
	Ripple	P-P	150	mV
Características estruturais	Tamanho	-	38.6x44.6x21.5	mm
Características estruturais	Peso	-	65 ± 2	g
Ambiente de utilização	Temperatura de funcionamento	-	-40 a 80	°C
	Temperatura de armazenamento	-	-45 ~ 85	°C
	Vibração	-	20 ~ 2000 Hz,60,06 g
	Impacto	-	6000 g,0.5ms
Confiabilidade	MTBF	-	20000	h
Confiabilidade	Tempo de trabalho contínuo	-	120	h

Características do produto

Giroscópio digital de três eixos:
1. ± 500o/s gama de medição dinâmica;
2. Estabilidade de desvio zero: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Acelerômetro digital triaxial:
1. ± 16 G gama de medição dinâmica;
2. Estabilidade com desvio zero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Alta fiabilidade: MTBF > 20000h;
A precisão garantida no intervalo completo de temperatura (-40 °C ~ 80 °C): algoritmo de calibração e compensação de temperatura de alto desempenho incorporado;
Apto para trabalhar em condições de vibração forte;
Interface de via única RS422
Compatível com o STIM300

Área de aplicação

UAV tático e industrial
Munições inteligentes
Procurador

Visão geral do produto

O IMU300C-A0-IMU é uma unidade de medição inercial (IMU) baseada na tecnologia de micromaquinagem (MEMS), com giroscópio MEMS de alto desempenho e acelerômetro MEMS incorporados,com 3 velocidades angulares e 3 acelerações.
O IMU300C-A0-IMU possui alta confiabilidade e forte adaptabilidade ao ambiente.Buscador e outros campos.

Interface elétrica

O conector elétrico do produto IMU300C-A0-IMU é o J30J-15 TJL, sendo que a definição e a atribuição dos contatos específicos constam do quadro seguinte:

Número de pontos	Nome	Tipo	Observação
1	TxD-	Produção	RS422
2	RxD-	Input	RS422
3	TST_1	Produção
4	TOV_1	Produção
5	RST	Input
6	GND	Input
7	Reservas
8	VCC_5V	Fonte de alimentação	+5v
9	TxD+	Produção	RS422
10	RxD+	Input	RS422
11	ExtTrig	Input	Entrada síncrona de 5 V
12	GND	Input
13	GND	Input
14	Reservas
15	GND	Terra de potência

Tamanho

Manual do utilizador do IMU300C.pdf
