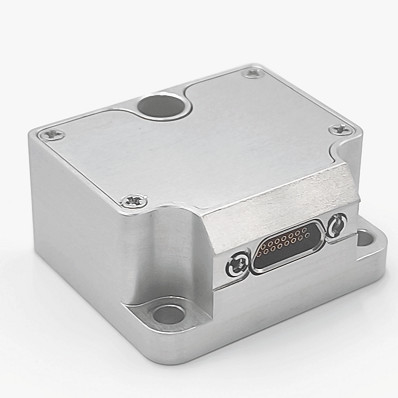

Unidades de medição inercial de alta precisão de baixo desvio IMU 500deg/S

Name: Unidades de medição inercial de alta precisão de baixo desvio IMU 500deg/S
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200H-A0
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	GI200H-A0
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Unidade de medição inercial

Faixa Gryo:

± 500°/s

Medida da escala do acelerômetro:

16G

Variação de Allan do acelerômetro:

00,02 mg

Variância de Gryo Allan:

00,6 graus/h

MTBF:

20000h

Não-linearidade do fator de escala do giroscópio:

0.02%FS

Vibração:

20 ~ 2000 Hz

Detalhes da embalagem:

Caixa com esponja

Habilidade da fonte:

1000/mês

Destacar:

Unidades de medição inercial de 500°/S

Unidades de medição inercial de alta precisão

Unidades de medição de inércia de baixo desvio

Descrição do produto

Unidades de medição inercial de baixa inclinação IMU 500deg/S Range

Descrição do produto

GI200H-A0-IMU é uma unidade de medição inercial (IMU) baseada na tecnologia micro-mecânica (MEMS), com giroscópio MEMS de alto desempenho e acelerômetro MEMS integrados,com 3 velocidades angulares e 3 acelerações.
O GI200H-A0-IMU possui alta confiabilidade e forte adaptabilidade ao ambiente.Buscador e outros campos.

Principais características

1) Giroscópio digital de três eixos:

± 500o/s gama de medição dinâmica;
Estabilidade de desvio zero: 3 °/h (GJB, 10 s), 0,6 °/h (ALLAN);

2) Acelerômetro digital triaxial:

± 16 g de faixa de medição dinâmica;
Estabilidade com desvio zero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);

3) Alta fiabilidade: MTBF > 20000h;
4) Precisão garantida na gama de temperaturas completa (-40 °C~70 °C): algoritmo de calibração e compensação de temperaturas de alto desempenho incorporado;
5) Adequado para trabalhar em condições de vibração forte;
6)Interface RS42 de um canal

Principal AAplicação

UAV tático e industrial
Munições inteligentes
Procurador

Indicadores de produto

Parâmetro		Condições de ensaio	Precisão do projeto	Unidade
Giroscópio	Faixa de medição dinâmica	-	± 500	O/s
	Estabilidade de desvio zero	Variança Allan (intervalo de 500 °/s, temperatura normal)	0.6	o/h
	Estabilidade de desvio zero	média de 10 s (-40 °C ~ + 70 °C, temperatura constante),	3	o/h
	Preconceito zero	Intervalo de desvio zero	0.1	O/s
		Variação de desvio zero em toda a gama de temperaturas	0.03	O/s
		Iniciar repetibilidade	0.005	O/s
		Efeito da aceleração linear no viés	0.002	o/s/g
		Influência da vibração sobre o viés zero, alteração antes e depois da vibração	0.003	o/s/g
		Influência da vibração sobre o viés zero, alteração antes e durante a vibração	0.003	o/s/g
	Fator de escala	Precisão do fator de escala	0.2	%
	Fator de escala	Não-linearidade do fator de escala	0.02	% FS
	Largura de banda	-	200	Hz
Acelerômetro	Faixa de medição dinâmica	-	16	g
	Estabilidade de desvio zero	Variança Allan (intervalo de 16 g, temperatura normal)	0.02	mg
	Estabilidade de desvio zero	Média de 10 s (temperatura normal, 1σ)	0.1	mg
	Preconceito zero	Intervalo de desvio zero	1	mg
		Variação de desvio zero em toda a gama de temperaturas	1	mg
		Repetibilidade de arranque (1σ)	0.2	mg
	Fator de escala	Precisão do fator de escala	0.3	%
	Fator de escala	Não-linearidade do fator de escala	0.02	% FS
	Largura de banda	-	200	Hz
Interface de comunicação	SR422 de um canal	Taxa de Baud	460.8	MHz
Interface de comunicação	Frequência de amostragem	UART	1000	Hz
Características elétricas	Voltagem	-	5 ± 0.1	V
	Consumo de energia	-	≤ 1.5	W
	Ripple	P-P	150	mV
Características estruturais	Tamanho	Tolerância ± 0.1	38.5x44.5x21.5	mm
Características estruturais	Peso	Confecção em vasos/não confecção em vasos	70±2/45±2	g
Ambiente de utilização	Temperatura de funcionamento	-	-40 ~ 70	°C
	Temperatura de armazenamento	-	-45 ~ 85	°C
	Vibração	-	20 ~ 2000 Hz,60,06 g
	Impacto	-	6000 g,0.5ms
Confiabilidade	MTBF	-	20000	h
Confiabilidade	Tempo de trabalho contínuo	-	120	h

Estrutura do produto

Unidades de medição inercial de alta precisão de baixo desvio IMU 500deg/S 0
L38,5 mm x W44,5 mm x H21,5 mm ((L x W x H))
