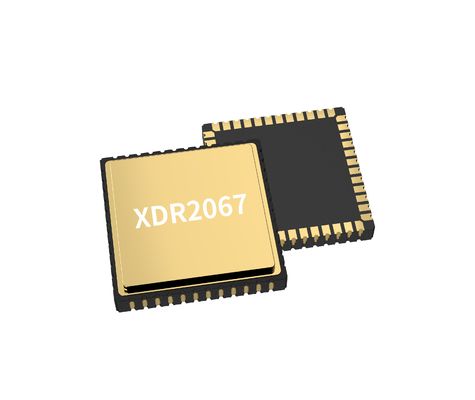

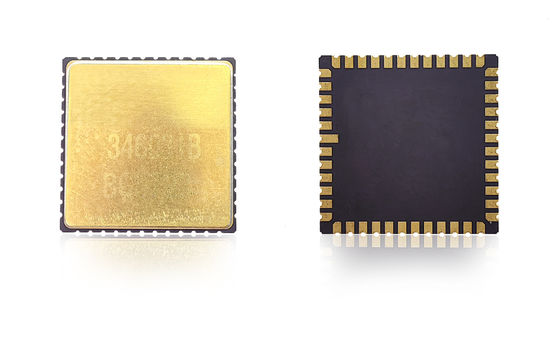

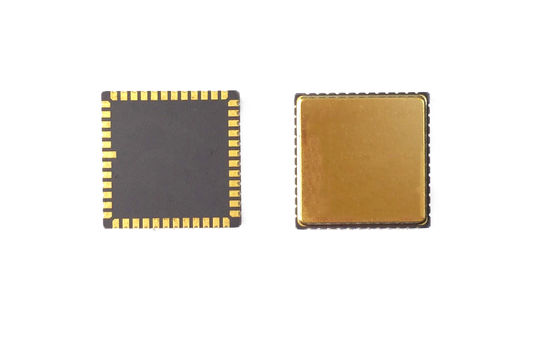

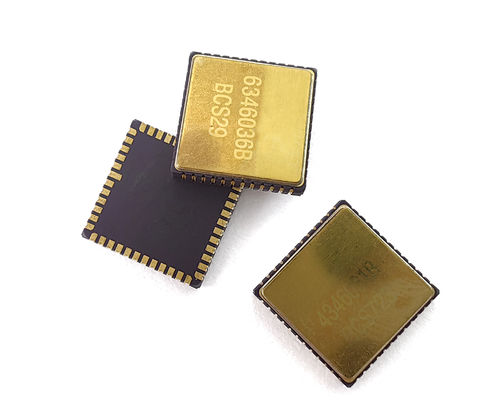

Chip giroscópio MEMS de alta precisão com instabilidade de viés de 1°/h para giroscópio do acelerômetro IMU

Nome da marca:	Firepower
Número do modelo:	MGZ330HC-O1
MOQ:	1
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500pcs

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

Nome do produto:

Chip giroscópio MEMS

Estabilidade do viés @10s:

<1°/h

(Estabilidade de polarização @1s:

<3°/h

Caminhada aleatória angular:

<0,05°/√h

Erro de polarização sobre temperatura:

<1°/h

Taxa de dados:

12k

Packaging Details:

Wooden box

Habilidade da fonte:

500pcs

Destacar:

Placa giratória de simulação de movimento de três eixos

Placa giratória multifunção

Placa giratória de ensaio de giroscópio

Descrição do produto

Chip giroscópio MEMS de alta precisão com instabilidade de viés de 1°/h para giroscópio do acelerômetro IMU

O chip giroscópio MEMS é um sensor de taxa angular em estado sólido em miniatura projetado para medição precisa da velocidade de rotação.Incorpora tecnologia avançada de micromaquinagem MEMS e arquitetura de acionamento de circuito fechadoAlta precisão, baixa instabilidade de desvio e excelente resistência a vibrações.

Características do chipsaída digitalA utilização de um sistema de controlo de temperatura é possível através de uma interface SPI ou UART e é totalmente compensada pela temperatura, garantindo um desempenho consistente em ambientes dinâmicos.UAVs, robótica, sistemas de estabilização de veículos e unidades de navegação inercial de nível tático.

Parâmetros principais

Desempenho	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Distância (degrados/s)	400	400	400
Largura de banda @3DB (personalizada) (Hz)	200	200	300
Precisão de saída (SPI digital) (bits)	24	24	24
Taxa de saída (ODR) (personalizada) (Hz)	12K	12K	12K
Retardo (personalizado) (ms)	< 1.5	< 1.5	< 1
Estabilidade do viés (deg/hr(1o))	< 0.1	< 0.5	< 0.1
Estabilidade do viés (1σ 10s) (deg/hr(1o))	< 1	< 5	< 1
Estabilidade do viés (1σ 1s) (deg/hr (((1o))	(3)	< 15	(3)
Erro de desvio sobre a temperatura (1σ) (degrados/hora (((1o))	< 10	< 30	10
Variações da temperatura do bias, calibradas (grados/hora)	< 1	< 10	< 1
Repetitividade do viés (deg/hr ((1o))	< 0.5	(3)	< 0.3
Fator de escala a 25°C (lbs/deg/s)	16000	16000	20000
Repetitividade do fator de escala (1σ) (ppm ((1o))	< 20 ppm	< 20 ppm	< 100 ppm
Fator de escala em relação à temperatura (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Fator de escala não linear (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
Caminhada aleatória angular (ARW) (°/√h)	< 0.05	< 0.25	< 0.05
Ruído (de pico para pico) (degrados/s)	< 0.35	< 0.4	< 0.25
GValue sensibilidade (°/h/g)	< 1	(3)	< 1
Erro de retificação de vibrações (12gRMS,20-2000) (°/h/g ((rms))	< 1	(3)	< 1

Adequação ambiental

Impacto (potência ligada)	500 g, 1 min
Resistência ao impacto (desligamento)	10000 g, 10 ms
Vibração (alimentação ligada)	18 g rms (20 Hz a 2 kHz)
Temperatura de funcionamento	-40oC a +85oC
Temperatura de armazenagem	-55oC a +125oC
Tensão de alimentação	5 ± 0,25 V
Consumo corrente	45mA

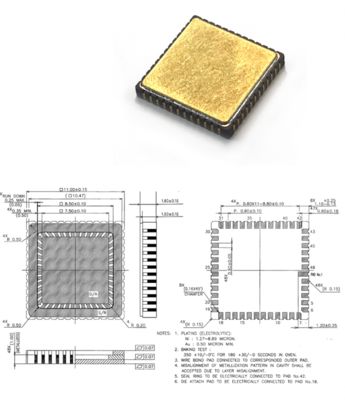

Projeto de PCB

Os condensadores de desacoplamento para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos, com a resistência equivalente dos traços minimizada.As outras extremidades dos condensadores de desacoplamento para VREF, VBUF e VREG são conectados ao AVSS_LN mais próximo e, em seguida, para sinalizar a terra através de uma conta magnética.

Os condensadores de desacoplamento para VCC e VIO devem ser colocados perto dos pinos correspondentes.que exigem traços de PCB largos para garantir a estabilidade da tensão.

Para uma montagem suave, evitar o encaminhamento por baixo da embalagem e localizar os componentes longe das áreas de concentração de tensão.pontos de contacto mecânicos externos, e áreas propensas a deformação durante a instalação.
