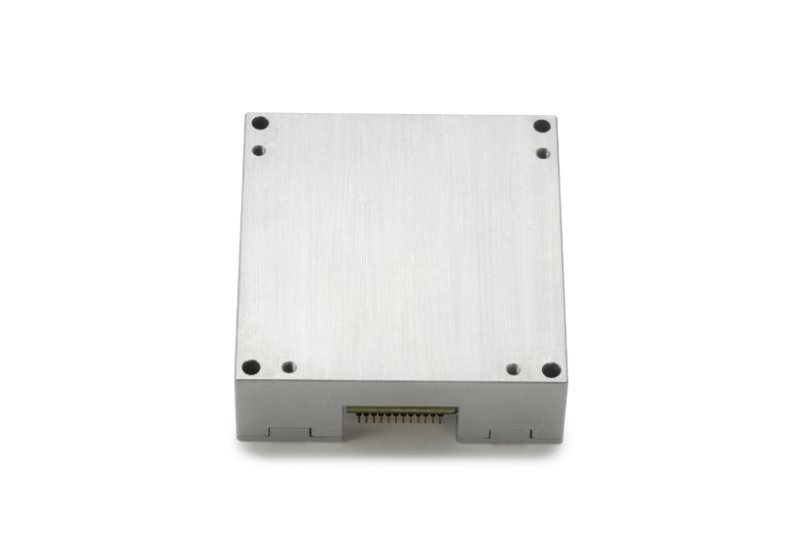

Unidade de medição da inércia de peso leve Sensor de inércia de eixo 6 com amplo alcance

Name: Unidade de medição da inércia de peso leve Sensor de inércia de eixo 6 com amplo alcance
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	16488HB
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Escala do giroscópio:

±500/s

Estabilidade de polarização zero do giroscópio:

0,8 °/h

Faixa de aceleração:

± 16 g

Acc Zero Bias Estabilidade:

0,06 mg (Allan)

Caminhada aleatória:

00,15o/√h

Largura de banda (-3dB):

200Hz

Interface:

1 canal SPI/UART/CAN

Repetibilidade do fator de escala:

0,1%

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

Unidade de medição inercial do eixo 6

Unidade de medida inercial de peso leve

Unidade de medição de inércia de grande alcance

Descrição do produto

Unidade de medição de inércia de peso leve Sensor de inércia de eixo 6 com amplo alcance

A unidade de medição inercial de vários graus de liberdade 16488HB é um sistema inercial completo com giroscópio de três eixos, acelerômetro de três eixos, magnetômetro de três eixos,e sensor de pressãoEsta unidade avançada mede os parâmetros críticos do portador, incluindo a taxa de ângulo de três eixos, aceleração, campo magnético de três eixos e pressão do ar.Todos os dados de saída são entregues através do protocolo de comunicação SPI após uma compensação de erro abrangente, incluindo a compensação da temperatura, a compensação do ângulo de desalinhamento da instalação e a compensação não linear.

Especificações técnicas

Especificações do giroscópio

Parâmetro	Condições de ensaio	Tipico	Número máximo	Unidade
Faixa de medição dinâmica		500	2000	°/s
Estabilidade de Bias Zero	Variança Allan, eixo Z	0.8		°/h
Estabilidade de Bias Zero	Variança Allan, eixo X e eixo Y	1.6		°/h
Estabilidade de Bias Zero	Média de 10 s (-40°C ~ +70°C, temperatura constante), eixo Z	3		°/h
Estabilidade de Bias Zero	média de 10 s (-40°C ~ +70°C, temperatura constante), eixo X e eixo Y	6		°/h
Preconceito zero	Intervalo de desvio zero, eixo Z	± 0.07		°/s
Preconceito zero	Intervalo de desvio zero, eixo X e eixo Y	± 0.2		°/s
Preconceito zero	Mudança de desvio zero na gama de temperaturas completa, eixo Z 1	± 0.02		°/s
Preconceito zero	Mudança de viés zero sobre a temperatura, eixos X e Y 1	± 0.06		°/s
Repetibilidade de início sucessivo	Eixo Z	0.002
Repetibilidade de início sucessivo	Eixo X e Eixo Y	0.006
Repetitividade do início do dia a dia	Eixo Z	0.003		/s
Comece a repetição dia após dia	Eixo X e eixo Y	0.009		°/s
Efeito da aceleração linear sobre o viés		0.002		°/s/g
A influência das vibrações sobre o viés zero	Alteração antes e após a vibração 2	0.002		°/s/g
A influência das vibrações sobre o viés zero	Alteração antes e durante a vibração 2	0.002		°/s/g
Fator de escala	Precisão do fator de escala, eixo Z	0.3		%
Fator de escala	Precisão do fator de escala, eixo X e eixo Y	0.6		%
Factor de escala não linearidade	Eixo Z	0.01		% FS
Factor de escala não linearidade	Eixo X e Eixo Y	0.02		% FS
Caminhada angular aleatória		0.15		°/√h
Densidade de ruído		0.001		°/s/√Hz
Resolução		3.052×10−7		/s/LSB
Largura de banda		200		Hz

Especificações do acelerômetro

Parâmetro	Condições de ensaio	Número mínimo	Tipico	Número máximo	Unidade
Faixa de medição dinâmica			16	200	g
Estabilidade de Bias Zero	Variança Allan		0.06		mg
Estabilidade de Bias Zero	Média de 10 s (-40°C ~ +70°C, temperatura constante)		0.4		mg
Preconceito zero	Intervalo de desvio zero		2		mg
Preconceito zero	Mudança de desvio zero dentro de toda a gama de temperaturas, valor de pico para pico 1		4		mg
Repetitividade de iniciados sucessivos			0.5		mg
Repetitividade iniciada diariamente			0.8		mg
Coeficiente de temperatura com desvio zero		0.05	0.1		mg/°C

Dimensões

Notas:
1 Variação de desvio zero no intervalo de temperatura completo
2 Medição da influência das vibrações
