| Nome da marca: | Firepower |
| Model Number: | KT-EX 9-2 |
| MOQ: | 1 |
| preço: | Negociável |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 500/MONTH |
Adis16488 Sensores de substituição Imu Acelerômetro Giroscópio para Oceanografia e Mapeamento
Descrição do produto

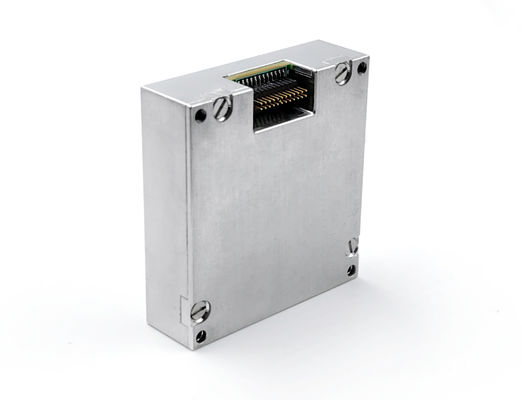

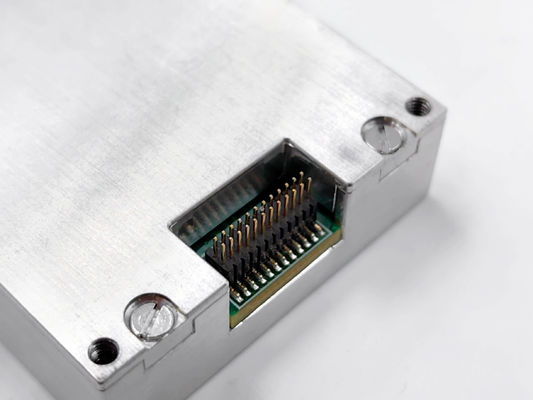

OKT-EX 9-2 unidade de medição inercial de vários graus de liberdade é um sistema inercial completo com um giroscópio integrado de três eixos, um acelerômetro de três eixos,um magnetômetro de três eixos e um sensor de pressão para medir o ângulo de três eixos dos parâmetros de transporte, tais como a taxa, aceleração, campo magnético de três eixos, pressão do ar, etc., dados de saída após compensação de erros (incluindo compensação de temperatura, compensação de ângulo de desalinhamento da instalação,compensação não linear, etc.) de acordo com o protocolo de comunicação através do SPI.
Parâmetros técnicos
| Parâmetro | Condições de ensaio | Número mínimo | Tipico | Número máximo | unidade | |
| Giroscópio | Faixa de medição dinâmica | Configurabilidade (máximo ± 1000) | ± 450 | O/s | ||
| Inestabilidade de viés zero | Allan variância, melhor do que | 5.1 | o/h | |||
| Estabilidade de desvio zero | 1s suave, rms, melhor do que | 30 | o/h | |||
| Desvio zero em toda a gama de temperaturas | -40 oC ~ 85 oC, 10s suave, rms | 0.03 | O/s | |||
| Caminhada aleatória | 1b | 0.26 | o/√h | |||
| Repetitividade de viés zero | 1b | 100 | o/h | |||
| Ruído de saída | Sem filtro, rms | 0.135 | O/s | |||
| Repetitividade do fator de escala | 1b | 0.1 | % | |||
| Não-linearidade do fator de escala | FS=450 o/s | 0.01 | % FS | |||
| Largura de banda (-3 dB) | 330 | Hz | ||||
| Acoplamento cruzado | 0.1 | % | ||||
| Acelerômetro | Faixa de medição dinâmica | Configurabilidade (máximo ± 40) | ± 18 | g | ||
| Estabilidade de desvio zero | Variança Allan | 0.07 | mg | |||
| Desvio zero em toda a gama de temperaturas | -40 oC ~ 85 oC, 10s suave, rms | 5 | mg | |||
| Caminhada aleatória | 1b | 0.029 | m/s/√h | |||
| Repetitividade de viés zero | 1b | 5 | mg | |||
| Ruído de saída | Sem filtro, rms | 1 | mg | |||
| Repetitividade do fator de escala | 1b | 0.1 | % | |||
| Não-linearidade do fator de escala | FS=10 g | 0.1 | % FS | |||
| Largura de banda (-3 dB) | 330 | Hz | ||||
| Acoplamento cruzado | 0.1 | % | ||||
| Magnetômetro | Faixa de medição dinâmica | ± 2.5 | Gauss | |||
| Sensibilidade | 0.1 | OBS/BSB | ||||
| Não-linearidade | 0.5 | % FS | ||||
| Barómetro | Intervalo de pressão | 300 | 1100 | mbar | ||
| Sensibilidade | 6.1 × 10- 7 | mbar/LSB | ||||
| Erro total | 4.5 | mbar | ||||
| Erro relativo | 2.5 | mbar | ||||
| Não-linearidade | 0.1 | % FS | ||||
| Interface de comunicação | 1 esp | Frequência do relógio de entrada | 15 | MHz | ||
| Características elétricas | Voltagem | DC | 2.5 | 3.3 ± 10% | 5 | V |
| Consumo de energia | 0.6 | 1 | W | |||
| Ripple | P-P | 100 | mV | |||
| peso | 48 ± 2 | g | ||||
| Ambiente de utilização | Temperatura de funcionamento | Escalabilidade | - 40 | 85 | oC | |
| temperatura de armazenamento | - 55 | 85 | oC | |||
| vibração | 10 ~ 2000 Hz,60,06 g | |||||
| Choque. | 5000 g,0.1 ms | |||||
Dimensão
Embalagem e transporte
