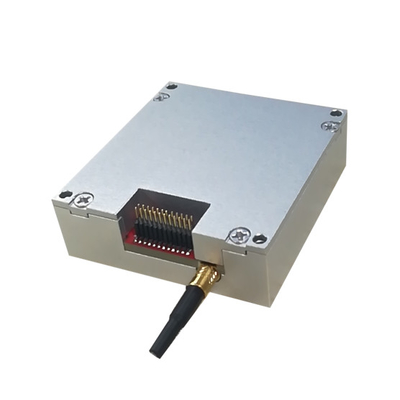

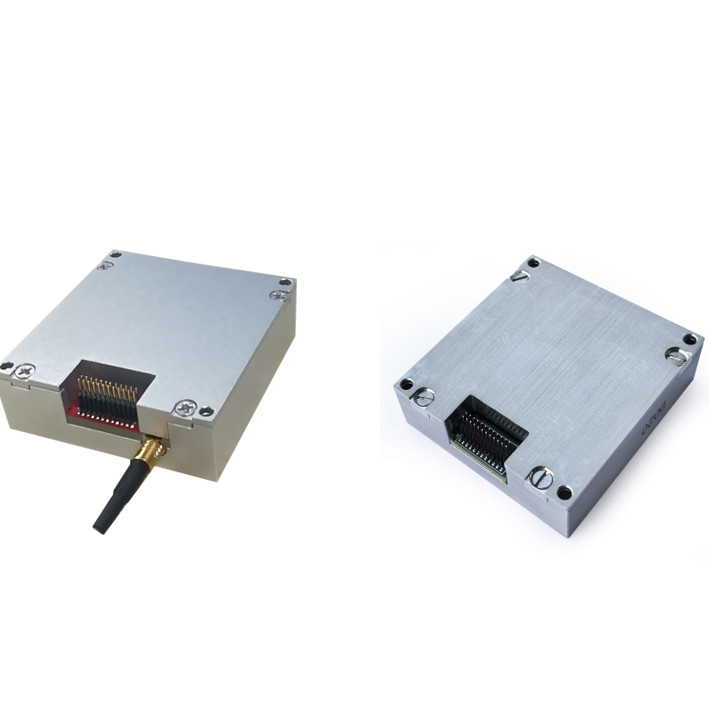

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento

Nome da marca:	Firepower
Número do modelo:	16488HA
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Escala do giroscópio:

±500°/s

Estabilidade de polarização zero do giroscópio:

00,3 °/h

Faixa de aceleração:

±20g

Acc Zero Bias Estabilidade:

2ug

Interface de comunicação:

SPI de 1 canal

Peso:

50 g

Largura de banda:

250hz

Caminhada aleatória:

00,15°/√h

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

Sensor compacto de inércia Imu

Pesquisa e mapeamento do sensor de inércia Imu

Sensor de inércia Imu de peso leve

Descrição do produto

Compacto e leve Imu inercial KT-EX 9-1Sensor para topografia e mapeamento

Descrição do produto

OKT-EX 9-1A unidade de medição inercial é um sistema inercial completo com um giroscópio integrado de três eixos e um acelerômetro de três eixos, que é utilizado para medir a taxa angular de três eixos,aceleração e outros parâmetros do transportador, e emitir os dados após a compensação de erros (incluindo a compensação de temperatura, a compensação do ângulo de desalinhamento da instalação, a compensação não linear, etc.)) através do SPI de acordo com o protocolo de comunicação.

Parâmetros principais

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio	Faixa de medição dinâmica			± 500		O/s
	Inestabilidade do Bias	Allan variância, melhor do que		0.3		o/h
	Estabilidade do viés	1s suave, RMS, melhor que		10		o/h
	Bias em toda a gama de temperaturas	-40 oC ~ 85 oC, suavização de 10 s, RMS		0.005		O/s
	Caminhada aleatória	1b		0.15		o/√h
	Repetitividade do viés	1b		10		o/h
	Ruído de saída	Sem filtragem, RMS		0.05		O/s
	Repetitividade do fator de escala	1b		0.01		%
	Não-linearidade do fator de escala	1b		0.01		%
	Fator de escala	FS=450 o/s, 32 bits		2621440		LSB/°/sec
	Largura de banda (-3 dB)			250		Hz
	Acoplamento cruzado			0.1		%
	Sensibilidade à aceleração			1		°/h/g
	Efeito de retificação das vibrações			0.5		°/h/g2
	Frequência de ressonância			Doze mil		Hz
Acelerômetro	Faixa de medição dinâmica			± 20		g
	Estabilidade do viés	Variança Allan		2		- Não.
	Bias em toda a gama de temperaturas	-40 oC ~ 85 oC, suavização de 10 s, RMS		1		mg
	Caminhada aleatória	1b		0.029		m/s/√h
	Repetitividade do viés	1b		5		mg
	Ruído de saída	Sem filtragem, RMS		0.5		mg
	Repetitividade do fator de escala	1b		0.1		%
	Não-linearidade do fator de escala	FS = 20 g		0.1		% FS
	Fator de escala	± 20, 32 bits		65536000		g/LSB
	Largura de banda (-3 dB)			250		Hz
	Acoplamento cruzado			0.1		%
Temperatura	Fator de escala			0.0125		°C/LSB
Interface de comunicação	SPI de sentido único	Introduza a frequência do relógio		8	15	MHz
Características elétricas	Voltagem	Corrente contínua		3.3 ± 10%		V
	Consumo de energia			1	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Ambiente de utilização	Temperatura de funcionamento	Escalabilidade	- 40		85	oC
	Temperatura de armazenamento		- 55		85	oC
	Vibração			10 ~ 2000 Hz,60,06 g
	Impacto			1000 g,0.1 ms

Desenho de contorno

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento 0

Ambiente de produção

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento 1

Embalagem e transporte

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento 2

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento 3

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento 4
