IMU acelerômetro giroscópio com alta adaptabilidade ambiental para UAV tático e industrial

Name: IMU acelerômetro giroscópio com alta adaptabilidade ambiental para UAV tático e industrial
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU200J
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	IMU200J
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Escala do giroscópio:

±500°/s

Estabilidade de polarização zero do giroscópio:

4°/h

Faixa de aceleração:

± 16 g

Estabilidade de polarização do acelerômetro:

0.2 mg (ALLAN)

Interface de comunicação:

1 canal RS422

Largura de banda:

200HZ

Peso:

≤ 45 g

Tamanho:

44.8*38.6*13.5mm

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

UAV industrial IMU acelerômetro giroscópio

UAV tático IMU acelerômetro giroscópio

Alta adaptabilidade ambiental IMU acelerômetro giroscópio

Descrição do produto

Giroscópio de acelerômetro IMU com elevada adaptabilidade ao ambiente para UAVs táticos e industriais

Descrição do produto

O IMU200J é uma unidade de medição inercial (IMU) baseada na tecnologia de micromecânica (MEMS), com giroscópio MEMS de alto desempenho e acelerômetro MEMS incorporados,com 3 velocidades angulares e 3 acelerações.
O IMU200J tem uma elevada fiabilidade e uma forte adaptabilidade ao ambiente.
amplamente utilizado em UAV táticos e industriais, munições inteligentes, buscadores e outros campos.

Os seus principais domínios de aplicação incluem:

* UAV tático e industrial
* Munições inteligentes
* Buscador

Função principal

1Giroscópio digital de três eixos:

1 Faixa de medição dinâmica:± 500o/s
②Estabilidade de desvio zero: 1°/h

2Acelerômetro digital triaxial:
①Faixa de medição dinâmica:± 16 g
2 Estabilidade de Bias Zero: 0, 07 mg (ALLAN);

3. Alta fiabilidade: MTBF > 20000h;
4. Precisão garantida no intervalo de temperatura completo (-40 oC ~ 70 oC):
Algoritmo integrado de calibração e compensação de temperatura de alto desempenho;
5. Adequado para trabalhar em condições de vibração forte;
6Interface 1 canal UART, 1 canal SPI, 1 canal CAN.

Parâmetros técnicos

Parâmetro		Condições de ensaio	Valor típico	Unidade
Giroscópio	Faixa de medição dinâmica	-	± 500	O/s
	Estabilidade de desvio zero	Variança Allan (intervalo de 500 °/s, temperatura normal)	4	o/h
	Estabilidade de desvio zero	Média de 10 s (-40 oC ~ + 80 oC, temperatura constante)	20	o/h
	Preconceito zero	Intervalo de desvio zero	≤ ± 0.1	O/s
		Variação de desvio zero em toda a gama de temperaturas (média de 1 s)	± 0.07	O/s
		Repetitividade sem preconceito	0.012	O/s
		Efeito da aceleração linear no viés	0.002	o/s/g
	Fator de escala	Precisão do fator de escala	0.2	% FS
	Fator de escala	Não-linearidade do fator de escala	0.05	% FS
	Resolução		0.005	°/s
	Caminhada aleatória angular	-	0.06	°/√h
	Largura de banda	-	220	Hz
Acelerômetro	Faixa de medição dinâmica	-	± 16	g
	Estabilidade de desvio zero	Variança Allan (intervalo de 16 g, temperatura normal)	0.2	mg
	Estabilidade de desvio zero	Média de 10 s (-40 oC ~ + 80 oC, temperatura constante)	1	mg
	Preconceito zero	Intervalo de desvio zero	± 2	mg
		Variação de desvio zero em toda a gama de temperaturas	± 2	mg
		Iniciar repetibilidade	0.2	mg
	Fator de escala	Precisão do fator de escala	0.2	%
	Fator de escala	Não-linearidade do fator de escala	0.05	% FS
	Caminhada aleatória de velocidade	-	0.08	m/s/√hr
	Largura de banda	-	200	Hz
Interface de comunicação	1 rota SR422	Taxa de Baud	460.8	MHz
Características elétricas	Voltagem	-	5 ± 0.5	V
	Consumo de energia	-	1.5	W
	Ripple	P-P	150	mV
Características estruturais	Tamanho	-	44.8x38.6x13.5	mm
Características estruturais	Peso	-	45 ± 1	g
Ambiente de utilização	Temperatura de funcionamento	-	-40 a 80	oC
	Temperatura de armazenamento	-	-45 ~ 85	oC
	Vibração	-	20 ~ 2000 Hz,60,06 g
	Impacto	-	1000 g,0.5ms
Confiabilidade	MTBF	-	20000	h
Confiabilidade	Tempo de trabalho contínuo	-	120	h

Desenho de contorno

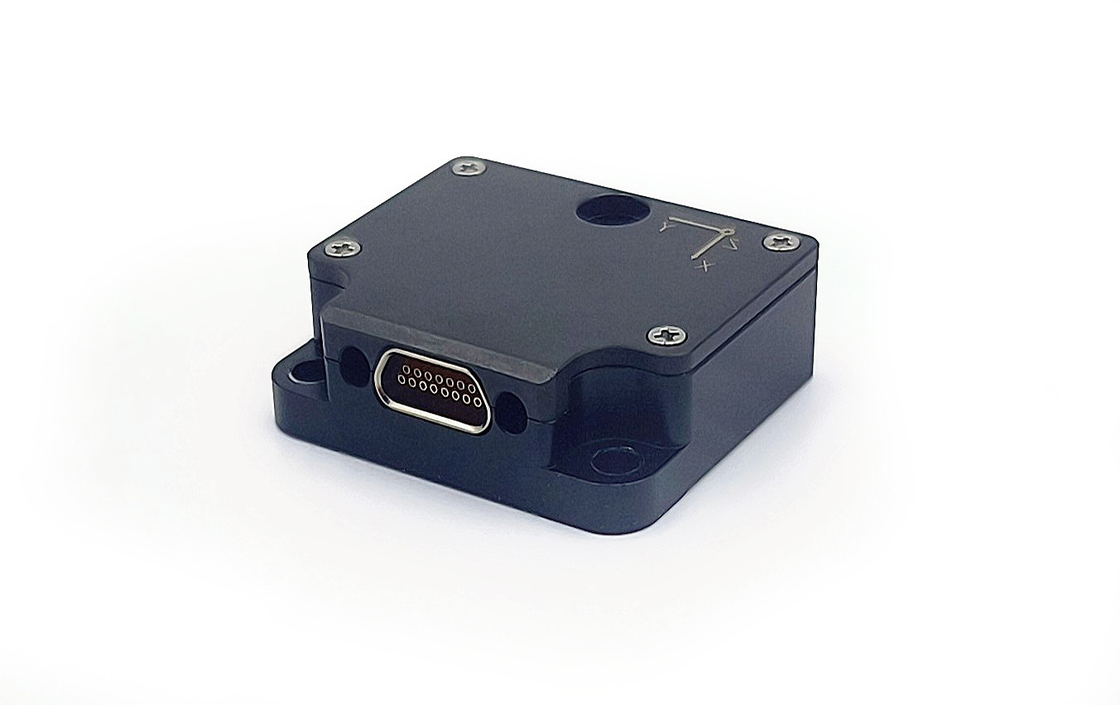

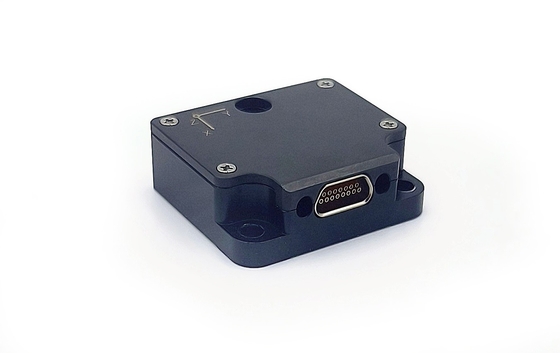

Foto detalhada

Pagamento e Envio

IMU acelerômetro giroscópio com alta adaptabilidade ambiental para UAV tático e industrial 3

IMU acelerômetro giroscópio com alta adaptabilidade ambiental para UAV tático e industrial 4

IMU acelerômetro giroscópio com alta adaptabilidade ambiental para UAV tático e industrial 5
