| Nome da marca: | Firepower |
| Model Number: | KT-EX 9-1 |
| MOQ: | 1 |
| preço: | Negociável |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 500/MONTH |

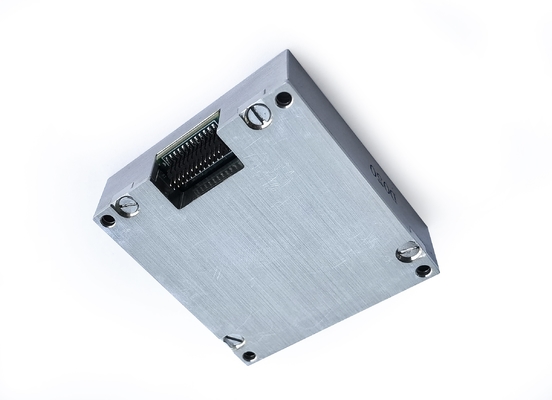

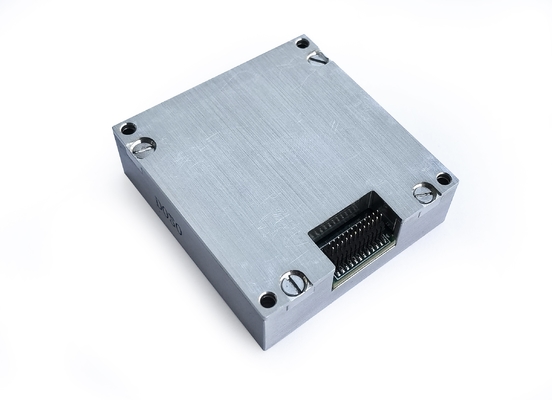

Stim300 Substituição Sensor de Alto Desempenho de 6 eixos KT-EX9-1 Unidade de Medição de Inércia IMU
Descrição do produto
OKT-EX 9-1 A unidade de medição inercial é um sistema inercial completo com um giroscópio integrado de três eixos e um acelerômetro de três eixos, que é utilizado para medir a taxa angular de três eixos,aceleração e outros parâmetros do transportador, e emitir os dados após a compensação de erros (incluindo a compensação de temperatura, a compensação do ângulo de desalinhamento da instalação, a compensação não linear, etc.) através do SPI de acordo com o protocolo de comunicação.
Parâmetros principais
| Parâmetro | Condições de ensaio | Valor mínimo | Valor típico | Valor máximo | Unidade | |
| Giroscópio | Faixa de medição dinâmica | ± 500 | O/s | |||
| Inestabilidade do Bias | Allan variância, melhor do que | 0.3 | o/h | |||
| Estabilidade do viés | 1s suave, RMS, melhor que | 10 | o/h | |||
| Bias em toda a gama de temperaturas | -40 oC ~ 85 oC, suavização de 10 s, RMS | 0.005 | O/s | |||
| Caminhada aleatória | 1b | 0.15 | o/√h | |||
| Repetitividade do viés | 1b | 10 | o/h | |||
| Ruído de saída | Sem filtragem, RMS | 0.05 | O/s | |||
| Repetitividade do fator de escala | 1b | 0.01 | % | |||
| Não-linearidade do fator de escala | 1b | 0.01 | % | |||
| Fator de escala | FS=450 o/s, 32 bits | 2621440 | LSB/°/sec | |||
| Largura de banda (-3 dB) | 250 | Hz | ||||
| Acoplamento cruzado | 0.1 | % | ||||
| Sensibilidade à aceleração | 1 | °/h/g | ||||
| Efeito de retificação das vibrações | 0.5 | °/h/g2 | ||||
| Frequência de ressonância | Doze mil | Hz | ||||
| Acelerômetro | Faixa de medição dinâmica | ± 20 | g | |||
| Estabilidade do viés | Variança Allan | 2 | - Não. | |||
| Bias em toda a gama de temperaturas | -40 oC ~ 85 oC, suavização de 10 s, RMS | 1 | mg | |||
| Caminhada aleatória | 1b | 0.029 | m/s/√h | |||
| Repetitividade do viés | 1b | 5 | mg | |||
| Ruído de saída | Sem filtragem, RMS | 0.5 | mg | |||
| Repetitividade do fator de escala | 1b | 0.1 | % | |||
| Não-linearidade do fator de escala | FS = 20 g | 0.1 | % FS | |||
| Fator de escala | ± 20, 32 bits | 65536000 | g/LSB | |||
| Largura de banda (-3 dB) | 250 | Hz | ||||
| Acoplamento cruzado | 0.1 | % | ||||
| Temperatura | Fator de escala | 0.0125 | °C/LSB | |||
| Interface de comunicação | SPI de sentido único | Introduza a frequência do relógio | 8 | 15 | MHz | |
| Características elétricas | Voltagem | Corrente contínua | 3.3 ± 10% | V | ||
| Consumo de energia | 1 | 1.5 | W | |||
| Ripple | P-P | 48 ± 2 | 100 | mV | ||
| Ambiente de utilização | Temperatura de funcionamento | Escalabilidade | - 40 | 85 | oC | |
| Temperatura de armazenamento | - 55 | 85 | oC | |||
| Vibração | 10 ~ 2000 Hz,60,06 g | |||||
| Impacto | 1000 g,0.1 ms | |||||
Desenho de contorno
Principais domínios de aplicação
Embalagem e transporte
