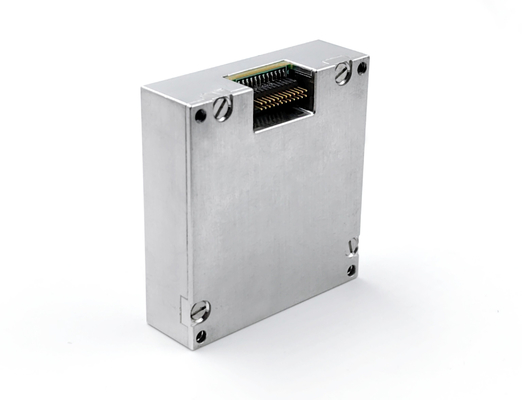

Adis16488 Substituição de unidade de medição de inércia do IMU Sensor giroscópio KT-EX 9-1 com amplo alcance

Nome da marca:	Firepower
Número do modelo:	16488HA
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Escala do giroscópio:

±500°/s

Estabilidade de polarização zero do giroscópio:

00,3 °/h

Faixa de aceleração:

±20g

Acc Zero Bias Estabilidade:

2ug

Largura de banda (-3dB):

250hz

Interface de comunicação:

SPI de um canal

Caminhada aleatória:

00,15°/√h

Vibração:

10~2000 Hz, 6,06 g

Detalhes da embalagem:

esponja/caixa

Destacar:

Unidade de medição de inércia IMU de substituição

Unidade de medição de inércia IMU de grande alcance

Sensor giroscópio de unidade de medição inercial

Descrição do produto

Adis16488 Substituição de unidade de medição de inércia do IMU Sensor giroscópio KT-EX 9-1 com amplo alcance

Descrição do produto

OKT-EX 9-1 A unidade de medição inercial é um sistema inercial completo com um giroscópio integrado de três eixos e um acelerômetro de três eixos, que é utilizado para medir a taxa angular de três eixos,aceleração e outros parâmetros do transportador, e emitir os dados após a compensação de erros (incluindo a compensação de temperatura, a compensação do ângulo de desalinhamento da instalação, a compensação não linear, etc.) através do SPI de acordo com o protocolo de comunicação.

Parâmetros principais

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio	Faixa de medição dinâmica			± 500		O/s
	Inestabilidade do Bias	Allan variância, melhor do que		0.3		o/h
	Estabilidade do viés	1s suave, RMS, melhor que		10		o/h
	Bias em toda a gama de temperaturas	-40 oC ~ 85 oC, suavização de 10 s, RMS		0.005		O/s
	Caminhada aleatória	1b		0.15		o/√h
	Repetitividade do viés	1b		10		o/h
	Ruído de saída	Sem filtragem, RMS		0.05		O/s
	Repetitividade do fator de escala	1b		0.01		%
	Não-linearidade do fator de escala	1b		0.01		%
	Fator de escala	FS=450 o/s, 32 bits		2621440		LSB/°/sec
	Largura de banda (-3 dB)			250		Hz
	Acoplamento cruzado			0.1		%
	Sensibilidade à aceleração			1		°/h/g
	Efeito de retificação das vibrações			0.5		°/h/g2
	Frequência de ressonância			Doze mil		Hz
Acelerômetro	Faixa de medição dinâmica			± 20		g
	Estabilidade do viés	Variança Allan		2		- Não.
	Bias em toda a gama de temperaturas	-40 oC ~ 85 oC, suavização de 10 s, RMS		1		mg
	Caminhada aleatória	1b		0.029		m/s/√h
	Repetitividade do viés	1b		5		mg
	Ruído de saída	Sem filtragem, RMS		0.5		mg
	Repetitividade do fator de escala	1b		0.1		%
	Não-linearidade do fator de escala	FS = 20 g		0.1		% FS
	Fator de escala	± 20, 32 bits		65536000		g/LSB
	Largura de banda (-3 dB)			250		Hz
	Acoplamento cruzado			0.1		%
Temperatura	Fator de escala			0.0125		°C/LSB
Interface de comunicação	SPI de sentido único	Introduza a frequência do relógio		8	15	MHz
Características elétricas	Voltagem	Corrente contínua		3.3 ± 10%		V
	Consumo de energia			1	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Ambiente de utilização	Temperatura de funcionamento	Escalabilidade	- 40		85	oC
	Temperatura de armazenamento		- 55		85	oC
	Vibração			10 ~ 2000 Hz,60,06 g
	Impacto			1000 g,0.1 ms

Desenho de contorno

Adis16488 Substituição de unidade de medição de inércia do IMU Sensor giroscópio KT-EX 9-1 com amplo alcance 0

Principais domínios de aplicação

Adis16488 Substituição de unidade de medição de inércia do IMU Sensor giroscópio KT-EX 9-1 com amplo alcance 1

Embalagem e transporte

Adis16488 Substituição de unidade de medição de inércia do IMU Sensor giroscópio KT-EX 9-1 com amplo alcance 2

Adis16488 Substituição de unidade de medição de inércia do IMU Sensor giroscópio KT-EX 9-1 com amplo alcance 3

Adis16488 Substituição de unidade de medição de inércia do IMU Sensor giroscópio KT-EX 9-1 com amplo alcance 4
