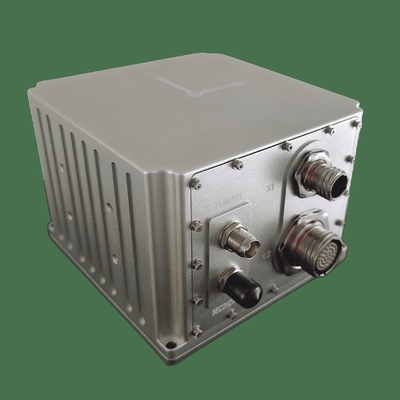

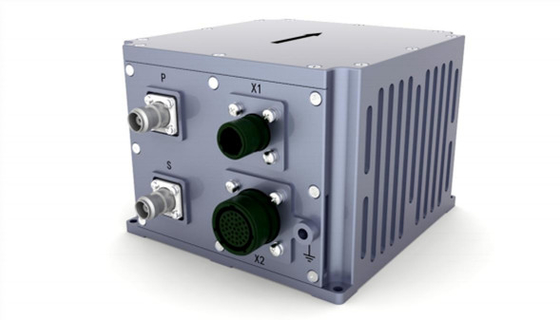

Sistema de navegação integrado de alta precisão com estabilidade giroscópica de 0,05°/h e frequência de dados de navegação de 200 Hz

Nome da marca:	Firepower
Número do modelo:	INS500D
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Precisão de posicionamento em ponto único (RMS):

1.2m

Precisão de posicionamento RTK (RMS):

2 cm±1 ppm

Perda de precisão de posicionamento da fechadura (CEP):

100m/10min, 0,5nm/30min, 1,5nm/h, 2‰D

Sistema de auto-navegação:

00,05°×sec/Lati

Frequência dos dados de navegação:

200 hertz

Escala do giroscópio:

400°/s

Estabilidade giroscópica com desvio zero:

00,05°/h

Detalhes da embalagem:

Esponja e cartão

Habilidade da fonte:

500/MONTH

Destacar:

Sistema de navegação integrado de 200 Hz

0.05°/h Sistema integrado de navegação

Sistema de navegação integrado de alta precisão

Descrição do produto

1. Visão geral

O sistema de navegação integrado de fibra óptica SNC500D baseia-se no giroscópio de circuito fechado de fibra óptica, no acelerômetro e na placa de recepção GNSS de ponta com desempenho de alto custo,e é realizado através de fusão multi-sensor e algoritmo de cálculo de navegação para atender aos requisitos de medição precisa da atitude, direcção, posição e outras informações nos campos de aplicação dos sistemas móveis de medição de média e alta precisão e dos grandes UAV.

2Índice de desempenho

Parâmetro		Indicadores técnicos
Precisão da posição	Ponto único (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Precisão de bloqueio-perda (CEP)	100m/10min 0.5nm/30min 1.5nm/h 2 ‰ D, onde D é a distância percorrida (opcional, combinação DVL ou odômetro)
Rubrica (RMS)	Auto-norte buscando precisão	0.05 ° × sec (Lati), 10 min de alinhamento da base estacionária; onde Lati indica a latitude.
Rubrica (RMS)	Precisão de retenção de perda de bloqueio	0.1°/h
Atitude (RMS)	GNSS válido	00,02°
Atitude (RMS)	Precisão de retenção de perda de bloqueio	00,05°/h
Precisão da velocidade horizontal (RMS)	Ponto único L1/L2	0.1m/s
Precisão da velocidade horizontal (RMS)	GNSS não é válido	2 m/s/h
Frequência dos dados de navegação	200 Hz
Giroscópio	Distância	400°/s
	Estabilidade de desvio zero	00,05°/h
	Não-linearidade do fator de escala	50 ppm
	Caminhada aleatória angular	00,02°/ √hr
Acelerômetro	Distância	16 g
	Estabilidade de desvio zero	50g
	Não-linearidade do fator de escala	100 ppm
	Caminhada aleatória de velocidade	00,01 m/s/ √hr
Dimensões físicas e características elétricas	Dimensões globais	138.5 mm × 136,5 mm × 102 mm
	Peso	20,0 kg (sem cabo)
	Voltagem de entrada	12 ̊36VDC
	Consumo de energia	< 24 W (estado estacionário)
	Armazenamento	16G
Indicadores ambientais	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+70°C
	Vibração aleatória	60,06 g, 20 Hz a 2000 Hz
	MTBF	3 horas
Características da interface	PPS, EVENT, RS232, RS422, CAN (facultativo)
	Porta de rede de 100 m
	Conector de antena (TNC)
	Interface do sensor de velocidade da roda

3. Dimensões globais Sistema de navegação integrado de alta precisão com estabilidade giroscópica de 0,05°/h e frequência de dados de navegação de 200 Hz 0
