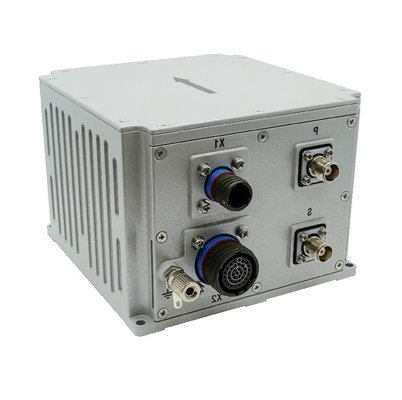

50ug Acelerômetro Estabilidade de Bias Zero RS422 Fibra Óptica Strapdown Sistema de Navegação Inercial para AUV

Name: 50ug Acelerômetro Estabilidade de Bias Zero RS422 Fibra Óptica Strapdown Sistema de Navegação Inercial para AUV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	INS500D
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

Precisão de posição:

10,8 nm/h

Precisão de direção:

0.1°/h

Precisão de atitude:

00,05°/h

Precisão da velocidade horizontal:

0.1m/s

Frequência de dados de navegação ((Ponto único L1/L2):

200HZ

Escala do giroscópio:

400°/s

Estabilidade de distorção zero do giroscópio:

00,3°/h

Escala do acelerômetro:

16G

acelerômetro Estabilidade de viés zero:

50g

Dimensão:

138.5 mm × 136,5 mm × 102 mm

Peso:

20,0 kg (sem cabo)

Temperatura de funcionamento:

-40°C~+60°C

Detalhes da embalagem:

Esponja e cartão

Habilidade da fonte:

500/MONTH

Destacar:

rs422 sistema de navegação inercial

Sistema de navegação inercial do AUV

Sistema de navegação inercial de acelerômetro 50ug

Descrição do produto

RS422 Sistema de navegação inercial de fibra óptica para AUV

Descrição do produto

O sistema de navegação integrado de fibra óptica INS500D é uma solução de alto desempenho que combina um giroscópio de fibra óptica de circuito fechado, acelerômetro,e um receptor GNSS de ponta para uma eficiência de custo excepcionalUtilizando fusão multi-sensor e algoritmos avançados de navegação, fornece medidas precisas de posição, direção e posição.Projetados para satisfazer os exigentes requisitos dos sistemas móveis de medição de média a alta precisão e das grandes aplicações de UAV, o INS500D garante uma navegação confiável e precisa em ambientes complexos.

Função principal

O sistema tem um modo de navegação integrado por inércia/satélite e um modo de inércia pura.

No modo de navegação integrada por inércia/satélite, as informações de posicionamento por satélite recebidas pelo receptor GNSS podem ser utilizadas para a navegação integrada, e o passo, a rotação, o curso, a posição,velocidade, o tempo e outras informações do portador podem ser emitidas; Após a perda do sinal, a posição, a velocidade e a posição calculadas pela inércia são emitidas,com um diâmetro superior a 50 mm,, a função de manutenção do curso está disponível em pouco tempo e a precisão de posicionamento no nível do medidor está disponível em pouco tempo.Informações de pós-processamento podem ser produzidas para o software de pós-processamento processar.

Após o arranque do modo de inércia pura (ou seja, a fusão GPS nunca foi realizada após a ligação e, se perder novamente o bloqueio após a fusão, pertence ao modo de navegação integrada),Tem uma função de medição de posição precisa, pode produzir o passo e a direção de rolagem, e o modo de inércia pura pode encontrar o norte estaticamente.

Índice de desempenho

Parâmetro		Indicadores técnicos
Precisão da posição	Ponto único (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Precisão de bloqueio-perda (CEP)	10,8 nm/h 2 ‰ D, onde D é a distância percorrida (opcional, combinação DVL ou odômetro)
Rubrica (RMS)	Auto-norte buscando precisão	0.1 ° × sec (Lati), 10 min de alinhamento da base estacionária; onde Lati indica a latitude.
Rubrica (RMS)	Precisão de retenção de perda de bloqueio	0.1°/h
Atitude (RMS)	GNSS válido	00,02°
Atitude (RMS)	Precisão de retenção de perda de bloqueio	00,05°/h
Precisão da velocidade horizontal (RMS)	Ponto único L1/L2	0.1m/s
Precisão da velocidade horizontal (RMS)	GNSS não é válido	2 m/s/h
Frequência dos dados de navegação	200 Hz
Giroscópio	Distância	400°/s
	Estabilidade de desvio zero	00,3°/h
	Não-linearidade do fator de escala	50 ppm
	Caminhada aleatória angular	00,02°/ √hr


Acelerômetro	Distância	16 g
	Estabilidade de desvio zero	50ug5
	Não-linearidade do fator de escala	100 ppm
	Caminhada aleatória de velocidade	00,01 m/s/ √hr
Dimensões físicas e características elétricas	Dimensões globais	138.5 mm × 136,5 mm × 102 mm
	Peso	20,0 kg (sem cabo)
	Voltagem de entrada	12 ̊36VDC
	Consumo de energia	< 24 W (estado estacionário)
	Armazenamento	16G
Indicadores ambientais	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+70°C
	Vibração aleatória	60,06 g, 20 Hz a 2000 Hz
	MTBF	3 horas
Características da interface	PPS, EVENT, RS232, RS422, CAN (facultativo)
	Porta de rede de 100 m
	Conector de antena (TNC)
	Interface do sensor de velocidade da roda

Desenho de contorno

50ug Acelerômetro Estabilidade de Bias Zero RS422 Fibra Óptica Strapdown Sistema de Navegação Inercial para AUV 0
