Unidade de medição de inércia de baixa deriva com acelerômetro e giroscópio de 3 eixos incorporados

Unidade de medição de inércia de baixa deriva com acelerômetro e giroscópio de 3 eixos incorporados

Nome da marca:	Firepower
Número do modelo:	IMU6-1
MOQ:	1
preço:	3000$
Condições de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

Faixa de medição:

±400°/s

Estabilidade do viés em execução:

00,3°/h

Caminhada aleatória angular:

00,15°/√h

Repetitividade do viés (1σ):

1°/h

Fator de escala não linearidade ((1σ):

150 ppm

Intervalo do acelerômetro:

±10g

Estabilidade do viés do acelerômetro durante a execução:

00,02 mg

Peso:

55 ± 5 g

Detalhes da embalagem:

sponge+box

Supply Ability:

500/month

Destacar:

Unidade de medição inercial giroscópio

Unidade de medição da inércia do acelerômetro de 3 eixos

Unidade de medição da inércia do grau tático

Descrição do produto

Unidade de medição de inércia de baixa deriva com acelerômetro e giroscópio de 3 eixos incorporados

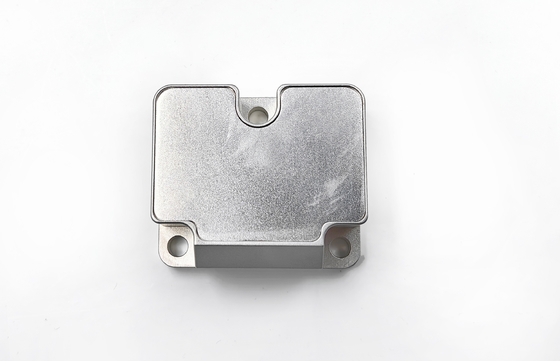

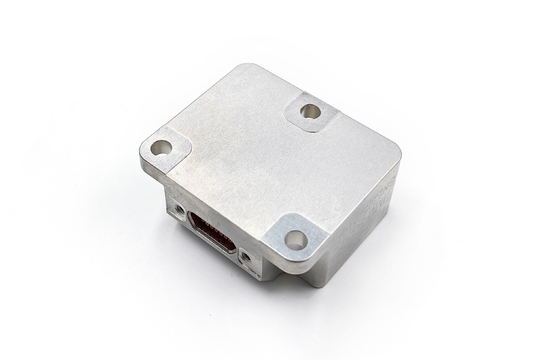

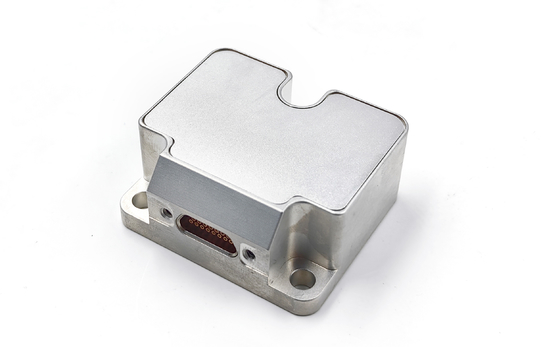

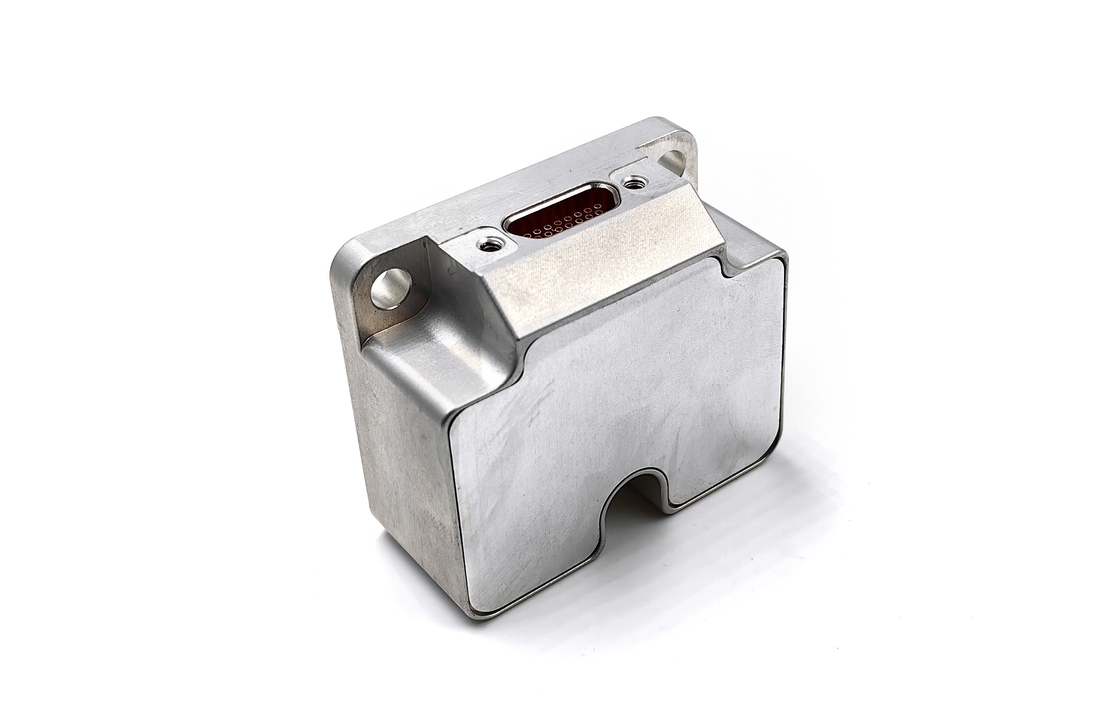

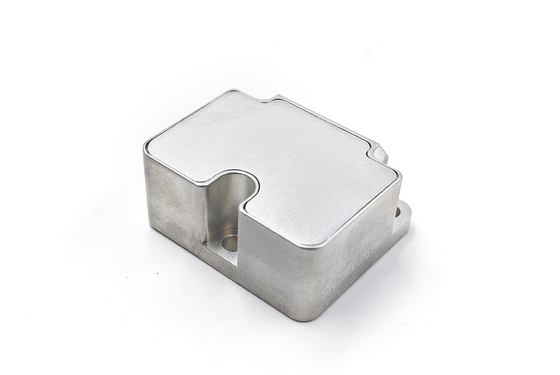

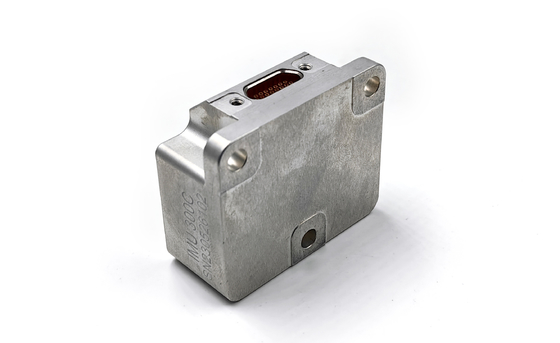

A unidade de medição inercial IMU6 integra um giroscópio de três eixos, acelerômetro de três eixos, sensor de temperatura e placa de processamento de sinal para medir a taxa angular, aceleração,e ângulo de inclinação do suporteO sistema produz dados compensados (incluindo a compensação de temperatura, a compensação do ângulo de desalinhamento da instalação,e compensação não linear) através de uma porta serial RS-422 usando um protocolo de comunicação padronizado.

Principais especificações

Atributo	Valor
Faixa de medição	± 400°/s
Estabilidade dos preconceitos durante a execução	00,3°/h
Caminhada angular aleatória	00,15°/√h
Repetitividade do viés (1σ)	1°/h
Fator de escala não linear (1σ)	150 ppm
Intervalo do acelerômetro	± 10 g
Estabilidade do acelerômetro durante a execução	00,02 mg
Peso	55 ± 5 g

Especificações técnicas do giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervalo de medição (personalizável)	°/s	± 400	± 400	± 400	± 2000
Estabilidade do Bias em execução (@ Allan variance)	°/h	0.3	0.1	0.05	1
Estabilidade do viés @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade do viés na temperatura máxima	°/h	10	3	2	18
Caminhada angular aleatória	°/√h	0.15	0.1	0.02	0.3
Repetitividade do viés (1σ)	°/h	1	0.5	0.3	2
Sensibilidade à aceleração de viés	°/h/g	1	1	1	2
Fator de escala não linear (1σ)	ppm	150	150	150	300
Repetitividade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Especificações técnicas do acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervalo de medição (personalizável)	g	± 10	± 30	± 50	± 80
Estabilidade do viés durante a execução (variância de Allan @ 25oC)	mg	0.02	0.05	0.1	0.2
Estabilidade do viés @10s	mg	0.05	0.2	0.5	1
Estabilidade do viés na temperatura máxima	mg	1	3	5	15
Caminhada angular aleatória	m/s/√h	0.001	0.002	0.005	0.01
Repetitividade do viés (1σ)	mg	0.1	0.5	1	2
Repetitividade do fator de escala (1σ)	ppm	200	200	200	200
Fator de escala não linear (1σ)	ppm	50	100	200	300
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	100	100	100	100
